MUNDOCLIMA HIDEN Serie

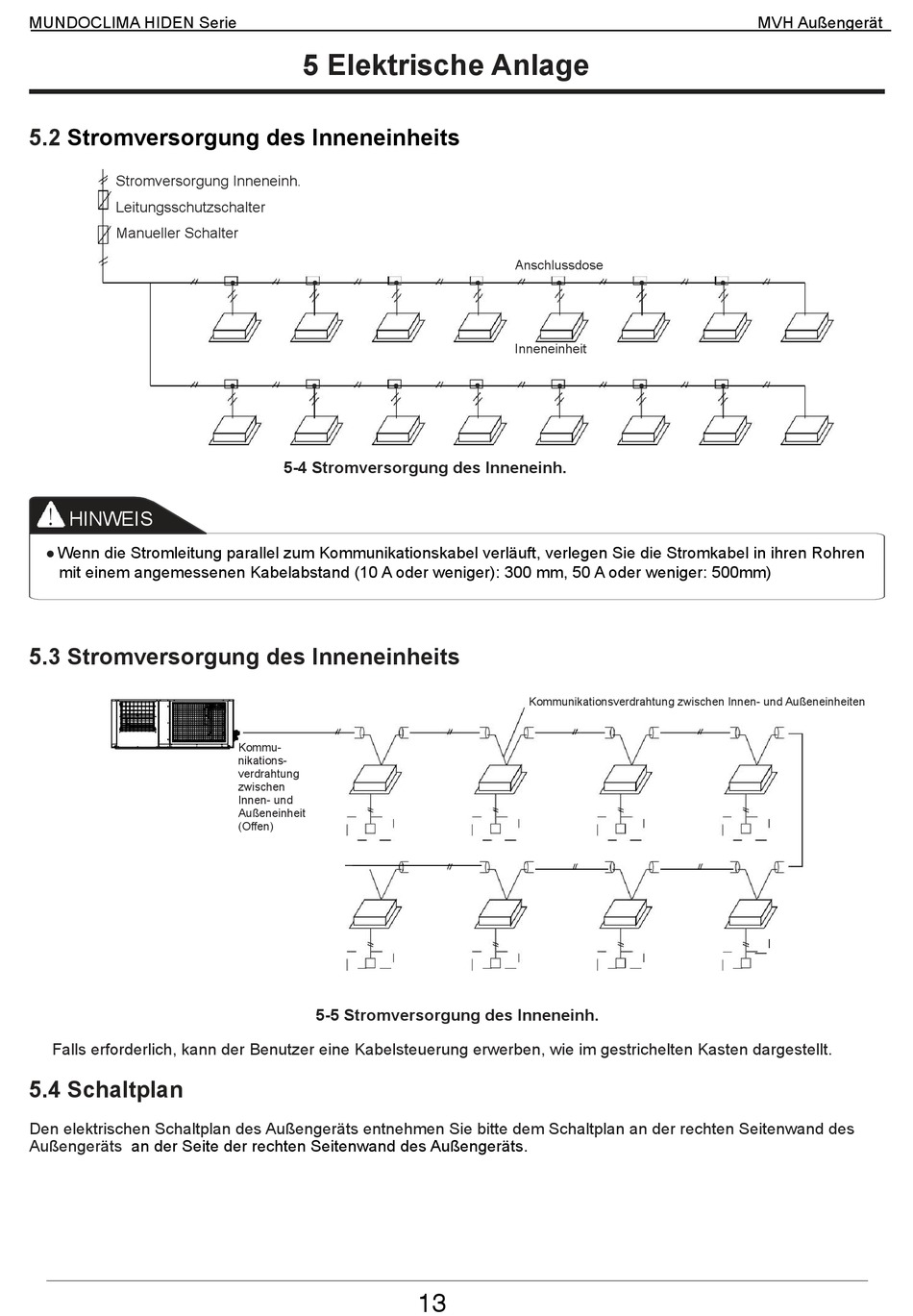

5.2

Stromversorgung des Inneneinheits

Stromversorgung Inneneinh.
Leitungsschutzschalter
Manueller Schalter
!
HINWEIS
Wenn die Stromleitung parallel zum Kommunikationskabel verläuft, verlegen Sie die Stromkabel in ihren Rohren

mit einem angemessenen Kabelabstand (10 A oder weniger): 300 mm, 50 A oder weniger: 500mm)
5.3 Stromversorgung des Inneneinheits
Falls erforderlich, kann der Benutzer eine Kabelsteuerung erwerben, wie im gestrichelten Kasten dargestellt.

5.4 Schaltplan

Den elektrischen Schaltplan des Außengeräts entnehmen Sie bitte dem Schaltplan an der rechten Seitenwand des
Außengeräts an der Seite der rechten Seitenwand des Außengeräts.
5 Elektrische Anlage
5-4 Stromversorgung des Inneneinh.
Kommu-
nikations-
verdrahtung
zwischen
Innen- und
Außeneinheit
(Offen)
5-5 Stromversorgung des Inneneinh.
Anschlussdose
Inneneinheit
Kommunikationsverdrahtung zwischen Innen- und Außeneinheiten
13
MVH Außengerät
