Port USB HOST
Der Port USB 2.0 HOST dient zum Anschluss von USB-Flash-Speichern.
Schalter CLASS COMPLIANT MODE
Mit diesem Schalter können Sie den Class Compliant Mode an- bzw. abschalten. Diese Betriebsart kann nach dem
Einschalten nicht mehr geändert werden.

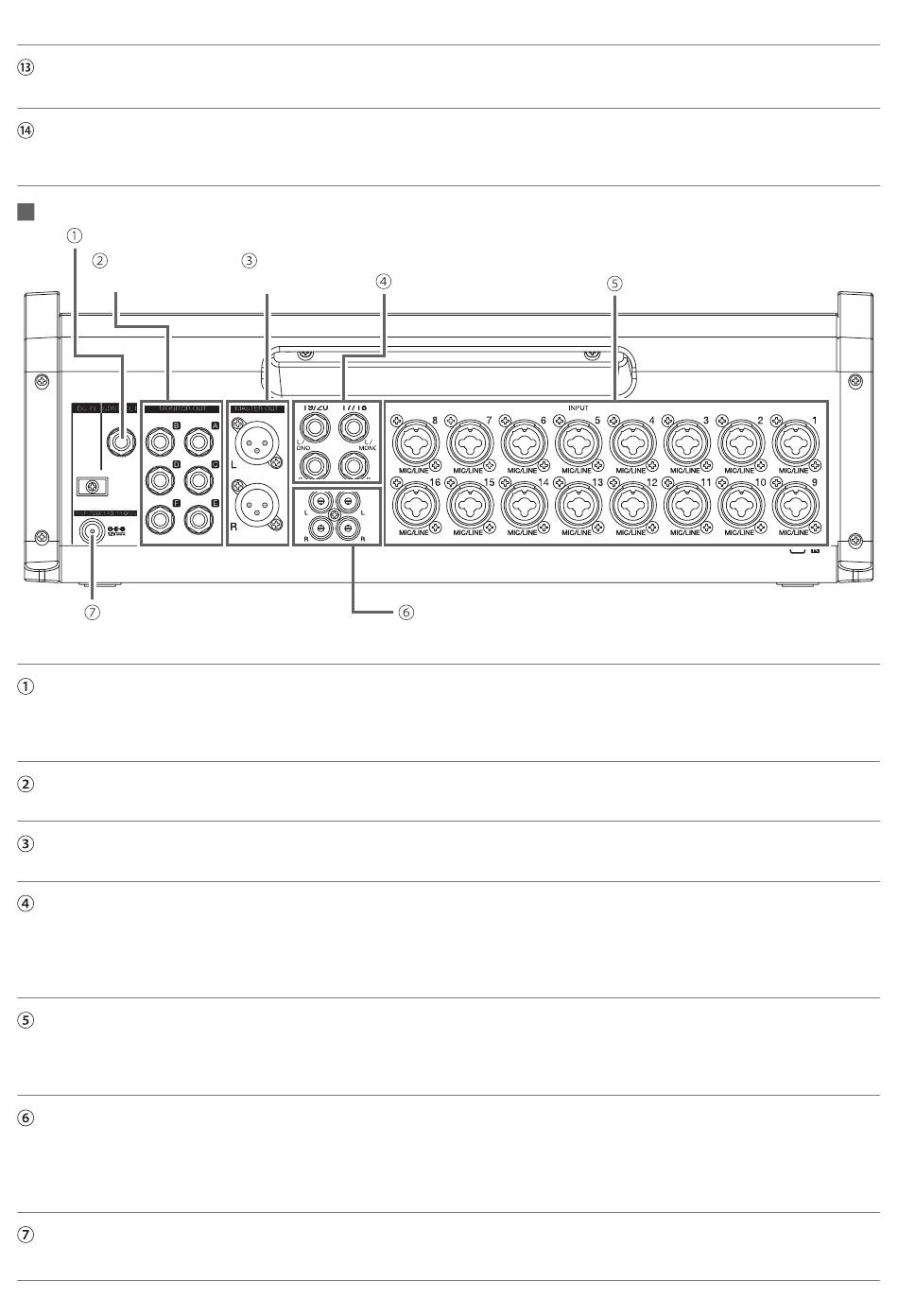

Rückseite
Anschluss CONTROL IN
Buchsen
MONITOR OUT
Buchse für das 12 V
Gleichstromnetzteil
Anschluss CONTROL IN
Hier können Sie einen Fußschalter (ZOOM FS01) anschließen.
Der Fußschalter kann einer Funktion zugewiesen werden: Wiedergabe des Recorders starten/stoppen, manuelles
Punch In/Out oder internen Effekt stummschalten/Stummschaltung aufheben.
Buchsen MONITOR OUT
Diese Buchsen geben ihr Signal nach der Einstellung über die Regler MONITOR OUT aus.
Buchsen MASTER OUT
Diese Buchsen geben das Signal nach der Einstellung über den Master-Fader aus.
LINE-Eingangsbuchsen (TS)
An diesen Eingangsbuchsen schließen Sie Geräte mit Linepegel an.
Schließen Sie hier z. B. Keyboards oder andere Audiogeräte an. Zum Anschluss eignen sich (unsymmetrische)
6,35 mm Klinkenstecker.
Wenn nur die linke LINE-Eingangsbuchse (TS) belegt ist, arbeitet der Kanal monophon.
MIC/LINE-Eingangsbuchsen
Diese Eingangsbuchsen bieten jeweils einen Mikrofonvorverstärker.
Schließen Sie hier Mikrofone, Keyboards oder Gitarren an. Zum Anschluss eignen sich sowohl XLR- als auch (sym-
metrische oder unsymmetrische) 6,35 mm Klinkenstecker.
LINE-Eingangsbuchsen (Cinch)
An diesen Eingangsbuchsen schließen Sie Geräte mit Linepegel an.
Schließen Sie hier andere Audiogeräte an. Verwenden Sie dazu die Cinch-Buchsen.
Wenn sowohl die Cinch- als auch die Klinkenbuchsen belegt sind, werden nur die Klinkeneingangsbuchsen (TS)
benutzt.
Buchse für das 12 V Gleichstromnetzteil
Zum Anschluss des mitgelieferten Netzteils.
Buchsen
LINE-Eingangsbuchsen (TS)
MASTER OUT
LINE-Eingangsbuchsen (Cinch)
7
MIC/LINE-Eingangsbuchsen
