4. Netzteileingangsbuchse
An diese Buchse wird das zum Lieferumfang gehörende Bodennetzteil angeschlossen.
Stellen Sie zuerst die Verbindung zwischen Netzteil und
das Netzteil mit dem Lichtnetz verbinden. So wird sichergestellt, dass es zu keinen
ungewollten Kurzschlüssen am Ausgang des Netzteils kommt.
5. Ground
( Erdungsklemme )
An dieser Klemme wird das bei Plattenspielern in der Regel separat herausgeführte
Erdungs- bzw. Massekabel angeschlossen. In den meisten Fällen befindet sich an diesen
Erdungskabeln ein Gabelsteckschuh. Um diese Gabel anschließen zu können, drehen Sie
die Rändelschraube der Erdungsklemme ein wenig auf und klemmen dann die Gabel durch
zudrehen der Rändelschraube ein.
Einfache abisolierte Kabelenden können auch angeschlossen werden, indem sie nach dem
lösen der Rändelschraube in die seitliche Bohrung gesteckt und dann ebenfalls wieder mit
der Rändelschraube festgeklemmt werden.

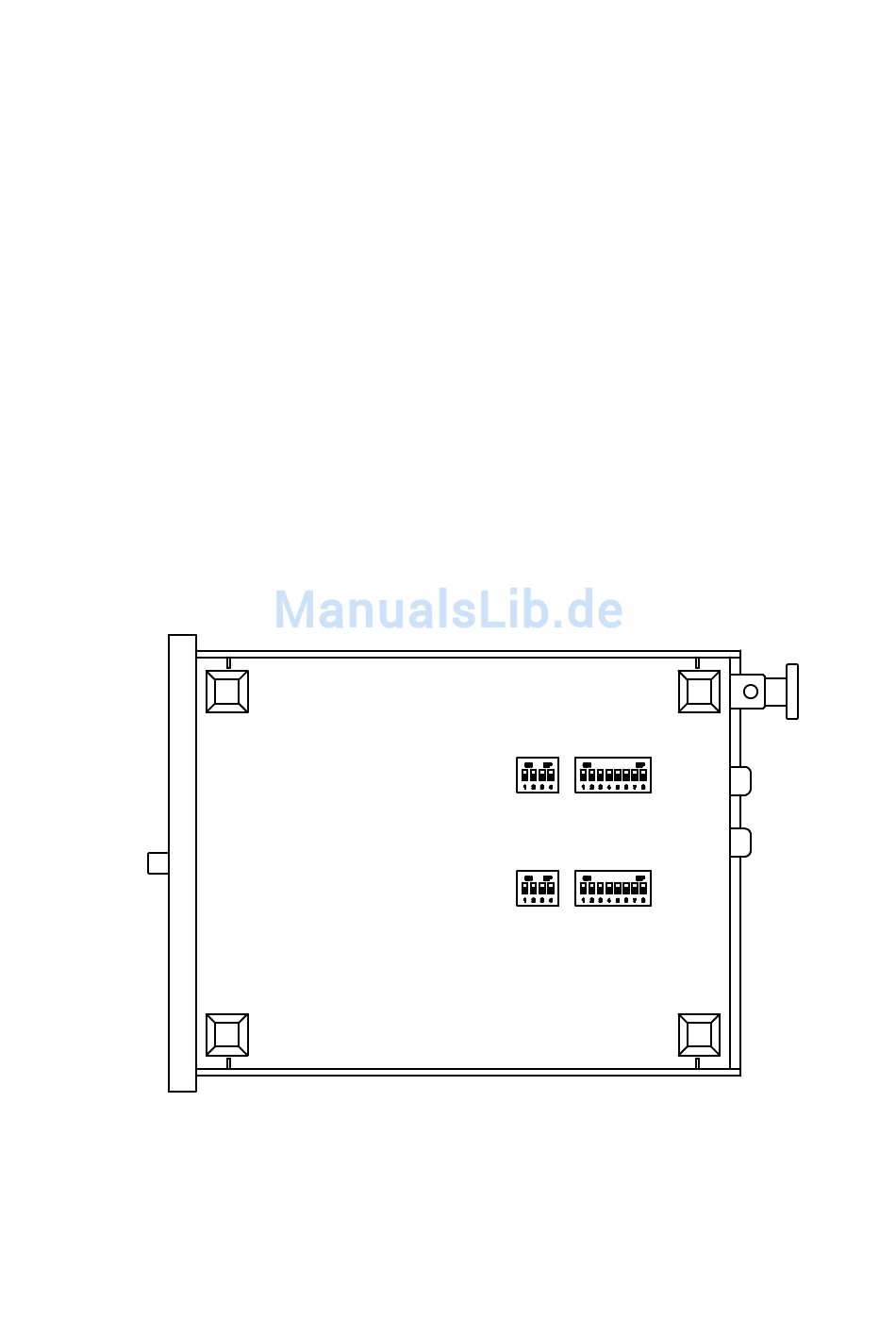

Nachfolgend ist die Bodenansicht des Vanguard II
Minischaltern für die Verstärkung (6) und die Eingangsimpedanzanpassung (7)
abgebildet
6. Minischalter für die Verstärkungseinstellung
Mit diesen Schaltern wird für jeden Kanal separat die Verstärkung eingestellt. Für die Ein-
stellung benutzen Sie als Orientierungshilfe die nachfolgende Tabelle.
Vanguard II mit den kanalgetrennten
Vanguard II
Vanguard II
6
6
Vanguard II II II II
Vanguard
Vanguard
Vanguard
her, ehe Sie
7
7
7
