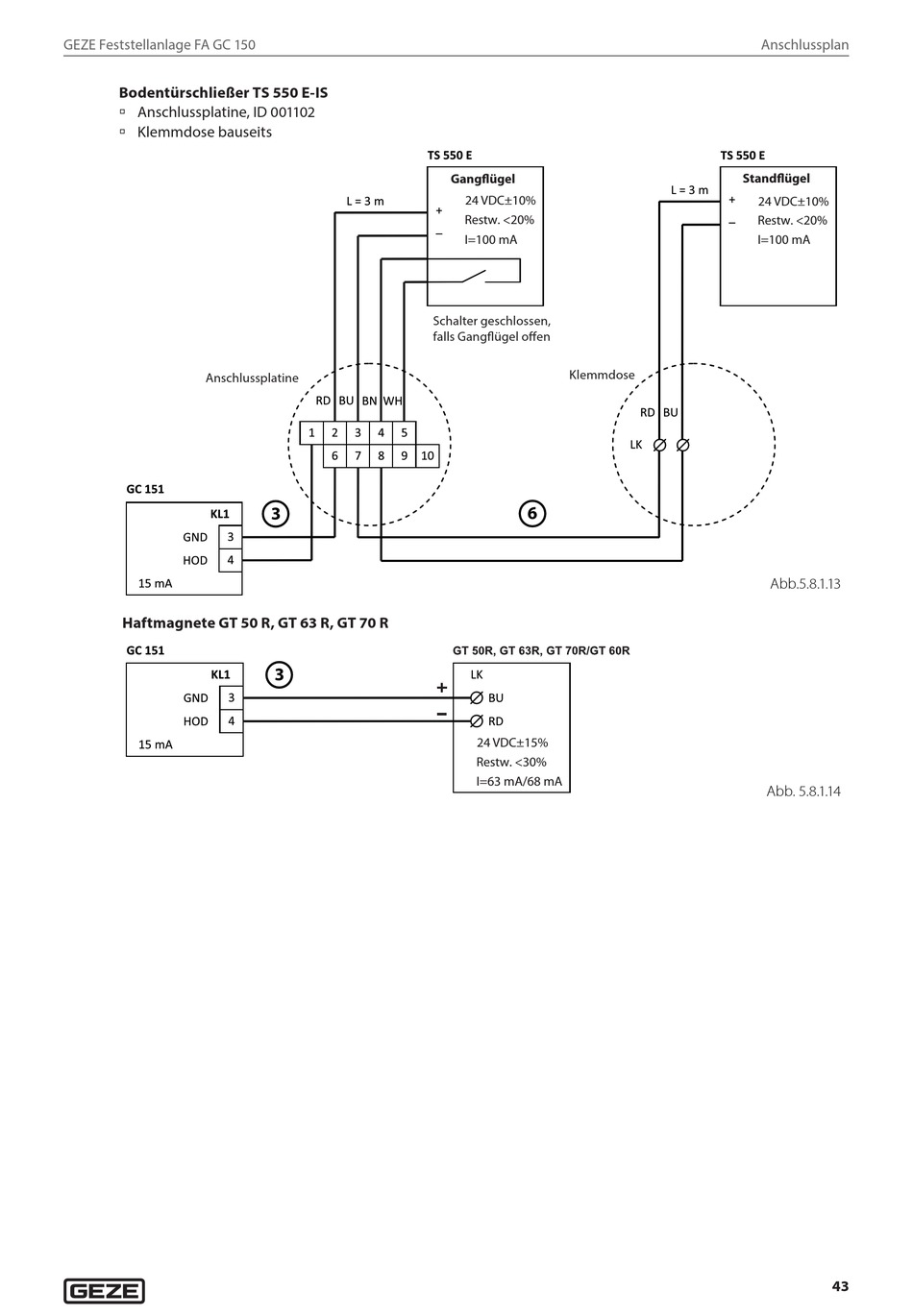

GEZE Feststellanlage FA GC 150
Bodentürschließer TS 550 E-IS
à Anschlussplatine, ID 001102
à Klemmdose bauseits
Anschlussplatine
Haftmagnete GT 50 R, GT 63 R, GT 70 R
Schalter geschlossen,
falls Gangflügel offen
3
3
Gangø gel ü
24 VDC±1 % 0
Restw. <20%
I=100 mA
Klemmdose
6
24 VDC±1 % 5
Restw. <30%
I=63 mA/68 mA
Anschlussplan
Standø gel ü
24 VDC±1 % 0
Restw. <20%
I=100 mA
Abb.5.8.1.13
Abb. 5.8.1.14
