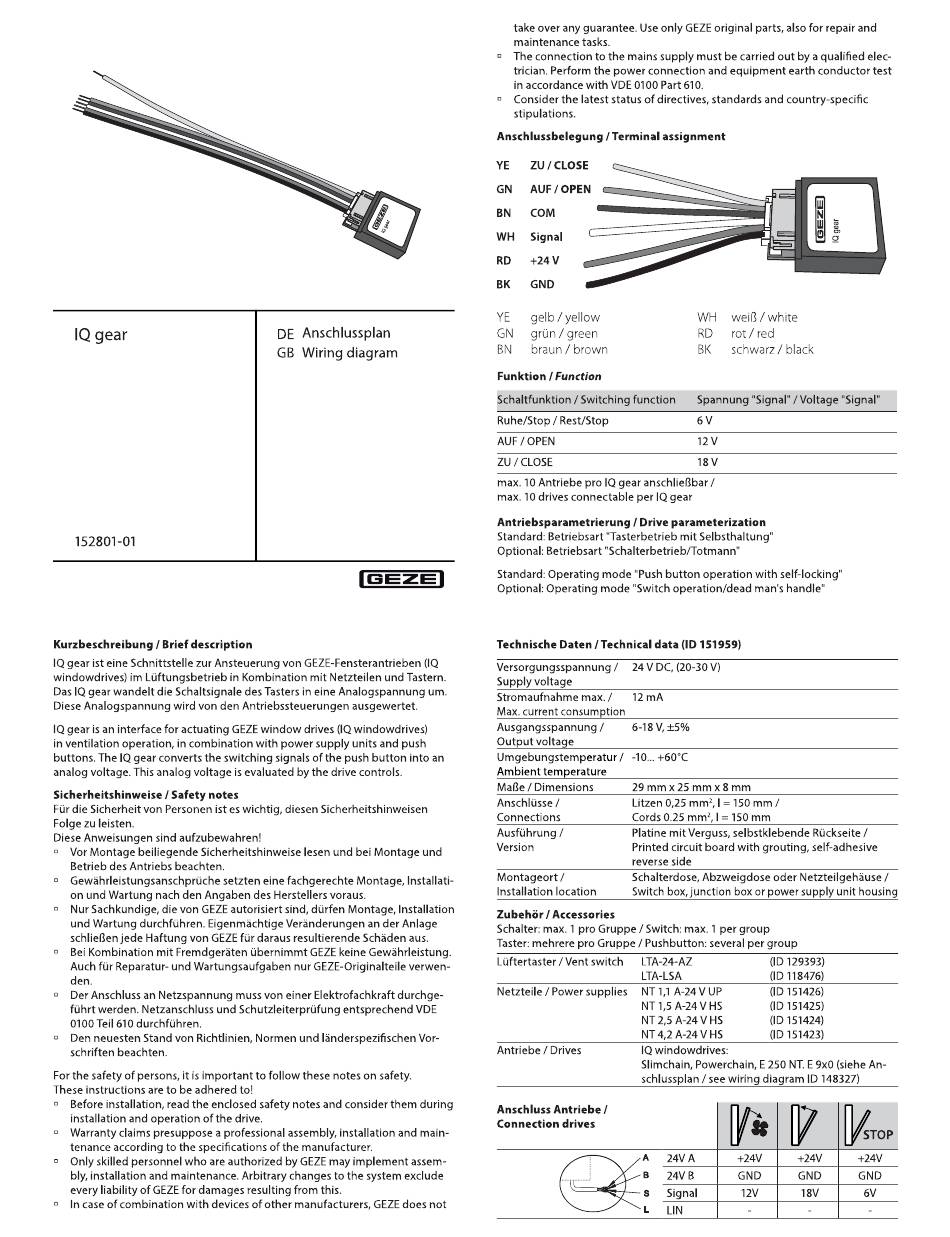

GEZE 152801-01 Anschlussplan

IQ gear
152801-01
Kurzbeschreibung / Brief description

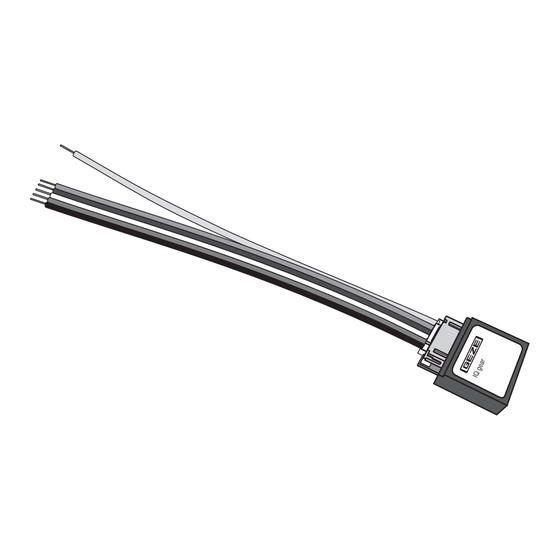

IQ gear ist eine Schnittstelle zur Ansteuerung von GEZE-Fensterantrieben (IQ
windowdrives) im Lüftungsbetrieb in Kombination mit Netzteilen und Tastern.
Das IQ gear wandelt die Schaltsignale des Tasters in eine Analogspannung um.
Diese Analogspannung Wird von den Antriebssteuerungen ausgewertet.
IQ gear is an interface for actuating GEZEwindow drives (IQ windowdrives)
in ventilation operation, in combination with power supply units and push
buttons. The IQ gear converts the switching signals of the push button into an
analog voltage. This analog voltage is evaluated by the drive controls.
Sicherheitshinweise / Safety notes
Für die Sicherheit von Personen ist es wichtig, diesen Sicherheitshinweisen
Folge zu leisten.
Diese Anweisungen sind aufzubewahren!
Vor Montage beiliegende Sicherheitshinweise lesen und bei Montage und
Betrieb des Antriebs beachten.
Gewährleistungsanschprüche setzten eine fachgerechte Montage, Installati-
on und Wartung nach den Angaben des Herstellers voraus.
Nur Sachkundige, die von GEZEautorisiert Sind, dürfen Montage, Installation
und Wartung durchführen. Eigenmächtige Veränderungen an der Anlage
schließen jede Haftung von GEZEfür daraus resultierende Schäden aus.
Bei Kombination mit Fremdgeräten übernimmt GEZEkeine Gewährleistung.
Auch für Reparatur- und Wartungsaufgaben nur GEZE-Originalteile verwen
den.
Der Anschluss an Netzspannung muss von einer Elektrofachkraft durchge
führt werden. Netzanschluss und Schutzleiterprüfung
0100 Teil 610 durchführen.
Den neuesten Stand von Richtlinien, Normen und länderspezifischen Vor
schriften beachten.
For the safety of persons, it is important to follow these notes on safety.
These instructions are to be adhered
o Before installation, read the enclosed safety notes and consider them during
installation and operation of the drive.
Warranty claims presuppose a professional assembly, installation and main
tenance according to the specifications of the manufacturer.
Only skilled personnel who are authorized by GEZEmay implement assem
bly, installation and maintenance. Arbitrary changes to the system exclude
every liability of GEZEfor damages resulting from this.
In case of combination with devices of other manufacturers,
DE Anschlussplan
GB Wiring diagram
GEZE
entsprechend VDE
to!
GEZE does not
take over any guarantee. Use only GEZEoriginal parts, also for repair and
maintenance tasks.
The connection to the mains supply must be carried out by a qualified elec-
trician. Perform the power connection and equipment earth conductor test
in accordance with VDE 0100 Part 610.
Consider the latest status of directives, standards and country-specific
stipulations.
Anschlussbelegung / Terminal assignment
ZU / CLOSE
AUF / OPEN
BN COM
WH Signal
RD +24 v
BK GND
gelb / yellow
GN grun / green
braun / brown
BN
Funktion / Function
Schaltfunktion / Switching function
Ruhe/Stop / Rest/Stop
AUF / OPEN
ZIJ / CLOSE
max. 10 Antriebe pro IQ gear anschließbar /
max. 10 drives connectable per IQ gear
Antriebsparametrierung / Drive parameterization
Standard: Betriebsart "Tasterbetrieb mit Selbsthaltung"
Optional: Betriebsart "Schalterbetrieb/Totmann"
Standard: Operating mode 'Push button operation with self-locking"
Optional: Operating mode "Switch operation/dead man's handle"
Technische Daten / Technical data (ID 151959)
Versorgungsspannung / 24 V DC, (20-30 V)
Supply voltage
Stromaufnahme max. /
12 mA
Max. current consumption
Ausgangsspannung / 6-18 V, ±5%
Output voltage
Umgebungstemperatur/ -10...+600C
Ambient temperature
Maße / Dimensions
29 mm x 25 mm x 8 mm
Anschlüsse / Litzen 0,25 mm2, I = 150 mm /
Connections Cords 0.25
Ausführung / Platine mit Verguss, selbstklebende Rückseite /
Version Printed circuit board with grouting, self-adhesive
reverse side
Montageort / Schalterdose, Abzweigdose Oder Netzteilgehäuse /
Installation location Switch box, junction box or power supply unit housing
Zubehör / Accessories
Schalter: max. 1 pro Gruppe / Switch: max. 1 per group
Taster: mehrere pro Gruppe / Pushbutton: several per group
Lüftertaster / Vent switch
LTA-24-AZ
LTA-LSA
Netzteile / Power supplies NT 1,1A-24 V UP
NT A-24 V HS
NT A-24 V HS
NT A-24 V HS
Antriebe / Drives IQ windowdrives:
Slimchain,
schlussplan / see wiring diagram ID 148327)
Anschluss Antriebe I
Connection drives
24V A
24V
Signal
S
L LIN
weiß / ite
RD rot / red
schwarz / black
BK
Spannung "Signal" / Voltage "Signal"
12 v
18V
150 mm
(D 129393)
(D 118476)
(ID 151426)
(D 151425)
(D 151424)
(ID 151423)
Powerchain, E250 NT. E 9x0 (siehe An
STOP
+24V +24V +241/
B GND GND GND
18V
12V
