GEZE Feststellanlage FA GC 150
4.4

Sturzrauchschalter GC 151

Sturzrauchschalter GC 151
Funktionsprinzip
Eingangsspannung
Eingangsstrom
Einbaulage
Ausgang Feststellvorrichtung
Zusatzmelder
Handauslösetaster
Alarmausgang
Resettaste
Meldertest
Die Leitungsüberwachung darf nur bei Verwendung als Ersatzteil in Altanlagen ohne Leitungsüberwachung
(ORS 141) deaktiviert werden.
Vor dem Ändern der Jumpereinstellung die Versorgungsspannung ausschalten (Klemme KL1 abziehen).
Die neue Jumpereinstellung wird erst nach Spannungswiederkehr aktiv.
Versorgung
externe Feststell-
vorrichtung
Handauslösetaster
Deckenmelder
Alarmausgang
Messkammer
interne Feststell-
vorrichtung
ID 142250
Streulicht, Alarmschwellennachführung, keine Alarmspeicherung
(selbstrückstellend, sobald kein Rauch mehr in der Messkammer ist)
24 V ± 0,5 V DC
maximal 15 mA
Wand-(Sturz-)montage, waagerecht
Transistorausgang, kurzschlussfest
Freilaufdiode für induktive Last, maximal 24 V, 200 mA
im Alarmfall Abschaltung der Feststellvorrichtung für mindestens 4 s
Anschluss von bis zu 3 Deckenmeldern in 3-Leitertechnik
Leitungsüberwachung (abschaltbar) mittels zweier Abschlusswider-
stände (je 43 kΩ) am Leitungsende
Leitungsüberwachung (abschaltbar) mittels
Abschlusswiderstand (43 kΩ) am Leitungsende
potentialfreier Relaisausgang, Wechsler
maximal 24 V DC / maximal 1 A
Abschaltung der Feststellvorrichtung, solange die Taste gedrückt
wird (mindestens für 4 s)
Reset des Rauchschalters durch Betätigung der Taste
Alarmauslösung: mit Resettaste oder mit Prüfaerosol
ohne Handauslösetaster
mit Handauslösetaster
ohne
Deckenmelder
mit
Deckenmelder
ohne Leitungsüberwachung
zum Handauslösetaster
und Deckenmelder
mit Leitungsüberwachung
zum Handauslösetaster
und Deckenmelder
Resettaste
LED zur Zustands-
und Fehleranzeige
Technische Daten
Jumper gesetzt
Jumper nicht gesetzt

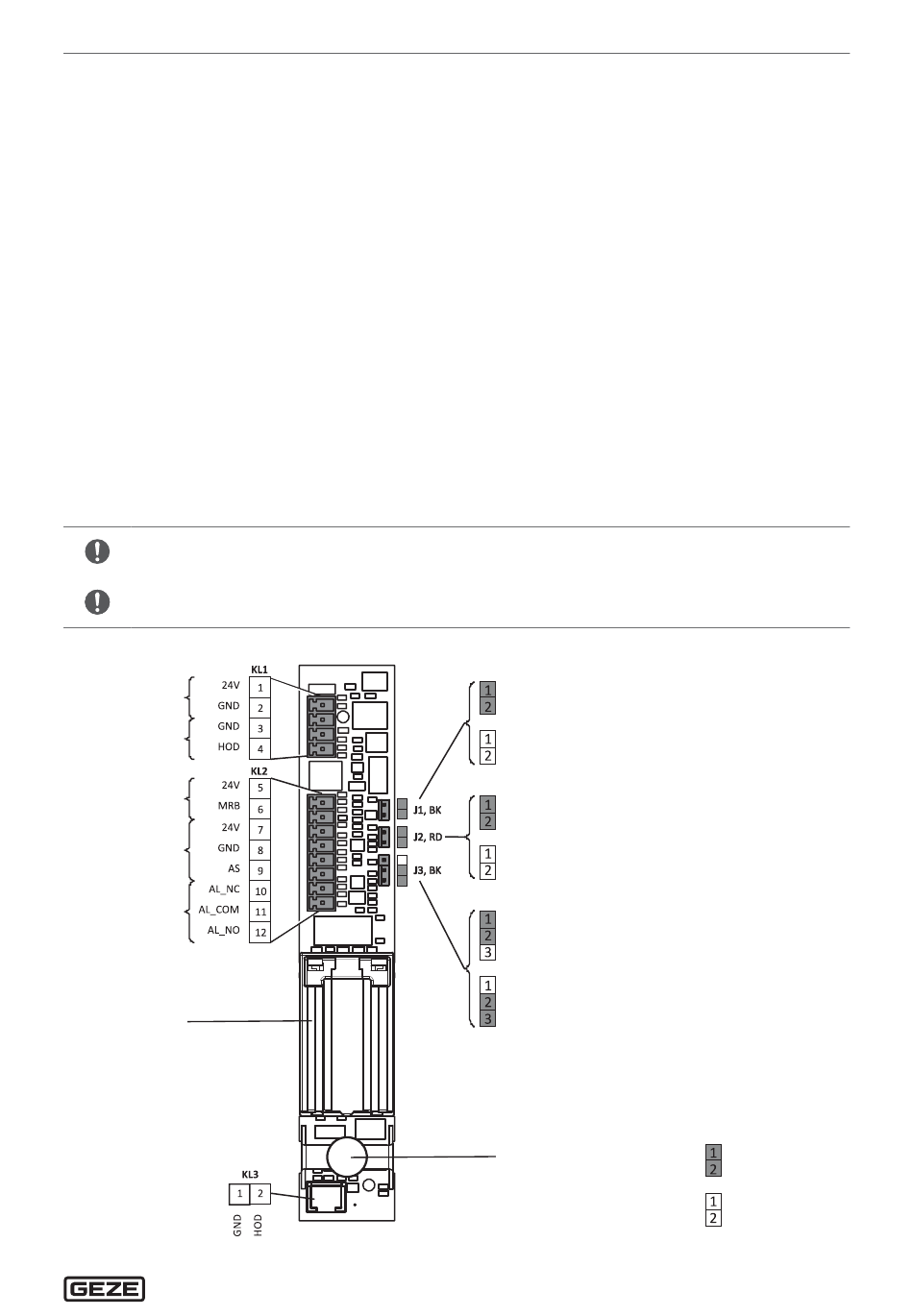

Abb. 4.4.1
