GEZE FA GC 150 Anleitung Zur Montage, Inbetriebnahme, Bedienung Und Wartung Seite 41

GEZE Feststellanlage FA GC 150
E-ISM-Gleitschiene, E-ISM-Gleitschiene Boxer
(E-ISM/G keine Feststellung im SF, E-ISM/S keine Feststellung im GF)
ISM-EFS-Gleitschiene, ISM-EFS-Gleitschiene Boxer
à keine Feststellvorrichtung für den Standflügel
à Anschlusskasten mit steckbarem Kabelübergang, ID 052105
GC 151
Türschließer TS 5000 EFS
Türblattmontage
à Anschlusskasten mit Kabelübergang, ID 162723
GC 151
Anschlussplatine
Gangøügel
3
E-Feststellung
Standøügel
Anschlusskasten
(nur bei ISM-EFS-Gleitschiene)
3
3
E-Feststellung
Gangøügel
24 VDC±15%
Restw. < 0% 3
I= 85 mA
Türüber-
gang
Türüber-
Anschlusskasten gang

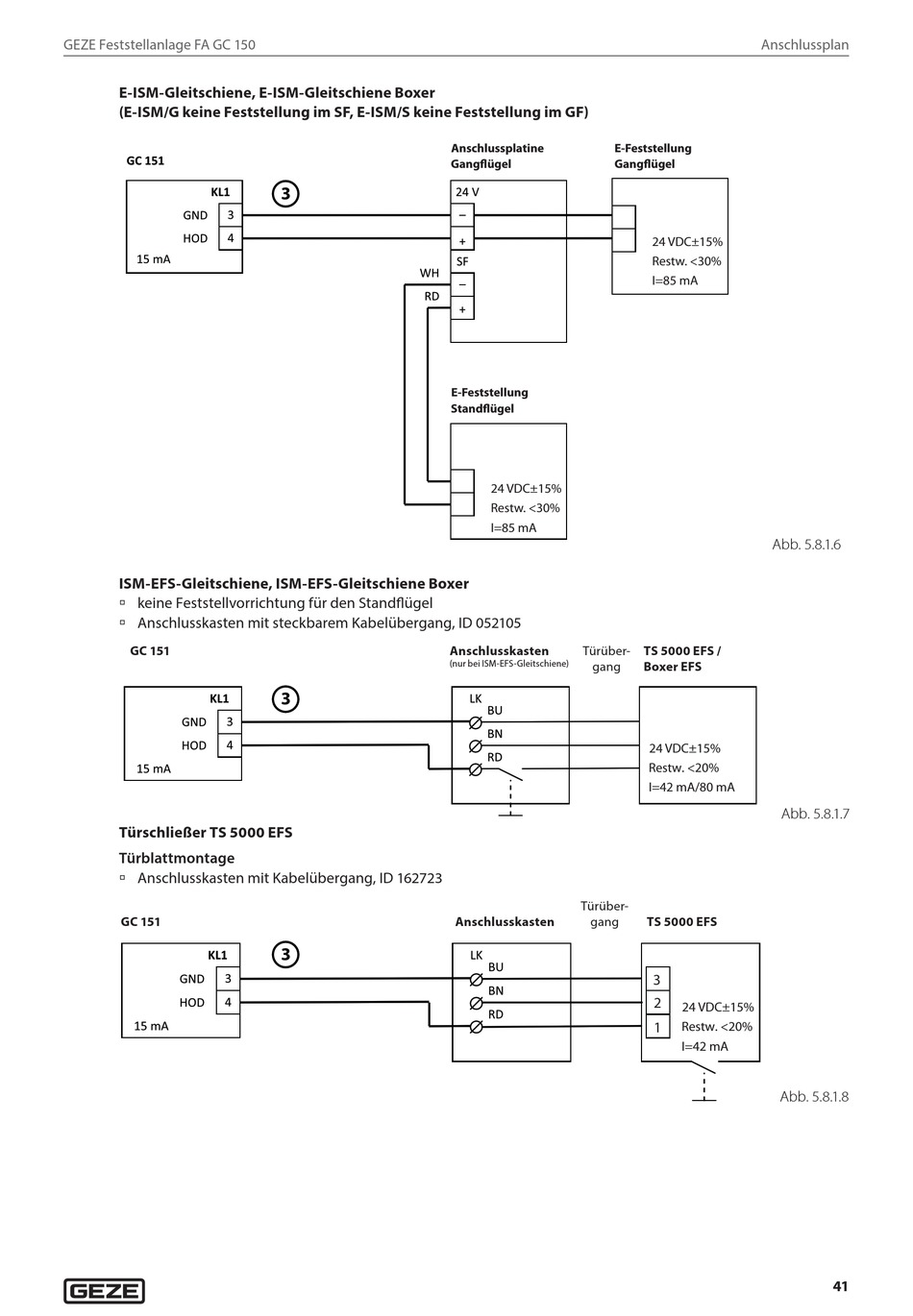

Anschlussplan
24 VDC±15%
Restw. < 0% 3
I= 85 mA
Abb. 5.8.1.6
TS 5000 EFS /
Boxer EFS
24 VDC±15%
Restw. <20%
I=42 mA/80 mA
Abb. 5.8.1.7
TS 5000 EFS
3
2
24 VDC±15%
1 Restw. <20%
I=42 mA
Abb. 5.8.1.8
41
