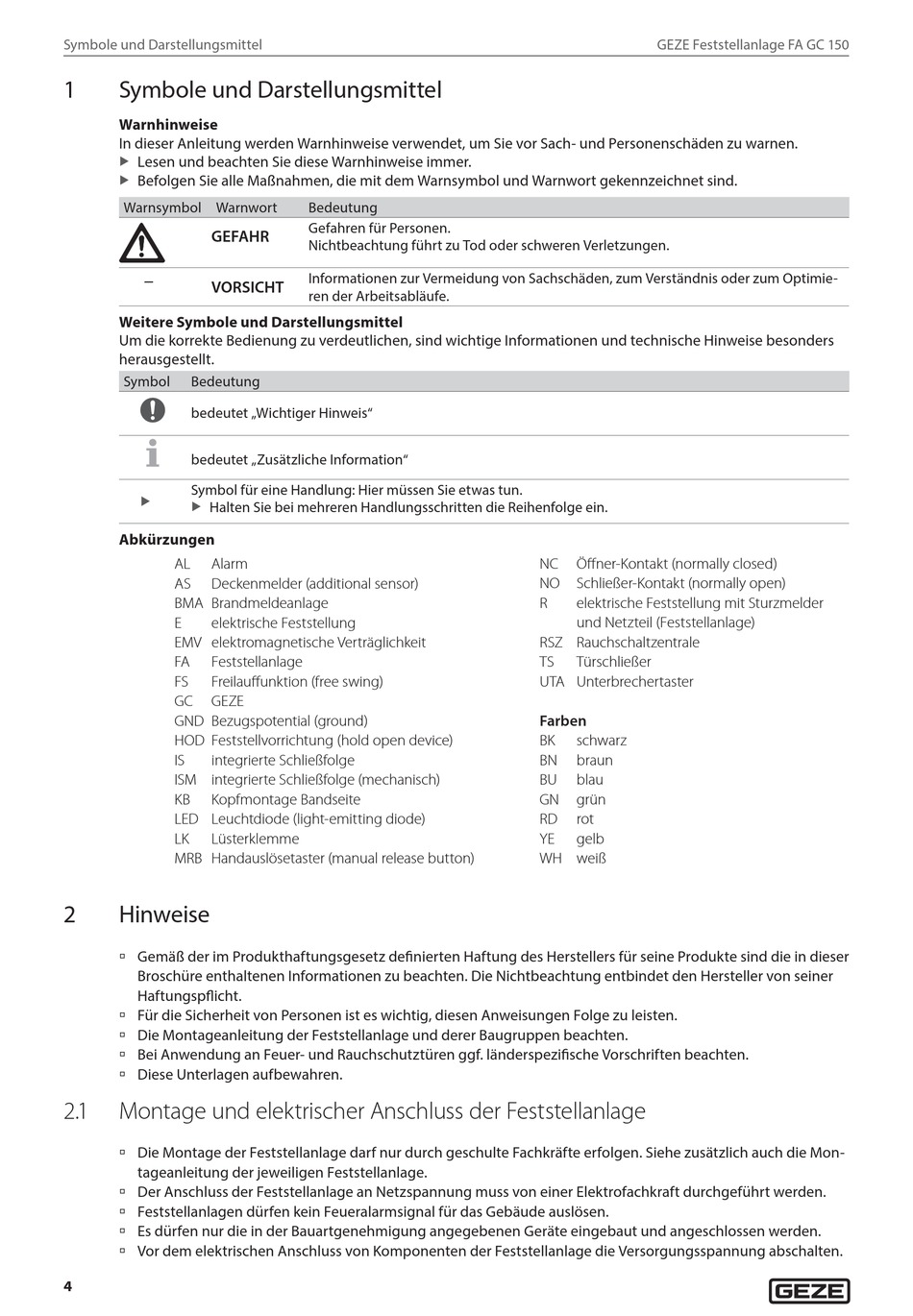

Symbole und Darstellungsmittel

1 Symbole und Darstellungsmittel
Warnhinweise
In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen.
X
Lesen und beachten Sie diese Warnhinweise immer.
X
Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort gekennzeichnet sind.
Warnsymbol Warnwort
GEFAHR
–
VORSICHT
Weitere Symbole und Darstellungsmittel
Um die korrekte Bedienung zu verdeutlichen, sind wichtige Informationen und technische Hinweise besonders
herausgestellt.
Symbol Bedeutung
bedeutet „Wichtiger Hinweis"
bedeutet „Zusätzliche Information"
Symbol für eine Handlung: Hier müssen Sie etwas tun.
X
X
Halten Sie bei mehreren Handlungsschritten die Reihenfolge ein.
Abkürzungen
AL Alarm
AS Deckenmelder (additional sensor)
BMA Brandmeldeanlage
E elektrische Feststellung
EMV elektromagnetische Verträglichkeit
FA Feststellanlage
FS Freilauffunktion (free swing)
GC GEZE
GND Bezugspotential (ground)
HOD Feststellvorrichtung (hold open device)
IS integrierte Schließfolge
ISM integrierte Schließfolge (mechanisch)
KB Kopfmontage Bandseite
LED Leuchtdiode (light-emitting diode)
LK Lüsterklemme
MRB Handauslösetaster (manual release button)
2

Hinweise

à Gemäß der im Produkthaftungsgesetz definierten Haftung des Herstellers für seine Produkte sind die in dieser
Broschüre enthaltenen Informationen zu beachten. Die Nichtbeachtung entbindet den Hersteller von seiner
Haftungspflicht.
à Für die Sicherheit von Personen ist es wichtig, diesen Anweisungen Folge zu leisten.
à Die Montageanleitung der Feststellanlage und derer Baugruppen beachten.
à Bei Anwendung an Feuer- und Rauchschutztüren ggf. länderspezifische Vorschriften beachten.
à Diese Unterlagen aufbewahren.
2. 1

Montage und elektrischer Anschluss der Feststellanlage

à Die Montage der Feststellanlage darf nur durch geschulte Fachkräfte erfolgen. Siehe zusätzlich auch die Mon-
tageanleitung der jeweiligen Feststellanlage.
à Der Anschluss der Feststellanlage an Netzspannung muss von einer Elektrofachkraft durchgeführt werden.
à Feststellanlagen dürfen kein Feueralarmsignal für das Gebäude auslösen.
à Es dürfen nur die in der Bauartgenehmigung angegebenen Geräte eingebaut und angeschlossen werden.
à Vor dem elektrischen Anschluss von Komponenten der Feststellanlage die Versorgungsspannung abschalten.
4
Bedeutung
Gefahren für Personen.
Nichtbeachtung führt zu Tod oder schweren Verletzungen.
Informationen zur Vermeidung von Sachschäden, zum Verständnis oder zum Optimie-
ren der Arbeitsabläufe.
GEZE Feststellanlage FA GC 150
NC Öffner-Kontakt (normally closed)
NO Schließer-Kontakt (normally open)
R elektrische Feststellung mit Sturzmelder
und Netzteil (Feststellanlage)
RSZ Rauchschaltzentrale
TS Türschließer
UTA Unterbrechertaster
Farben
BK schwarz
BN braun
BU blau
GN grün
RD rot
YE gelb
WH weiß
