Entfernen Sie immer den Akku zum Wechseln und Einsetzen der Bohrwerkzeuge (Kernlochfräser, Spiralbohrer)
und Schablonen etc.
Auf die Schneiden der Kernlochfräser achten. Stets Arbeitshandschuhe tragen, um Verletzungen
zu vermeiden.
Die Spindel der Bohrmaschine ist für die Verwendung von Kernlochfräsern der Serie CY von Cembre konzipiert,
die mit einer Schnellverriegelung "Quick" ausgestattet ist; Bei Verwendung von Kernlochfräsern oder Spiral-
bohrer, die nur mit einem "herkömmlichen" Weldonschaft versehen sind, ist die Demontage des querlaufenden
Gewindestiftes auf der Spindel notwendig. Hierzu beachten Sie die Hinweise unter Punkt 11.2 .

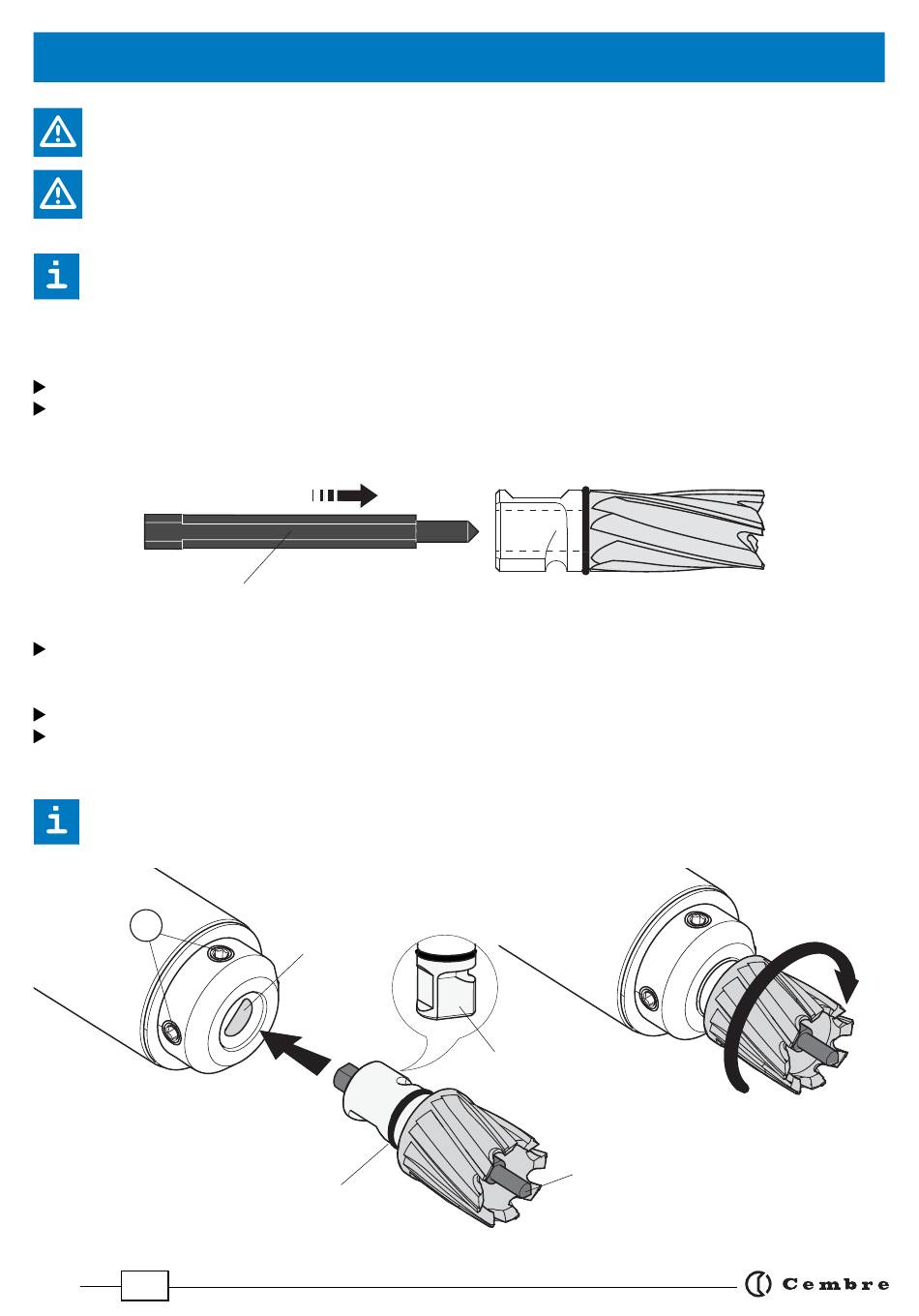

11.1) Montage des Kernlochfräsers mit Schnellverriegelung
Die Spindel mit dem Vorschubhebel vorrücken lassen, damit der Arbeitsvorgang erleichtert wird.
Den korrekten Zentrier-Kühlstift von der Seite des Spannschaftes in den Kernlochfräser einsetzen (siehe Punkt 3.10).
Zentrier-Kühlstift PP... oder PPL....
Den Kernlochfräser in die Spindel einführen (1) und ihn dabei so positionieren, dass die fl ache Seite am Fräser-
schaft, mit dem querlaufenden Gewindestift an der Spindel übereinstimmt.
Anschließend den Kernlochfräser (2) im Uhrzeigersinn drehen, ohne die Gewindestifte (18) anzuziehen.
Die korrekte Position des Zentrier-Kühlstiftes überprüfen. Er muß bei leichtem Druck auf die Spitze zurückfedern.
Um den Kernlochfräser zu demontieren, ist er gegen den Uhrzeigersinn zu drehen und aus der Spindel heraus-
zuziehen.
Vor Montage ist stets zu überprüfen, ob der Kernlochfräser mit dem O-Ring versehen ist, der ein kor-
rektes Einspannen in der Spindel gewährleistet. Es ist in jedem Fall möglich, den Kernlochfräser mit dem
Weldon-Anschluss einzuspannen (siehe Punkt 11.2).
18
Spindel
19

11. VORBEREITUNG DER BOHREINHEIT

querlaufender
Gewindestift
1
O-Ring
fl ache Seite
Zentrier-Kühlstift PP..
2
