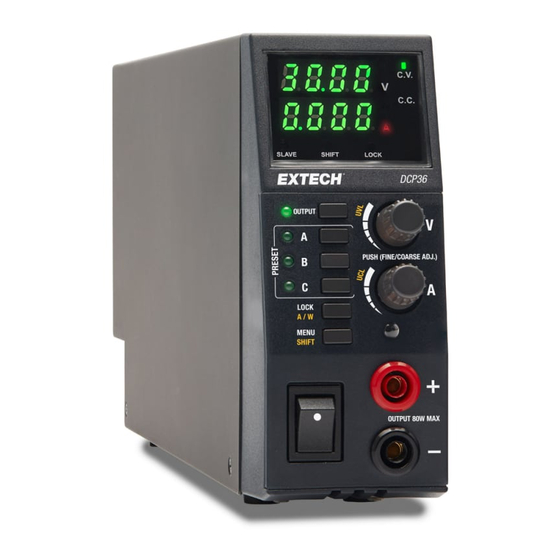

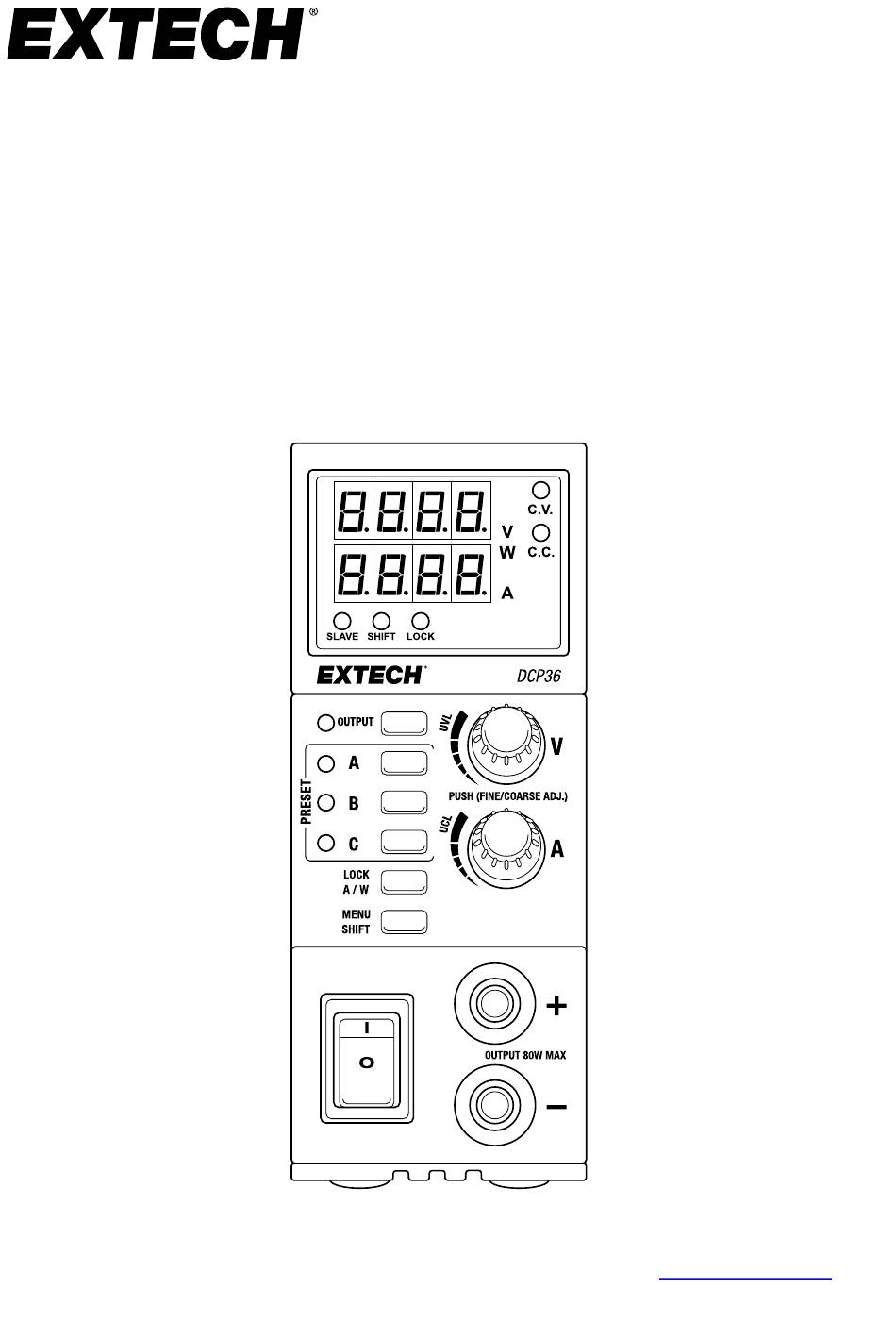

- Seite 1 BEDIENUNGSANLEITUNG Modell DCP36 80 W DC Schaltnetzteil Benutzerhandbücher in weiteren Sprachen finden Sie unter www.extech.com...
- Seite 2 Einleitung Vielen Dank für Ihre Wahl des Extech DCP36 80 W DC Labor-Schaltnetzteils. Das Modell DCP36 schaltet automatisch um und bietet eine Ausgangskapazität von 0,5~36 V und 0~5 A. Der maximale Ausgangsstrom bei 36 V beträgt 2,2 A (80 W/36 V). Die maximale Ausgangsspannung bei 5 A beträgt 16 V (80 W/5 A).
-
Seite 3: Beschreibung Des Netzgerätes
Modell nicht genutzt wird Display-Beschreibung Konstantspannungs-Modus (C.V.-Anzeige) Die Ausgangsspannung wird konstant auf der eingestellten Spannung gehalten. Das DCP36 bleibt im CV-Modus, wenn der Laststrom geringer ist als die eingestellte Strombegrenzung, andernfalls wechselt das Gerät in den CC- Modus. Konstantstrom-Modus (C.C.-Anzeige) Wenn die Last höher ist als die eingestellte... - Seite 4 Die untere 4-stellige LED-Zeile ist als Amperemeter aktiviert. Der Wert zeigt die Ausgangsleistung in Ampere an. SLAVE-Anzeige (grün) Das DCP36 befindet sich im Slave-Modus und wird von einem Master-Gerät gesteuert. Die Spannungs- und Stromeinstellung von Slave-Geräten werden vom Master-Gerät gesteuert. Die Tasten und Knöpfe von Slave-Geräten sind gesperrt.
-
Seite 5: Programm-Menü
Drücken Sie den Spannungs- oder Stromstärkeknopf, um eine Ziffer zur Bearbeitung auszuwählen. 4. Drücken Sie die UMSCHALTTASTE, um die Einstellung zu bestätigen und den Modus zu verlassen. Wenn der neue Wert geringer ist, als die Ausgangseinstellung, zeigt das DCP36 DCP36-de-DE_V1.1 5/19... -
Seite 6: Eigenständiger Betrieb
Hinweis: Die vorderen und hinteren Klemmen sind intern angeschlossen. Ausgabe-Voreinstellungen (A, B und C) Das Modell DCP36 verfügt über drei voreinstellbare Konfigurationen für Spannungs- /Stromausgang (A, B und C) zum schnellen Abruf. Wählen Sie eine Voreinstellung aus, indem Sie die Taste A, B oder C drücken. Die entsprechende LED leuchtet. -
Seite 7: Master/Slave-Betrieb
4. Verbinden Sie die Rückseite der Netzgeräte, wie im nachfolgenden Diagramm dargestellt. Hinweis: Für einen ordnungsgemäßen Betrieb sollten alle Verbindungskabel und Ausgangskabel denselben Querschnitt und dieselbe Länge haben. Achten Sie darauf, einen Abschlusswiderstand an die Master-Buchse des letzten Slave-Gerätes anzuschließen. DCP36-de-DE_V1.1 5/19... -
Seite 8: Technische Angaben
78 % Leistungsfaktor > 0,9 ≤ Leerlauf-Eingangsstrom bei 230 V 150 mA ≤ Vollast-Eingangsstrom bei 230 V 500 mA Genauigkeit der Ausgangsspannung ± (1,0 % Messwert + 15 Stellen) Genauigkeit des Ausgangsstroms ± (1,0 % Messwert + 15 Stellen) DCP36-de-DE_V1.1 5/19... - Seite 9 330 x 127 x 53,5 mm (13 x 5 x 2") Tiefe x Höhe x Breite Gewicht 1,9 kg (4,2 lb.) Die technischen Angaben unterliegen Änderungen und basieren auf einer Betriebstemperatur von 25 C und einem Luftdruck von 0,1 Mpa DCP36-de-DE_V1.1 5/19...
-
Seite 10: Störungsbehebung
> als die Spannungs-Einstellung Ladung Schritt 3: Schalten Sie das Netzgerät ein (Wenn der Fehler weiterhin besteht, kontaktieren Sie Extech) Ausgangs-Überstromschutz-Fehler Schritt 1: Schalten Sie das Netzgerät aus Erkannter Ausgangsstrom ist > als die Schritt 2: Trennen Sie die Verbindung zur Stromstärke-Einstellung...
