Beschreibung des Netzgerätes

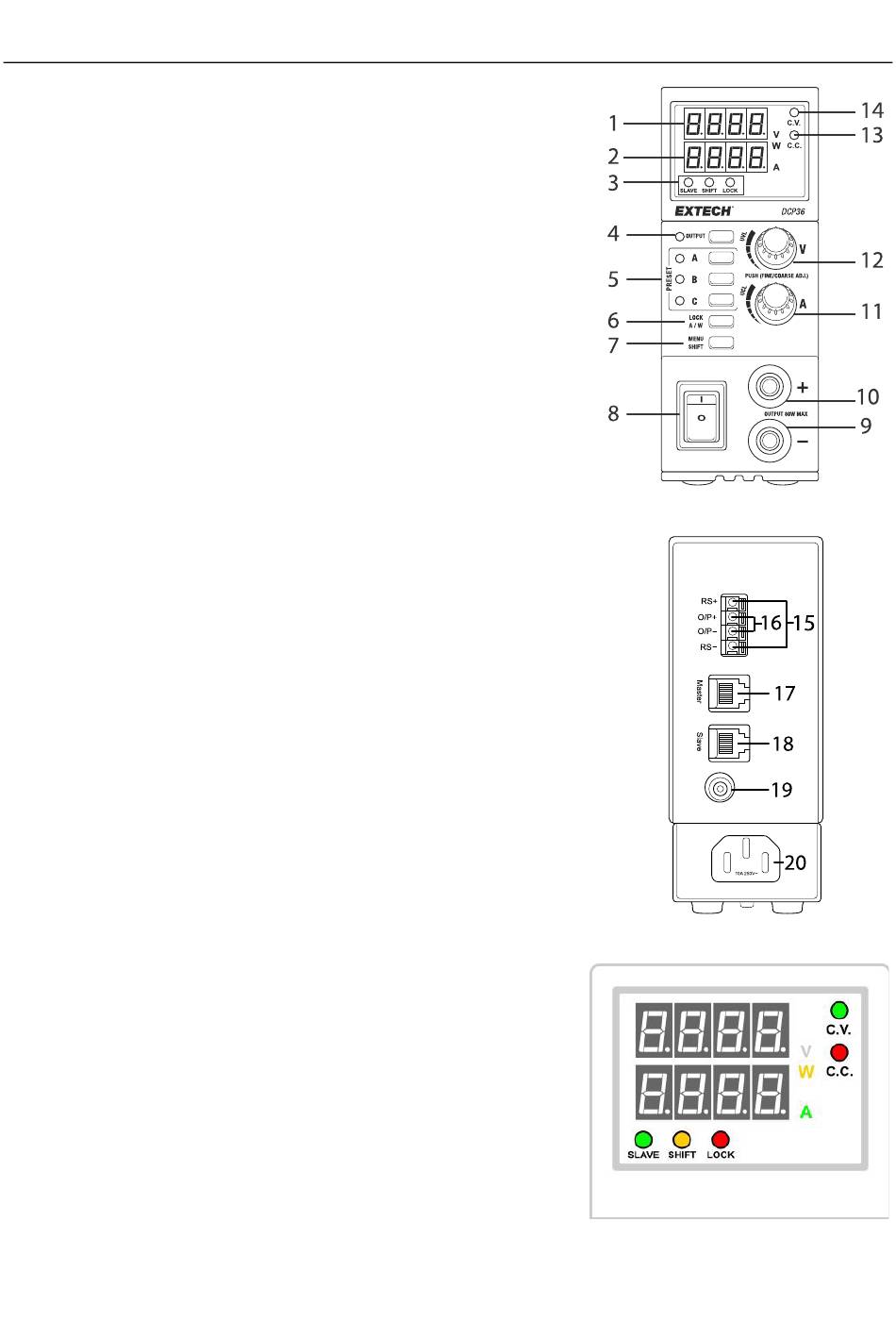

Beschreibung der Vorder- und Rückseite
1.
Ausgangsspannungs-Anzeige
2.
Ausgangsstrom- oder Leistungsanzeige
3.
Funktionsanzeigen SLAVE-SHIFT-LOCK (SLAVE-
UMSCHALTEN-SPERRE)
4.
ON-OFF-Taste (EIN-AUS) und Anzeige für Ausgang
5.
Voreinstellungs-Tasten und Anzeigen für Ausgang
6.
LOCK (SPERRE) und Ampere-/Wattmeter-Taste
7.
MENU (MENÜ) und SHIFT (UMSCHALT)-Taste
8.
Ein-/Ausschalter
9.
Ausgangsklemme (negativ)
10. Ausgangsklemme (positiv)
11. Ausgangsstrom-Anpassung
12. Ausgangsspannung-Anpassung
13. Konstantstrom-Anzeige
14. Konstantspannungs-Anzeige
15. Fernerkundungs-Klemmen (RS - Remote Sensing)
16. Wechsel-Ausgangsklemmen (O/P)
17. Master RJ11-Buchse
18. Slave RJ11-Buchse
19. Erdungsklemme
20. AC-Stromanschluss
Beachten Sie, dass es eine weitere RJ11-Buchse an der Rückseite des
Gerätes mit der Markierung
nicht genutzt wird
Display-Beschreibung
Konstantspannungs-Modus (C.V.-Anzeige)
Die Ausgangsspannung wird konstant auf der eingestellten
Spannung gehalten. Das DCP36 bleibt im CV-Modus, wenn
der Laststrom geringer ist als die eingestellte
Strombegrenzung, andernfalls wechselt das Gerät in den CC-
Modus.
Konstantstrom-Modus (C.C.-Anzeige)
Wenn die Last höher ist als die eingestellte
Strombegrenzung der im CV-Modus eingestellten Spannung,
wird Konstantstrom-Modus aktiviert. Der Ausgangsstrom
„
"
Reserved
gibt, die in diesem Modell
3
DCP36-de-DE_V1.1 5/19
