Extech ExStik DO600 Benutzerhandbuch
Messgerät für gelöstsauerstoff
Verwandte Anleitungen für Extech ExStik DO600
Inhaltszusammenfassung für Extech ExStik DO600

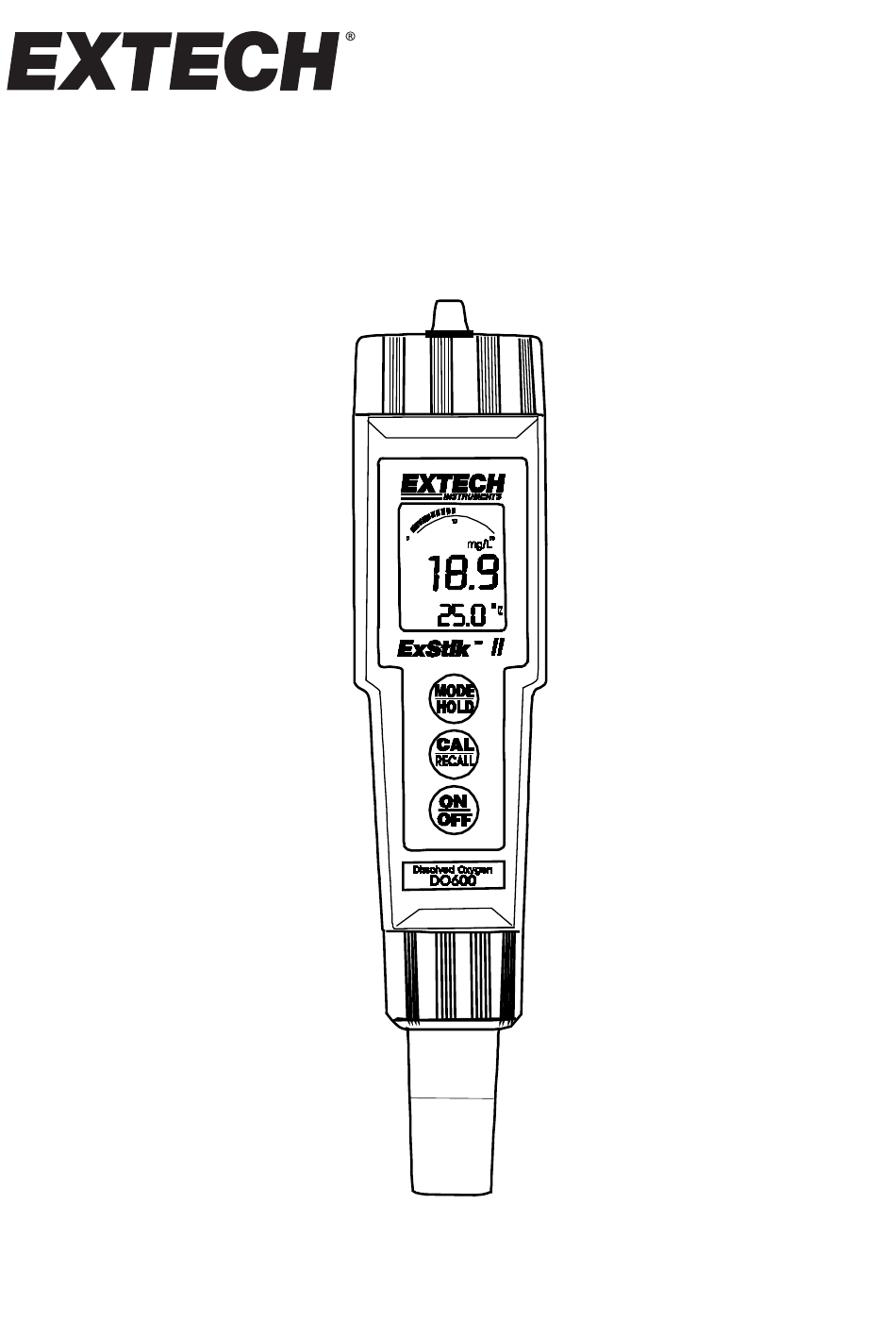

- Seite 1 Benutzerhandbuch ExStik DO600 ® Messgerät für Gelöstsauerstoff Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com...
-
Seite 2: Einführung
Einführung Wir gratulieren Ihnen zum Kauf des ExStik DO600, ein Messgerät für Gelöstsauerstoff und Temperatur, das gleicheitig den Gelöstsauerstoff und die Temperatur anzeigt. Messgrößen sind %Sättigung, mg/l oder ppm für gelösten Sauerstoff und °C oder °F für die Temperatur. Weitere Eigenschaften sind das Einfrieren der Daten, der 25-Punktespeicher, die automatische Abschaltfunktion, automatischer Temperaturausgleich, Salzgehalt/Höhenausgleich. -
Seite 3: Bedienung
LCD-Anzeige 1. Balkendiagrammanzeige 2. Maßeinheiten 3. Hauptdisplay 4. Batteriestandsanzeige 5. Temperaturanzeige 6. Anzeige des eingefrorenen Messwertes Bedienung Bereiten Sie die Elektrode Die Elektrode wird “trocken” verschickt. Vor Benutzung ist das Befüllen der Elektrode mit, der im Lieferumfang enthaltenen, Elektrolytlösung erforderlich. Die Membran sollte eingesetzt sein und bedarf keines Austauschs. -
Seite 4: Kalibrierung
Kalibrierung Die Kalibrierung sollte täglich durchgeführt werden. Das Gerät auf ON (Ein) stellen. Die Taste MODE/HOLD drücken und gedrückt halten, bis % auf dem Display erscheint. Warten, bis die Elektrode vollständig polarisiert ist. (Die Messwerte sind stabil.) Die Elektrodenkappe auf die Elektrode stecken. Der Schwamm in der Kappe sollte mit destilliertem Wasser oder Leitungswasser angefeuchtet (aber nicht durchgeweicht) sein. -
Seite 5: Messeinheiten
Messungen Die Elektrode mit der Kappe abdecken. Der Schwamm in der Kappe sollte mit destilliertem Wasser oder Leitungswasser angefeuchtet (aber nicht durchgeweicht) sein. Die Taste ON/OFF zum Ein- oder Ausschalten drücken. Nach dem Einschalten, aktiviert sich das Display des Messgerätes und der automatische Kalibrierungsprozess beginnt (siehe unten). -
Seite 6: Höhenausgleich
Höhenausgleich Bei eingeschaltetem Gerät zweimal kurz hintereinander auf CAL/RECALL drücken (‚SAL’) erscheint im unteren Temperaturdisplay). 2 Sekunden lang erneut die Taste CAL/RECALL drücken, um in den Höhenmodus überzugehen (‚Ald’ wird angezeigt). Die werkseitige Einstellung ist Meeresspiegel. Bei jedem Druck auf die Taste MODE/HOLD wird der Ausgleich um 1000 Fuß... -
Seite 7: Wiederaufrufen Von Gespeicherten Messungen
Wiederaufrufen von gespeicherten Messungen Kurz die Taste CAL/RECALL drücken und dann innerhalb von 4 Sekunden kurzzeitig die Taste MODE/HOLD gedrückt halten. Die zuletzt gespeicherte Speicherplatznummer wird angezeigt (1 bis 25). Jedes Mal, wenn die Taste MODE/HOLD gedrückt wird, erscheint der zuletzt gespeicherte Messwert. -
Seite 8: Wartung
Wartung Auswechseln der Batterien Den Batteriefachdeckel abschrauben. Das Batteriefach mit einem Finger festhalten, den Batteriehalter mit Hilfe der zwei kleinen Laschen herausziehen. Vier (4) neue Knopfzellen CR2032 einlegen und dabei auf die richtige Polung achten. Den Batteriehalter wieder einlegen, den Batteriefachdeckel wieder aufsetzen und richtig verriegeln. -
Seite 9: Auswechseln Der Geklebten Membrankappe Für Gelösten Sauerstoff
Auswechseln der geklebten Membrankappe für gelösten Sauerstoff Wichtiger Hinweis: Die Membran nicht berühren, da das Hautfett die Durchlässigkeitsrate des Sauerstoffs der Membran beeinflusst. Beim Auswechseln der geklebten Kappe vorsichtig vorgehen. Es wird empfohlen, während des Austauschvorgangs die Elektrode am Messgerät befestigt zu lassen. -
Seite 10: Technische Daten
Technische Daten Anzeige: 2000 Punktanzeige, Dualfunktion, 3 ½ Ziffern-LCD mit Balkendiagramm Displaygröße 24 mm x 20 mm Sensor Polarografisch Membran Verklebte Membrankappe mit Gewindeverschluss Betriebstemp. Bereich 0 bis 50°C (32 bis 122°F) ATC-Bereich 0 bis 50°C (32 bis 122°F) Salzgehaltausgleich 0 bis 50 ppt in 1 ppt (Teile pro Tausend) Schritten Höhenausgleich 0 bis 20.000 ft (6000 m) in 1000 ft-Schritten (300 m) -
Seite 11: Anhang
Anhang Fehlerbehebung Symptom Mögliche Ursache Aktion Gerät schaltet sich nicht ein - Keine Batterien eingelegt - Batterien auswechseln. - Batterien erschöpft - Batterien auswechseln. - Falsche Polung - Batterien richtig einlegen/auswechseln. “BAT” erscheint auf dem - Erschöpfte Batterien - Batterien auswechseln. Display Unstabile Messwerte - Nicht genügend Elektrolyt... -
Seite 12: Betriebsbereite Matrix Für Modell Do600
Betriebsbereite Matrix für Modell DO600 Funktion / Gerätestatus Moduseinstellung Erforderlicher Kommentare Hervorgerufene Tastendruck Aktion Ein-/Ausschalten Beliebig Beliebig Kurz die Taste ON/OFF drücken. Wasser Beliebig Elektrode in gesättigte Kalibrierungskappe Luftkalibrierung stellen. 2 Sekunden lang Taste CAL/RECALL drücken und gedrückt halten. Null Kalibrierung Elektrode in Nulllösung stellen und warten, bis sich der... - Seite 13 Salzgehaltausgleich drücken (bei jedem Tastendruck wird der Quotient um 1 erhöht, der Wert beläuft sich von 0 50) Salzgehaltausgleich Taste CAL/RECALL 2 Zum Speichern der verlassen. Sekunden lang drücken Änderungen muss die und loslassen, um den Taste CAL/RECALL Höhenausgleich gedrückt werden. Bei aufzurufen oder Zeitüberschreitung erneut Taste Cal drücken...
-
Seite 14: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Halten Sie die Tasten CAL und MODE lange gedrückt und drücken Sie gleichzeitig die Taste ON/OFF, während Sie sie gedrückt halten. Lassen Sie alle Tasten los, wenn sich das Display einschaltet. Das Display zeigt „dFLt rSt“ (Standard-Reset). Re-Order und Zubehör Informationen Teilenummer Beschreibung... -
Seite 15: Zwei Jahre Garantie
Zwei Jahre Garantie Teledyne FLIR garantiert für einen Zeitraum von zwei Jahren ab Versanddatum, dass dieses Instrument der Marke Extech frei von Mängeln an Teilen und Verarbeitung ist. Den vollständigen Garantietext finden Sie unter: https://www.flir.com/support-center/warranty/instruments/extech-product-warranty/ Kalibrierungs- und Reparaturdienste Teledyne FLIR bietet Kalibrierungs- und Reparaturdienste für die von uns verkauften Produkte der Marke Extech an.
