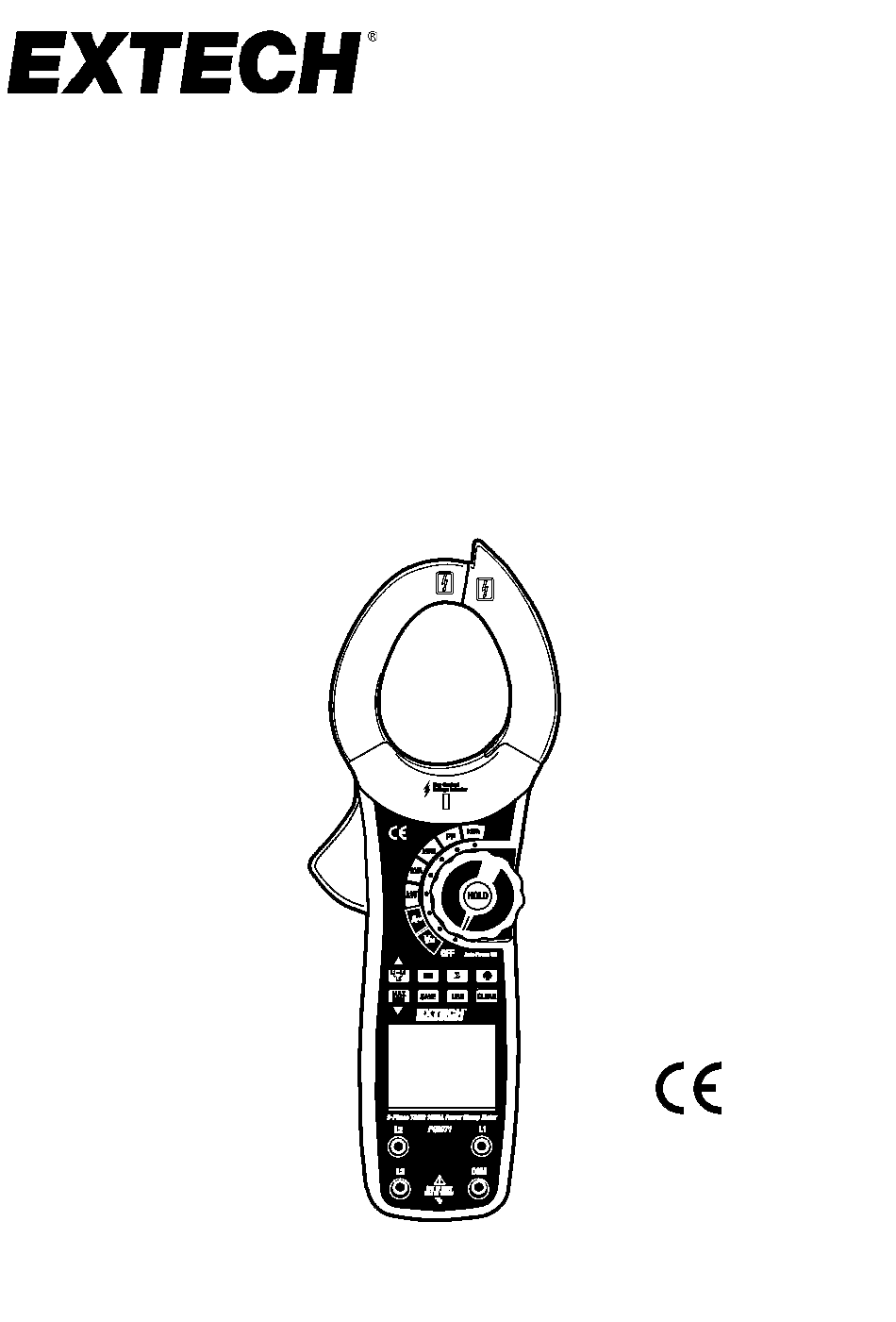

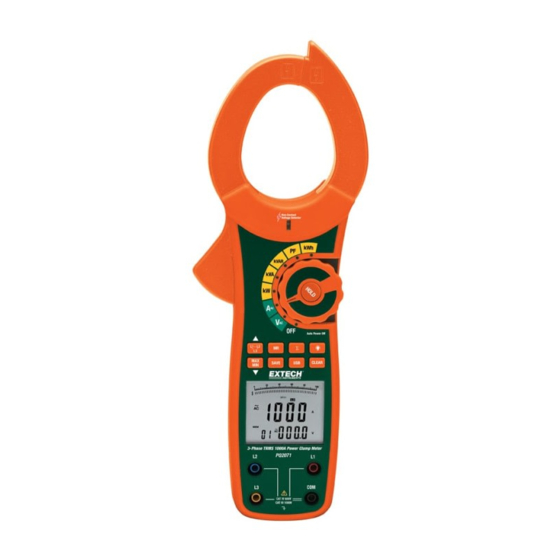

- Seite 1 Benutzerhandbuch 1000 A Ein- oder 3-Phasen True-RMS Zangenmessgerät mit kontaktlosem Spannungsdetektor und Computeranschluss Modell PQ2071 Die Bedienungsanleitung finden Sie in weiteren sprachen auf www.extech.com...
-
Seite 2: Einleitung
Einleitung Herzlichen Glückwunsch zum Kauf des Extech PQ2071 1000 A Ein- oder 3-Phasen CAT IV True-RMS Zangenmessgeräts. Das PQ2071 misst Wechselstrom, Frequenz, Temperatur (Typ K) und Leistung (Echte Leistung, Scheinleistung, Blindleistung und Wirkleistung). Es besitzt auch einen integrierten, kontaktlosen Spannungsprüfer mit LED-Alarm. Der USB-Computeranschluss bietet Speicherung und Abruf (manuell) von bis zu 99 Messdatensätzen. -
Seite 3: Sicherheitshinweise
Schalten Sie das Messgerät aus, wenn es nicht in Gebrauch ist, und entfernen Sie die Batterien, wenn das Messgerät • aufbewahrt oder über einen längeren Zeitraum nicht verwendet wird. Verfolgen Sie das Alter der Batterien und wechseln Sie sie ggf. aus. Auslaufende Batterien können das Messgerät • beschädigen. PQ2071-de-DE_V1.5 8/22... -
Seite 4: Beschreibung
Beschreibung Beschreibung des Messgerätes (Vorderseite) Messzange Zangenöffnungshebel LCD-Display Spannungsdetektor Signallampe des Spannungsdetektors Funktionsschalter (HOLD Taste) Tasten (siehe Liste unten) L1, L2, L3 Eingangsbuchsen Anschlussbuchse für Computerkabel Hinweis: Das Batteriefach befindet sich auf der Rückseite des Messgeräts. Abbildung 1 PQ2071-de-DE_V1.5 8/22... -
Seite 5: Beschreibung Der Displaysymbole
Frequenz (Hertz) Phasenwinkel KVAr Blindleistung Σ W Summe der Wattleistungsmessungen Batterie erschöpft MAX-MIN Maximaler und minimaler Messwert Analoges Balkendiagramm Daten löschen ̶ Minuszeichen Hochspannungssymbol Wechselspannung oder -strom Gespeicherte Daten abrufen Datenspeicher FULL Datenlogger ist voll HOLD Datenfixierung aktiv PQ2071-de-DE_V1.5 8/22... -
Seite 6: Tastenbeschreibung
Rufen Sie mit der Taste HOLD den Haltemodus auf. Im Display wird das Symbol H angezeigt, das Messgerät gibt einen Signalton aus und der angezeigte Messwert wird eingefroren. Drücken Sie die Taste HOLD erneut, um den Haltemodus zu verlassen. Das Messgerät gibt einen Signalton aus und das Symbol H erlischt. PQ2071-de-DE_V1.5 8/22... -
Seite 7: Betrieb
Setzen Sie die schwarze Messleitung in das Messgerät die COM-Eingang. Verbinden Sie das andere Ende des schwarzen (COM) Prüfkabel an den entsprechenden neutralen Kabel (Single Abbildung 5 (3P4W) phase und 3P4W) oder für einen 3P3W zu einem der Phasenleiter. PQ2071-de-DE_V1.5 8/22... -
Seite 8: Wichtige Hinweise Zum Messen Mit Der Zange
Display. Drücken Sie für die Überwachung des größten (MAX) und des kleinsten (MIN) Messwerts die Taste MAX- MIN. Das LCD zeigt nun „MAX“ an und das Messgerät zeigt nur den größten True-RMS Wechselstromwert Abbildung 6 PQ2071-de-DE_V1.5 8/22... -
Seite 9: Messung Von Wirk-, Blind- Und Scheinleistung
Die Aufsummierung der Wattleistungswerte ist nur im KW-Modus verfügbar. • • Wenn die Messung abgeschlossen ist, entfernen Sie die Messleitungen von dem zu prüfenden Stromkreis und von den Eingangsbuchsen des Messgeräts. Stromanschlüsse und Messungen gezeigt, für die 3-phasig 4-Draht 3-Phase 3-Draht Einzel- und Split phase PQ2071-de-DE_V1.5 8/22... - Seite 10 14. Drücken Sie die Taste ▲, um die Phase 3 Summe der kVAR auf der MAIN-Anzeige angezeigt.Drücken und halten Sie die ∑ Taste für 1 Sekunde, um zum normalen Betrieb zurückzukehren. 15. Schließen Sie das Messgerät wie in Abbildung 10 dargestellt an. PQ2071-de-DE_V1.5 8/22...
- Seite 11 2 getrennten Phasen der zu prüfenden Stromkreis wie in Abbildung 10 dargestellt. 2. Setzen Sie die schwarze Messleitung in die COM-Eingangsbuchse am Messgerät ein und verbinden Sie es mit der letzten verbleibenden Kabel der 3 Phase 3-Draht System Under Test. PQ2071-de-DE_V1.5 8/22...
-
Seite 12: Einphasig Und Split Phase Leistungsmessungen
3. Verbinden Sie den COM Prüfkabel an den neutral/com Kabel. 4. Stellen Sie den Drehschalter auf die KW, kVA, kVAR oder Position 5. Drücken Sie die L1-L2-L3-Taste wählen Sie die Phase L1. 6. Die Anzeige zeigt die Leistung. Das Display zeigt den Leistungswert zeigen. Einphasen Split Phase PQ2071-de-DE_V1.5 8/22... -
Seite 13: Messung Des Leistungsfaktors
Wählen Sie mit der Taste L1-L2-L3 den umschlossenen Leiter. (L1 für einphasige) Halten Sie die Taste CLEAR für 1 Sekunde gedrückt, um die Uhr auf 0 zurückzusetzen. Der gemessene kWh-Wert wird im Hauptdisplay und die verstrichene Zeit im sekundären Display angezeigt. (Abb. 12) PQ2071-de-DE_V1.5 8/22... -
Seite 14: Automatische Abschaltung
Computer-Anschluss Dieses Messgerät kann an einen PC angeschlossen werden und mit ihm kommunizieren. Suchen Sie auf der Software-Download-Seite der Website www.extech.com/software nach der neuesten Version der PC-Software und ihrer Betriebssystemkompatibilität. Laden Sie die Software herunter und entpacken Sie sie. Führen Sie ExtechInstaller.exe aus und befolgen Sie dann die Anweisungen im HILFE-Dienstprogramm innerhalb des Softwareprogramms. -
Seite 15: Wartung
Batterien zurückzugeben. Die Entsorgung mit dem Haushaltsmüll ist verboten! Sie können Ihre verbrauchten Batterien / Akkus an den Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien / Akkus verkauft werden! Entsorgung: Befolgen Sie die gültigen rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seines Lebenszyklus. PQ2071-de-DE_V1.5 8/22... -
Seite 16: Elektrische Spezifikationen
16,00 KW 30,00 KW 100 A 10,00 KW 40,00 KW 75,00 KW Strombereiche 400 A 40,00 KW 160,0 KW 300,0 KW 1000 A 100,0 KW 400,0 KW 750,0 KW Genauigkeit ±(3%+5) Auflösung <1000 KW: 0,01 KW, 100 kW: 0,1KW PQ2071-de-DE_V1.5 8/22... -
Seite 17: Scheinleistung (Kva)
30,00 KVAr 100 A 1000 KVAr 40,00 KVAr 75,00 KVAr Strombereiche 400 A 40,00 KVAr 160,0 KVAr 300,0 KVAr 1000 A 100,0 KVAr 400,0 KVAr 750,0 KVAr Genauigkeit ±(3%+5) Auflösung <1000 KVAr: 0,01 KVAr; 100 kW: 0,1 KVAr PQ2071-de-DE_V1.5 8/22... - Seite 18 0°-90° ±2° Minimaler Strom 10A Minimale Spannung 45V (kapazitiv oder induktiv) 0°-90° Nur für Referenzzwecke Strom kleiner als 10 A Spannung kleiner als 45 V (kapazitiv oder induktiv) Kilowattstunden (kWh) Bereich Genauigkeit Auflösung 1-9999 kWh ±(3%+2) 0,001 kWh PQ2071-de-DE_V1.5 8/22...
-
Seite 19: Allgemeine Daten
292 x 95 x 38 mm (11,5 x 3,75 x 1,5”); 522 g (18,4 oz.) Sicherheit Für Gebrauch in Innenräumen und in Übereinstimmung mit den Anforderungen für doppelte Isolierung gemäß IEC1010-1 (2001): EN61010-1 (2001) Überspannungskategorie IV 1 600V und Kategorie III 1000 V, Verschmutzungsgrad 2. PQ2071-de-DE_V1.5 8/22... -
Seite 20: Zweijährige Garantie
Zweijährige Garantie Teledyne FLIR garantiert, dass dieses Gerät der Marke Extech zwei Jahr ab Versanddatum frei von Defekten an Teilen und Verarbeitung ist (für Sensoren und Kabel gilt eine eingeschränkte, sechsmonatige Garantie). Den vollständigen Garantietext finden Sie unter http://www.extech.com/support/warranties. Kalibrierungs- und Reparaturservices Teledyne FLIR bietet Kalibrierungs- und Reparaturservices für die Produkte der Marke Extech an,...
