Inhaltszusammenfassung für Extech 382252

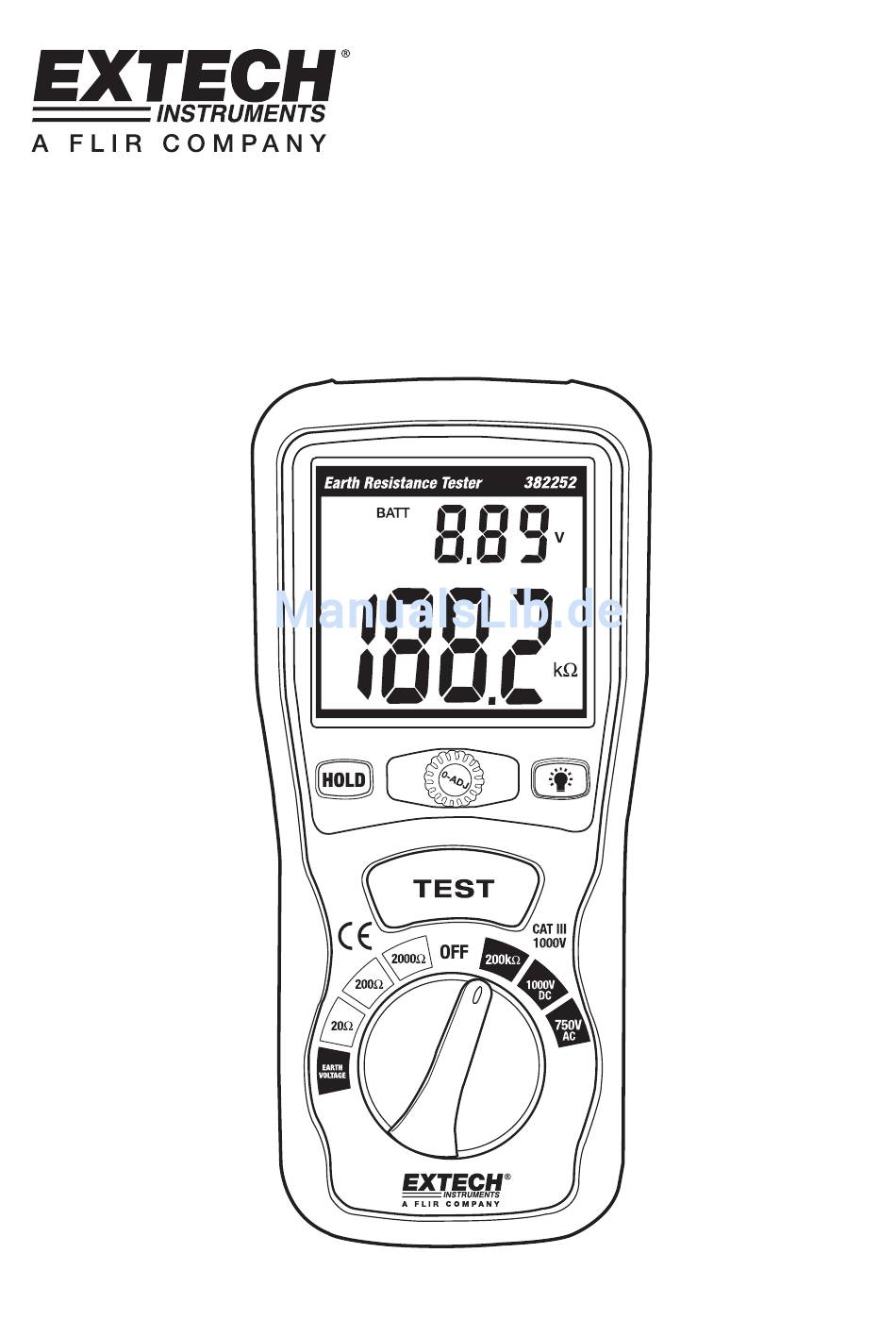

- Seite 1 Bedienungsanleitung Erdwiderstandstestset Modell 382252...
-
Seite 2: Sicherheitshinweise

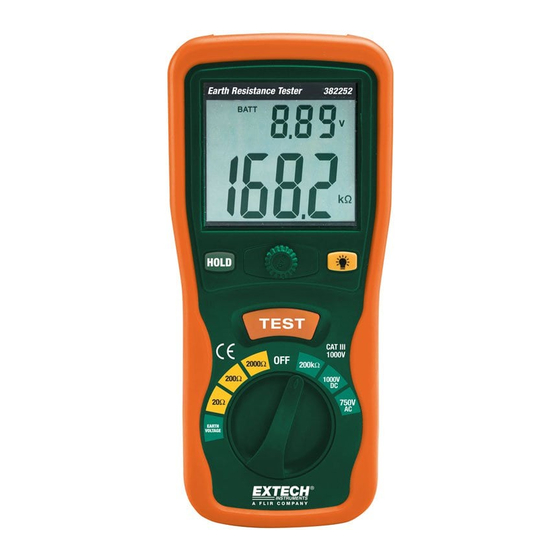

Einführung Herzlichen Glückwunsch zum Kauf des Extech 382252 Erdwiderstandstestset. Dieses Gerät kann Erdwiderstandsmessungen (in 3 Bereichen), Erdspannungs- und Erdwiderstandsmessungen (bis zu 200 kΩ), und Wechsel- und Gleichspannungsmessungen vornehmen. Dieses Gerät wurde nach den EN61010-1 Sicherheitsstandards gebaut. Bei richtiger Wartung und Handhabung wird dieses Messgerät viele Jahre verlässlich arbeiten. -
Seite 3: Beschreibung Des Messgeräts
Hintergrundbeleuchtungstaste – Schaltet die Hintergrundbeleuchtung an TEST-Taste – Aktiviert Erdwiderstands- und Erdspannungstests Funktionsauswahlschalter – Wählt den gewünschten Bereich oder die gewünschte Funktion aus Ansicht VΩ/C - Eingang P-Eingang COM/E-Eingang Displaybeschreibung Teststatus-Symbol Batteriestandanzeige - Spannungseinheitsanzeige Signalton-Symbol Ω/kΩ Einheitenanzeigen Messwert Wechsel-/Gleichspannungsanzeigen Batterietiefstand-Symbol HOLD-Symbol Modell 382252-EU-GE-V1.2-1/12... -
Seite 4: Bedienung
Schließen Sie die 3 Messleitungen kurz. Drücken Sie die TEST-Taste. Verwenden Sie die 0-Einstellungstaste, um die Displayanzeige zu nullen Ω. Drücken Sie erneut die TEST-Taste, um den Nullungsprozess zu beenden. Testverbindungsdiagramm 382252 Messgerät Grüne Messleitung Gelbe Messleitung Rote Messleitung Bestehende Erdung... - Seite 5 Verbinden Sie die rote Messleitung mit der VΩ - Verbindung und die schwarze Messleitung mit der COM - Verbindung. Stellen Sie den Funktionsauswahlschalter auf die 1000 V DC - Position. Verbinden Sie die Messsonden mit dem zu überprüfenden Stromkreis. Beachten Sie den angezeigten Spannungswert. Modell 382252-EU-GE-V1.2-1/12...
-
Seite 6: Wartung
Hilfserdungsschienen (2), sechs AA-Batterien und eine Tragetasche Bedienungsbedingungen 0 ºC bis 40 ºC (32 ºF bis 104 ºF), mit < 80 % relative Feuchtigkeit Lagerbedingungen -10 ºC bis 60 ºC (14 ºF bis 140 ºF), mit < 70 % relative Feuchtigkeit Modell 382252-EU-GE-V1.2-1/12... - Seite 7 0 bis 1000 V ± (0,8 % Anzeige +3 Stellen) Gleichspannung Überlastschutz: 1000 Vrms, Eingangswiderstand:: 10 MΩ Copyright © 2012 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, einschließlich des Rechtes an der vollständigen oder teilweisen Vervielfältigung in jeder Form. www.extech.com...
