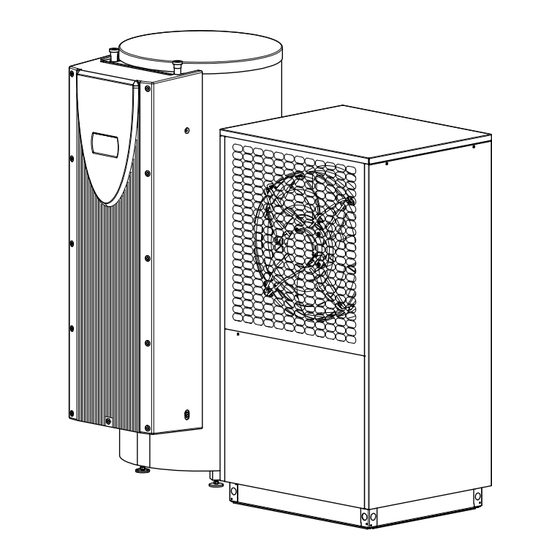

HPL 9S-TUW2
Luft/Wasser-
Wärmepumpe für
Außenaufstellung
mit Hydro-Tower
Bestell-Nr. / Order no. / N
Air-to-Water Heat
Pump for Outdoor
Installation with
hydro tower
o
de commande : 452168.66.11
Montage- und
Gebrauchsanweisung
Installation and
Operating Instruction
Instruction d'installation
et d'utilisation
Pompe à chaleur
air-eau pour
installation
extérieure avec
tour hydraulique
combinée
DE / EN / FR · FD 9905

Werbung

loading

Inhaltszusammenfassung für Dimplex HPL 9S-TUW2

  • Seite 1 HPL 9S-TUW2 Montage- und Gebrauchsanweisung Installation and Operating Instruction Instruction d‘installation et d‘utilisation Luft/Wasser- Air-to-Water Heat Pompe à chaleur Wärmepumpe für Pump for Outdoor air-eau pour Außenaufstellung Installation with installation mit Hydro-Tower hydro tower extérieure avec tour hydraulique combinée Bestell-Nr. / Order no. / N de commande : 452168.66.11...
  • Seite 3: Inhaltsverzeichnis

    HPL 9S-TUW2 Deutsch Inhaltsverzeichnis Bitte sofort lesen........................DE-2 1.1 Wichtige Hinweise ..........................DE-2 1.2 Bestimmungsgemäßer Gebrauch ......................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien ..................... DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ................DE-3 Verwendungszweck der Wärmepumpe..................DE-3 2.1 Anwendungsbereich ..........................DE-3 2.2 Arbeitsweise ............................
  • Seite 4: Bitte Sofort Lesen

    Deutsch HPL 9S-TUW2 Bitte sofort lesen ACHTUNG! Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und sachkundigen Kundendienst durchgeführt werden. 1.1 Wichtige Hinweise 1.2 Bestimmungsgemäßer ACHTUNG! Gebrauch Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen Anforderungen des Landes einzuhalten, in dem die Wärmepumpe Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver-...
  • Seite 5: Energiesparende Handhabung Der Wärmepumpe

    HPL 9S-TUW2 Deutsch Verwendungszweck der 1.4 Energiesparende Handhabung Wärmepumpe der Wärmepumpe Mit dem Betrieb dieser Wärmepumpe tragen Sie zur Schonung der Umwelt bei. Die Voraussetzung für eine energiesparende 2.1 Anwendungsbereich Betriebsweise ist die richtige Auslegung der Wärmequellen- und Wärmenutzungsanlage. Die Luft/Wasser-Wärmepumpe ist ausschließlich zur Erwärmung bzw.
  • Seite 6: Lieferumfang

    Deutsch HPL 9S-TUW2 Lieferumfang 3.2 Hydrotower mit Wärmepumpenmanager 3.1 Grundgerät mit Schaltkasten Für den Betrieb Ihrer (reversiblen) Luft/Wasser-Wärmepumpe ist der im Lieferumfang enthaltene Hydro-Tower mit Wärme- Die Wärmepumpe enthält unten aufgeführte Bauteile. pumpenmanager zu verwenden. Der Kältekreis ist „hermetisch geschlossen“ und enthält das vom Der Hydro-Tower bildet die Schnittstelle zwischen Wärmepumpe...
  • Seite 7: Transport

    HPL 9S-TUW2 Deutsch Transport Nach dem Transport ist die Transportsicherung im Gerät am Boden beidseitig zu entfernen. ACHTUNG! Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45° (in jeder Richtung) gekippt werden. Der Transport zum endgültigen Aufstellungsort sollte mit der Pa- lette erfolgen.
  • Seite 8: Aufstellung

    Deutsch HPL 9S-TUW2 Aufstellung 6.2 Kondensatleitung Das im Betrieb anfallende Kondenswasser muss frostfrei abge- 6.1 Allgemein leitet werden. Um einen einwandfreien Abfluss zu gewährleisten, muss die Wärmepumpe waagerecht stehen. Das Kondenswas- Das Gerät ist grundsätzlich auf einer dauerhaft ebenen, glatten serrohr muss mindestens einen Durchmesser von 50 mm haben und waagerechten Fläche aufzustellen.
  • Seite 9: Heizungsseitiger Anschluss

    HPL 9S-TUW2 Deutsch 7.2 Heizungsseitiger Anschluss Mindestheizwasserdurchsatz Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem Die heizungsseitigen Anschlüsse an der Wärmepumpe sind im Betriebszustand der Heizungsanlage sicherzustellen. Bei einer Geräteinneren herzustellen. Die jeweiligen Anschlussgrößen Unterschreitung des Mindestheizwasserdurchsatzes wird die sind den Geräteinformationen zu entnehmen. Die anzuschlie- Wärmepumpe gesperrt.
  • Seite 10: Elektrischer Anschluss

    Deutsch HPL 9S-TUW2 Inbetriebnahme 7.3 Elektrischer Anschluss Insgesamt sind zur Wärmepumpe 3 Leitungen/Kabel zu legen: 8.1 Allgemein  Der Leistungsanschluss der Wärmepumpe erfolgt über ein handelsübliches 5-adriges Kabel. Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, Das Kabel ist bauseits beizustellen und der Leitungsquer- sollte diese von einem vom Werk autorisierten Kundendienst schnitt gemäß...
  • Seite 11: Reinigung / Pflege

    HPL 9S-TUW2 Deutsch Reinigung / Pflege 9.3 Reinigung Luftseite Verdampfer, Lüfter und Kondensatablauf sind vor der Heizperi- 9.1 Pflege ode von Verunreinigungen (Blätter, Zweige usw.) zu reinigen. Dazu ist die Wärmepumpe, wie im Kapitel 7.1 beschrieben, zu Vermeiden Sie zum Schutz des Lackes das Anlehnen und Able- öffnen.
  • Seite 12: Geräteinformation

    Deutsch HPL 9S-TUW2 12 Geräteinformation Typ- und Verkaufsbezeichnung HPL 9S-TUW2 Bauform Wärmequelle Luft Ausführung Universal mit Hydro Tower Regler integriert (Hydro Tower) Aufstellungsort Wärmepumpe / Hydrotower Außen / Innen Wärmemengenzählung integriert Leistungsstufen Einsatzgrenzen bis 60 ± 2 / ab 18 Heizwasser-Vorlauf / -Rücklauf...
  • Seite 13 HPL 9S-TUW2 Deutsch Heizleistung Leistungszahl Wärmeleistung / Leistungszahl EN 14511 Leistungsstufe bei A-7 / W35 kW / --- 5,5 / 3,2 bei A2 / W35 kW / --- 7,2 / 4,2 bei A7 / W35 kW / --- 8,4 / 4,8...
  • Seite 14: Garantieurkunde

    Österreich betrieben wird und Garantieleistungen auch in Deutsch- nahmepauschale enthaltene Leistungsumfang sind im Internet unter: land oder Österreich erbracht werden können. www.dimplex.de/garantieverlaengerung hinterlegt. Hier ist ebenfalls eine Online-Beauftragung integriert. Die Behebung der von uns als garantiepflichtig anerkannter Mängel geschieht dadurch, dass die mangelhaften Teile unentgeltlich nach...
  • Seite 26 English HPL 9S-TUW2 EN-12 452168.66.11 · FD 9905 www.gdts.one...
  • Seite 38 Français HPL 9S-TUW2 FR-12 452168.66.11 · FD 9905 www.gdts.one...
  • Seite 39: Anhang / Appendix / Annexes

    1.1 Maßbild Wärmepumpe / Dimension Drawing Heat Pump / Schéma coté Pompe à cahleur ....A-II Diagramme / Diagrams / Diagrammes..................A-III 2.1 Kennlinie / Caracteristic curves / Courbes caractéristiques mode chauffage HPL 9S-TUW2 ....A-III 2.2 Einsatzgrenzendiagramm Heizen / Operating limits diagram heating / Diagramme des seuils d'utilisation chauffage ..............................
  • Seite 40: Maßbild / Dimension Drawing / Schéma Coté

    Anhang · Appendix · Annexes HPL 9S-TUW2 1 Maßbild / Dimension Drawing / Schéma coté 1.1 Maßbild Wärmepumpe / Dimension Drawing Heat Pump / Schéma coté Pompe à cahleur A-II 452168.66.11 · FD 9905 www.gdts.one...
  • Seite 42: Einsatzgrenzendiagramm Heizen / Operating Limits Diagram Heating / Diagramme Des Seuils D'utilisation Chauffage

    Anhang · Appendix · Annexes HPL 9S-TUW2 2.2 Einsatzgrenzendiagramm Heizen / Operating limits diagram heating / Diagramme des seuils d'utilisation chauffage Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) *Wassereintritt / *Water inlet / *Entrée d'eau Die maximalen Vorlauftemperaturen werden beim geforderten Mindestheizwasserdurchfluss erreicht.
  • Seite 43: Hydraulische Einbindungsschemen / Hydraulic Integration Diagrams / Schémas D'integration Hydraulique

    HPL 9S-TUW2 Anhang · Appendix · Annexes 3 Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d’integration hydraulique 3.1 Monoenergetische Wärmepumpenheizungsanlage mit einem Heizkreis, Puffer- und Warmwasserspeicher / Mono energy heat pump heating system with one heating circuit, buffer tank and hot water cylinder / Installation de chauffage par pompe à...
  • Seite 44: Elektroschema Für Monoenergetische Wärmepumpenheizungsanlage Mit Einem Heizkreis, Puffer- Und

    Anhang · Appendix · Annexes HPL 9S-TUW2 3.2 Elektroschema für monoenergetische Wärmepumpenheizungsanlage mit einem Heizkreis, Puffer- und Warmwasserspeicher / Electical circuit diagram for a mono energy system with one heating circuits, buffer tank and hot water cylinder / Schéma électrique pour une installation mono-énergétique avec un circuits de chauffage, ballons tampon et...
  • Seite 45: Legende / Legend / Légende

    HPL 9S-TUW2 Anhang · Appendix · Annexes 3.3 Legende / Legend / Légende Absperrventil Shutoff valve Vanne d’arrêt Sicherheitsventilkombination Safety valve combination Jeu de vannes de sécurité Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d’expansion Vanne commandée par température...
  • Seite 46: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité

    4 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité EU - Konformitätserklärung EU Declaration of Conformity Déclaration UE de conformité Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die)
  • Seite 47 HPL 9S-TUW2 Anhang · Appendix · Annexes www.gdts.one 452168.66.11 · FD 9905 A-IX...
  • Seite 48 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich GDTS Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 924545 www.gdts.one...
