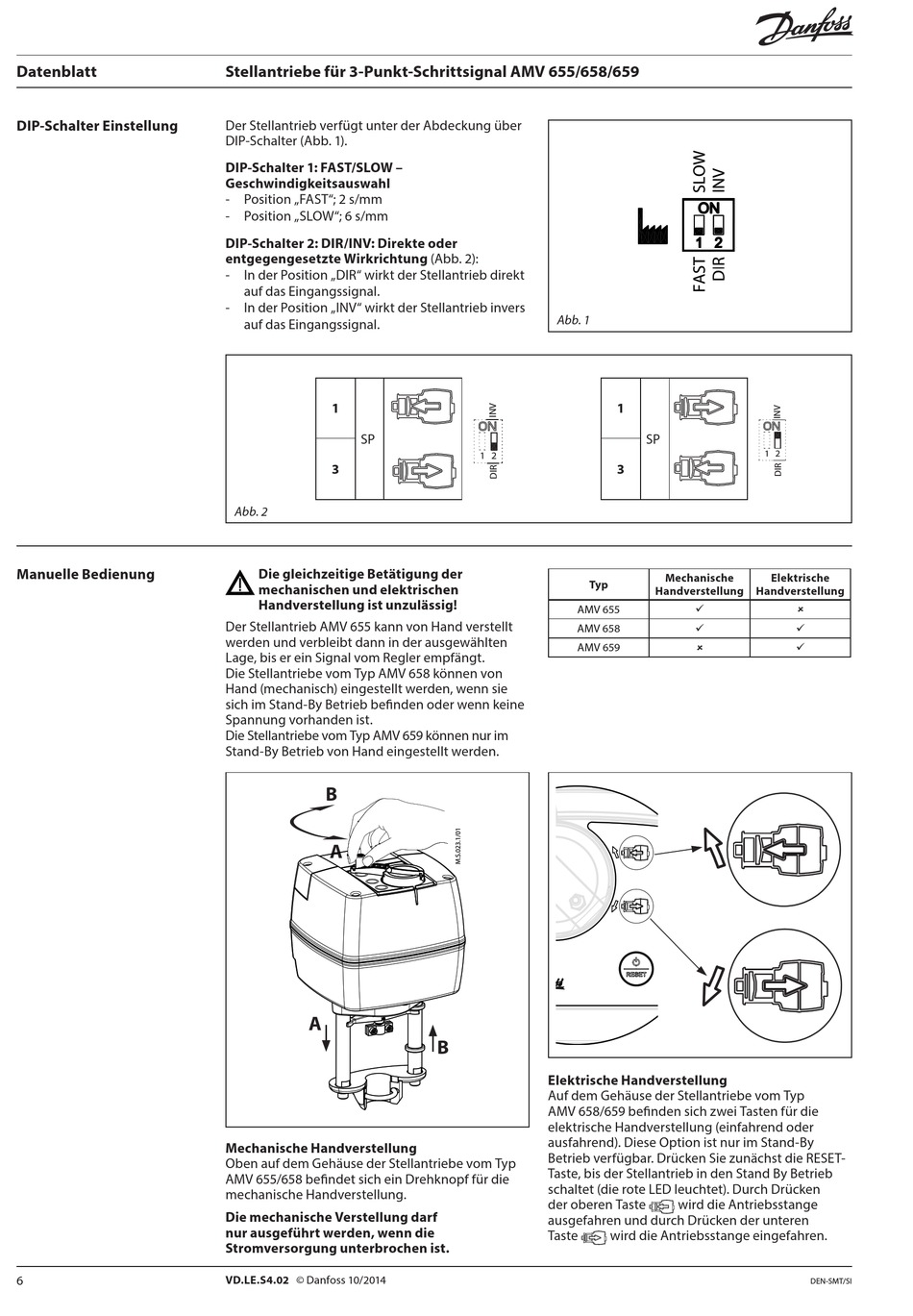

Datenblatt
DIP­Schalter Einstellung

Manuelle Bedienung

6
Stellantriebe für 3-Punkt-Schrittsignal AMV 655/658/659
Der Stellantrieb verfügt unter der Abdeckung über
DIP-Schalter (Abb. 1).
DIP­Schalter 1: FAST/SLOW –
Geschwindigkeitsauswahl
- Position „FAST"; 2 s/mm
- Position „SLOW"; 6 s/mm
DIP­Schalter 2: DIR/INV: Direkte oder
entgegengesetzte Wirkrichtung (Abb. 2):
- In der Position „DIR" wirkt der Stellantrieb direkt
auf das Eingangssignal.
- In der Position „INV" wirkt der Stellantrieb invers
auf das Eingangssignal.
1
SP
3
Abb. 2
Die gleichzeitige Betätigung der
mechanischen und elektrischen
Handverstellung ist unzulässig!
Der Stellantrieb AMV 655 kann von Hand verstellt
werden und verbleibt dann in der ausgewählten
Lage, bis er ein Signal vom Regler empfängt.
Die Stellantriebe vom Typ AMV 658 können von
Hand (mechanisch) eingestellt werden, wenn sie
sich im Stand-By Betrieb befinden oder wenn keine
Spannung vorhanden ist.
Die Stellantriebe vom Typ AMV 659 können nur im
Stand-By Betrieb von Hand eingestellt werden.
B
A
A
Mechanische Handverstellung
Oben auf dem Gehäuse der Stellantriebe vom Typ
AMV 655/658 befindet sich ein Drehknopf für die
mechanische Handverstellung.
Die mechanische Verstellung darf
nur ausgeführt werden, wenn die
Stromversorgung unterbrochen ist.
VD.LE.S4.02 © Danfoss 10/2014
Abb. 1
Typ
AMV 655
AMV 658
AMV 659
B
Elektrische Handverstellung
Auf dem Gehäuse der Stellantriebe vom Typ
AMV 658/659 befinden sich zwei Tasten für die
elektrische Handverstellung (einfahrend oder
ausfahrend). Diese Option ist nur im Stand-By
Betrieb verfügbar. Drücken Sie zunächst die RESET-
Taste, bis der Stellantrieb in den Stand By Betrieb
schaltet (die rote LED leuchtet). Durch Drücken
der oberen Taste
ausgefahren und durch Drücken der unteren
Taste wird die Antriebsstange eingefahren.
1
SP
3
Mechanische Elektrische
Handverstellung Handverstellung



wird die Antriebsstange



