Datenblatt
LED­Signal / Betriebsart des
Stellantriebs
DEN-SMT/SI
Stellantriebe für 3-Punkt-Schrittsignal AMV 655/658/659
Anzeige der Diagnose­LED
Die dreifarbigen (grün/gelb/rot) Diagnose-LEDs
befinden sich auf der Abdeckung des Stellantriebs.
Sie zeigen die unterschiedlichen Betriebsarten an.
RESET­Taste (Version AMV 658/659)
Die Stellantriebe vom Typ AMV 658/659 verfügen
über eine externe RESET-Taste, die sich oben auf
der Abdeckung neben den LED-Anzeigen befindet.
Mit dieser Taste können Sie den Stand-By Betrieb
ein- oder ausschalten (einmal drücken). Siehe
den nächsten Abschnitt für weitere Einzelheiten.
Betriebsarten
• Stand­By Betrieb (Versionen AMV 658/659).
Drücken Sie die RESET-Taste, um den Stand-By
Betrieb einzuschalten. Die Antriebsstange
stoppt in der momentanen Lage und reagiert
nicht mehr auf Stellsignale vom Regler. Die
LED leuchtet permanent rot. Sie können den
Stellantrieb manuell mit dem manuellen
Einstellknopf (Version AMV 655/658) oder
mit den Funktionsknöpfen (Versionen AMV
658/659) betätigen . Diese Betriebsart kann
sich bei der Inbetriebnahme anderer Geräte
sowie bei der Wartung als äußerst hilfreich
erweisen. Drücken Sie die RESET-Taste erneut,
um den Stand-By Betrieb wieder zu beenden.

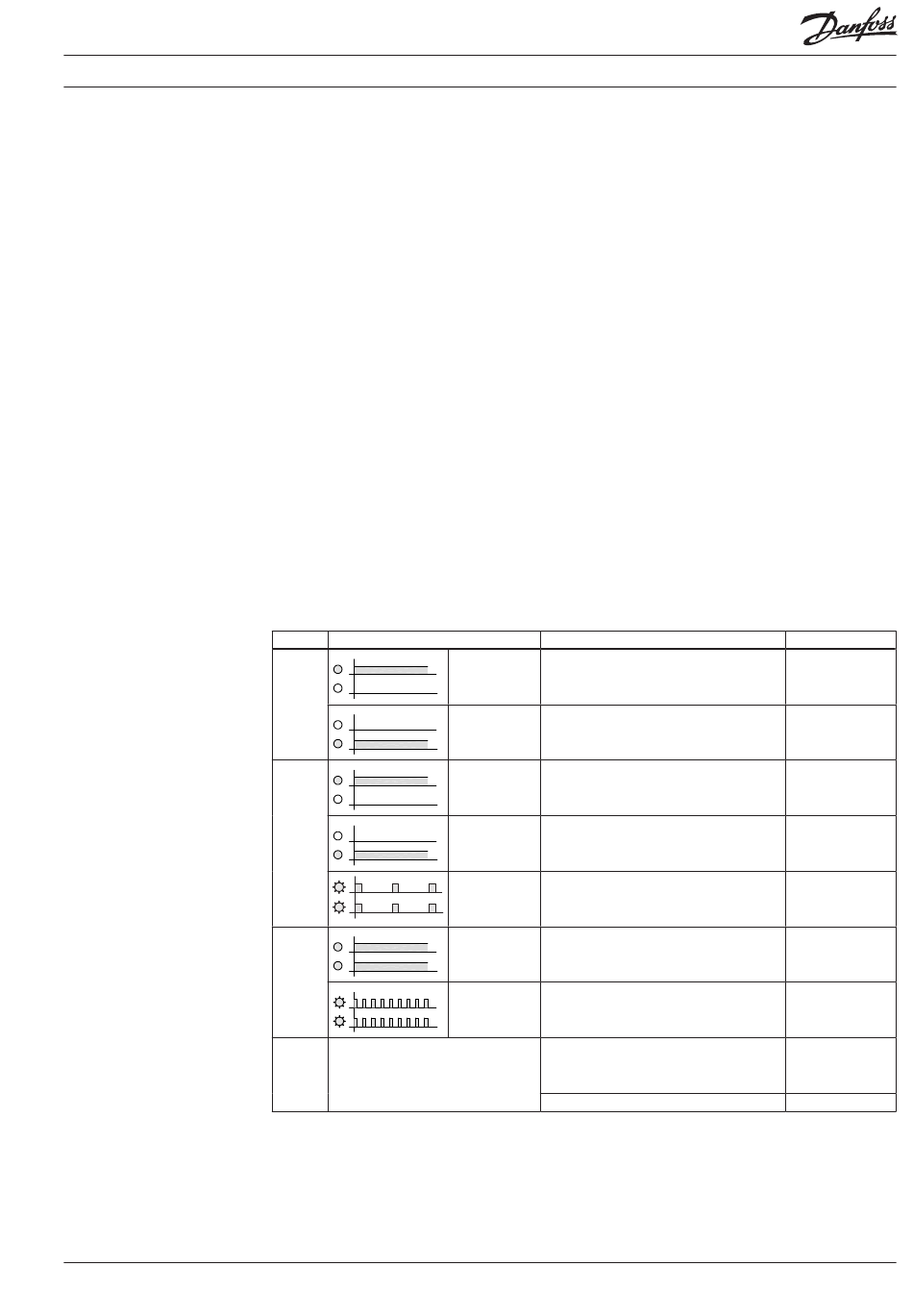

LED­Anzeige für AMV 655/658/659
LED
Anzeigetyp
Grüne
Gelbe
Rote
Aus Keine Anzeige
HINWEIS! Die LED setzt das Signal vom Regler direkt in eine Anzeige um. Deshalb kann die Länge des von der LED angezeigten Signals
schwanken und mitunter sogar wie ein kurzes Aufblinken aussehen, wenn nur ein sehr kurzes Stellsignal eingeht.
Der Stellantrieb AMV 655 wird nicht dauerhaft mit Spannung versorgt, sondern nimmt den Betrieb erst auf, wenn der Regler ein
entsprechendes Signal sendet. Deshalb stehen nur begrenzte LED-Anzeigeoptionen zur Verfügung.
VD.LE.S4.03 © Danfoss 10/2014
• Automatikbetrieb
Der Stellantrieb arbeitet selbsttätig.
Die Antriebsstange wird gemäß dem
Reglerstellsignal aus- oder eingefahren.
Wenn die Einstellung beendet ist, stellt sich
der Stellantrieb in den Stationären Betrieb.
• Stationärer Betrieb
Der Stellantrieb arbeitet fehlerfrei.
• Fehler
Die Arbeitstemperatur ist zu hoch -
überprüfen Sie die Umgebungstemperatur.
Der Hub ist zu kurz - überprüfen Sie den
Ventilanschluss und den Betrieb des Ventils oder
überprüfen Sie, ob das Ventil verschmutzt ist.
Betriebsart
Leuchtet Automatikbetrieb - Stellantrieb fährt die
dauerhaft Antriebsstange ein.
Leuchtet Automatikbetrieb - Stellantrieb fährt die
dauerhaft Antriebsstange aus.
Stationärer Betrieb - Stellantrieb hat die obere
Leuchtet
Endlage erreicht (Antriebsstange vollständig
dauerhaft
eingefahren).
Stationärer Betrieb - Stellantrieb hat die untere
Leuchtet
Endlage erreicht (Antriebsstange vollständig
dauerhaft
ausgefahren).
Blinkt Stationärer Betrieb
Leuchtet
Stand-By Betrieb
dauerhaft
Blinkt Fehleranzeige
Keine Spannungsversorgung
Kein Stellsignal
Typ
AMV 655
AMV 658
AMV 659
AMV 655
AMV 658
AMV 659
AMV 655
AMV 658
AMV 659
AMV 655
AMV 658
AMV 659
AMV 658
AMV 659
AMV 658
AMV 659
AMV 655
AMV 658
AMV 659
AMV 655
AMV 658
AMV 659
AMV 655
