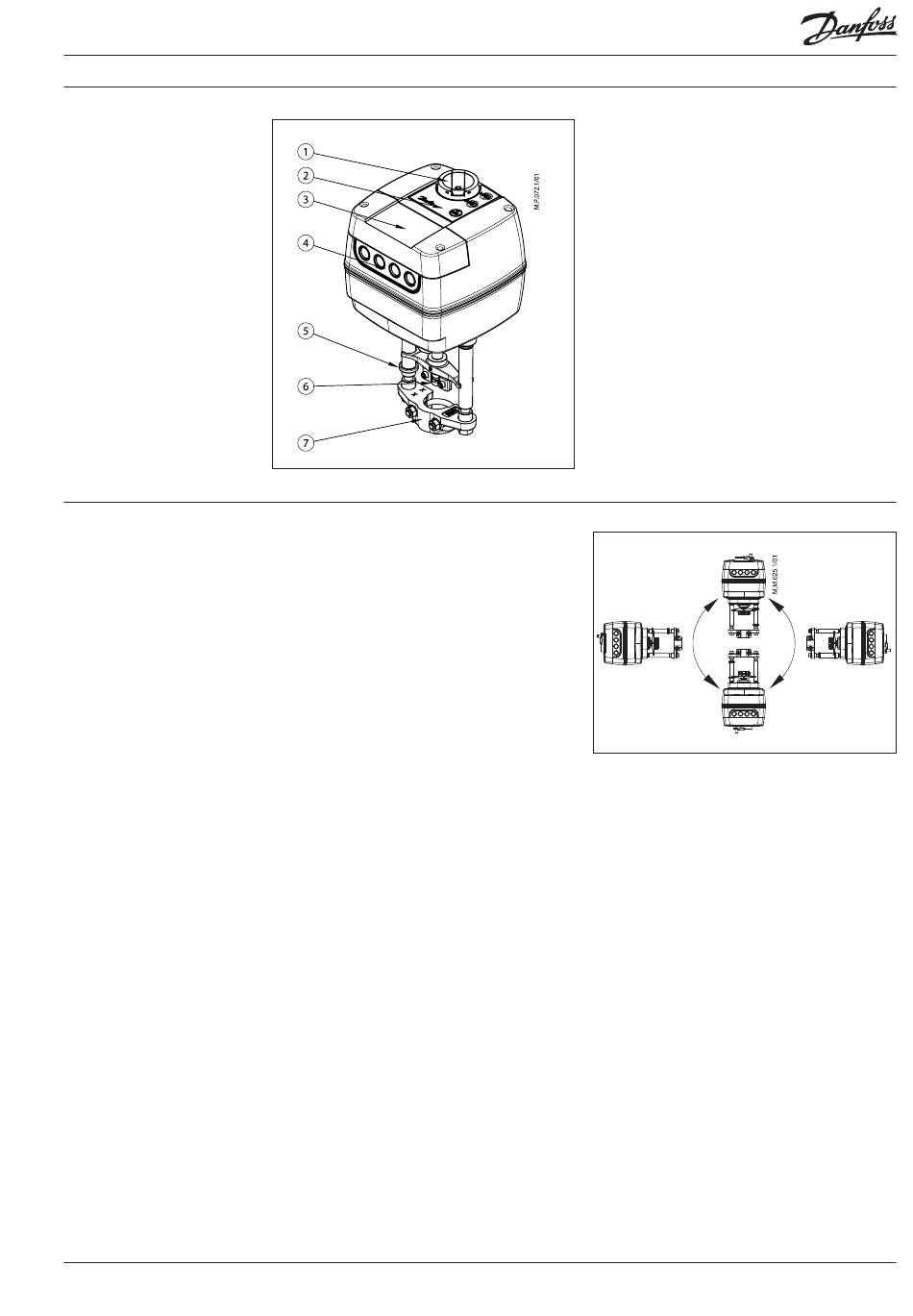

Aufbau

1. Manueller Einstellknopf

2. Funktionsknöpfe

3. Abdeckung

4. Abnehmbare

Kabeleinführung

5. Ring für die Positionsanzeige

6. Anschluss des Ventilkegels

7. Anschluss des Ventils

Einbau

DEN-SMT/SI

Stellantriebe für 3-Punkt-Schrittsignal AMV 655/658/659

Mechanisch

Bitte überprüfen Sie, welche Einbaulagen für die

Kombination Stellventil Stellantrieb erlaubt sind.

Der Stellantrieb kann in beliebiger Position

installiert werden. Die Montage des Stellantriebs

am Ventilgehäuse erfolgt mit einem M8/SW 13

Schlüssel (nicht im Lieferumfang enthalten).

Ausreichend Platz zum Abnehmen des

Gehäusedeckels vorsehen. Die Verbindung von

Ventil und Stellantrieb erfolgt mit einem 4mm

Inbusschlüssel (nicht im Lieferumfang enthalten).

Der Stellantrieb besitzt Ringe zur Positionsanzeige,

die vor dem Anschluss zusammengedrückt

werden sollten. Nach der Auto-Justierung zeigen

sie die Endlagen des Hubs an.

Elektrisch

Für den elektrischen Anschluss ist die Abdeckung

zu entfernen. Die abnehmbare Kabeleinführung

verfügt über vier Kabeleingänge für M 16×1,5

oder M 20×1,5 Kabelverschraubungen. Beachten

Sie, dass entsprechende Kabelverschraubung

verwendet werden müssen, um die IP-Schutzart

zu wahren.
