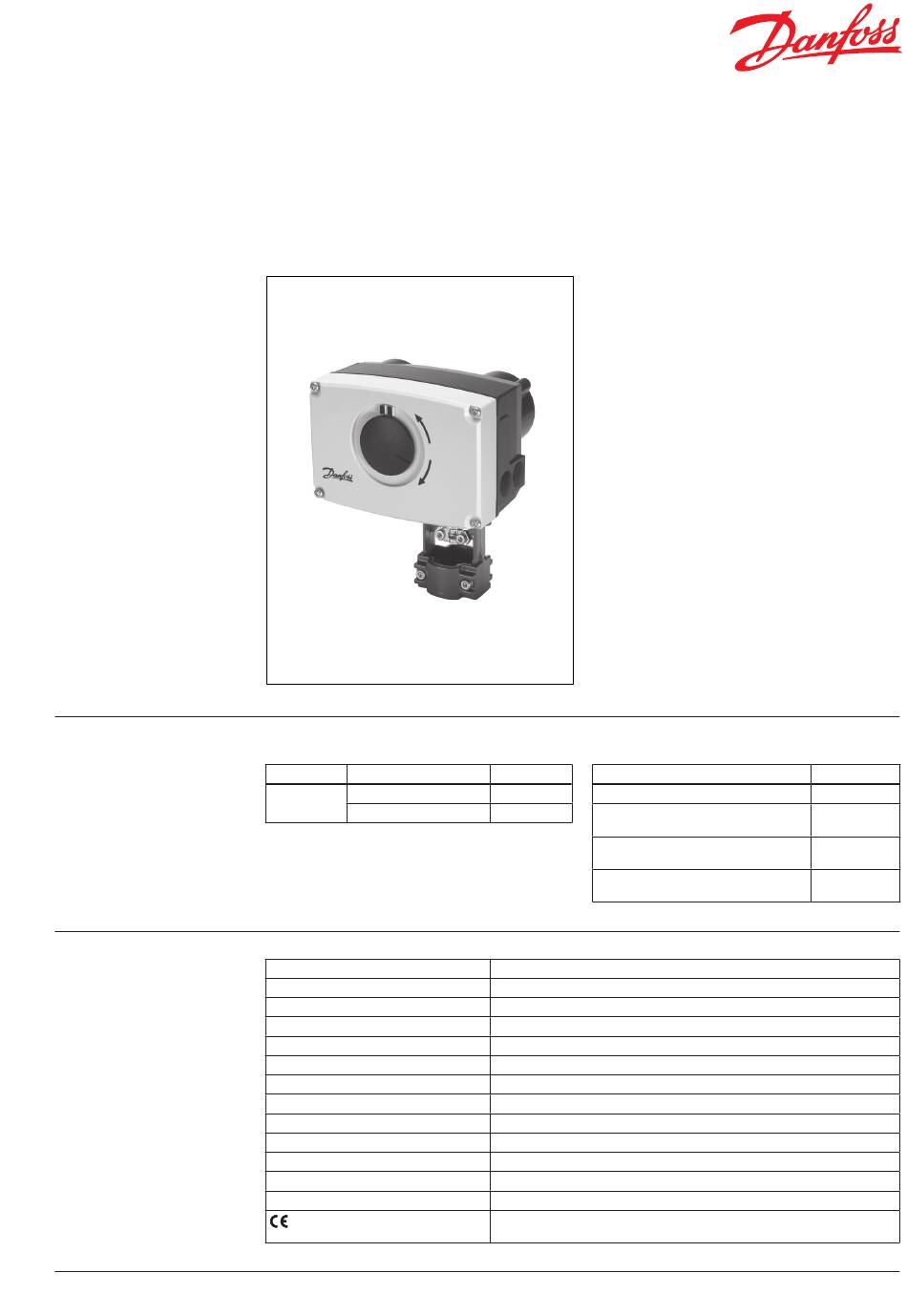

Danfoss AMV 438 SU Datenblatt

Datenblatt

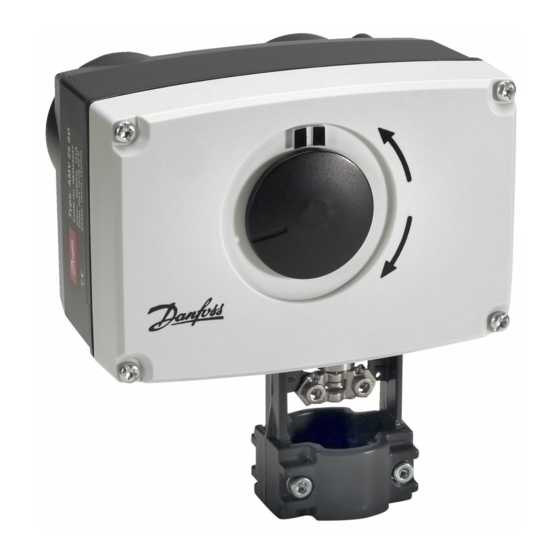

Elektrischer Stellantrieb mit 3-Punkt-Schritt Signal
AMV 438 SU
Beschreibung
Bestelldaten
Technische Daten
DH-SMT/SI
– Sicherheitsfunktion (SU - Antriebsstange einfahrend)
Stellantrieb
Typ Spannungsversorgung
24 VAC/DC
AMV 438 SU
230 VAC
Spannungsversorgung
Leistungsaufnahme
Frequenz
Stellsignal
Stellkraft
Max. Hub
Stellgeschwindigkeit
Max. zul. Medientemperatur
Umgebungstemperatur
Lager- und Transporttemperatur
Schutzklasse
Schutzart
Gewicht
- Kennzeichnung entsprechend
den Normen
VD.LE.P2.03 © Danfoss 06/2011
Der elektrische Stellantrieb mit 3-Punkt-
Schritt Signal AMV 438 SU wird zusammen mit
Durchgangs- und Drei-Wege-Ventilen der Typen
VRB, VRG, VF und VL bis zu einer Nennweite von
DN 50 eingesetzt.
Merkmale:
• automatische Abschaltung bei Überlastung
• Sicherheitsfunktion (SU - einfahrende
Antriebsstange). Bei Ausfall oder
Abschaltung der Spannungsversorgung der
Sicherheitsfunktion fährt die Antriebsstange
bis zur Endlage ein.
Technische Daten:
• Spannungsversorgung:
- 24 VAC/DC, 50 Hz/60 Hz
- 230 VAC, 50 Hz/60 Hz
• Stellsignal: 3-Punkt
• Stellkraft: 450 N
• Nennhub: 15 mm
• Stellgeschwingigkeit: 15 s/mm
• Max. Medientemperatur: 130 °C
• Endlagensignale
Zubehör
Bestellnr. Typ
082H0122
Zusatzschalter (2×)
082H0123
Zusatzschalter (2×)
und Zusatzpotentiometer (10 kΩ)
Zusatzschalter (2×)
und Zusatzpotentiometer (1 kΩ)
Kegelstangenheizung (für Ventile
DN 15-50)
24 VAC/DC, 230 VAC; +10 to –15%
12 VA
50 Hz / 60 Hz
3-Punkt-Schritt
450 N
15 mm
15 s/mm
130 °C
0 ... 55 °C
–40 ... +70 °C
II, Schutzisolierung
IP 54
2,3 kg
Niederspannungsrichtlinie 2006/95/EG: EN 60730-1, EN 60730-2-14
EMV-Richtlinie 2004/108/EG: EN 61000-6-2, EN 61000-6-3
Bestellnr.
082H7015
082H7016
082H7017
065B2171
1
