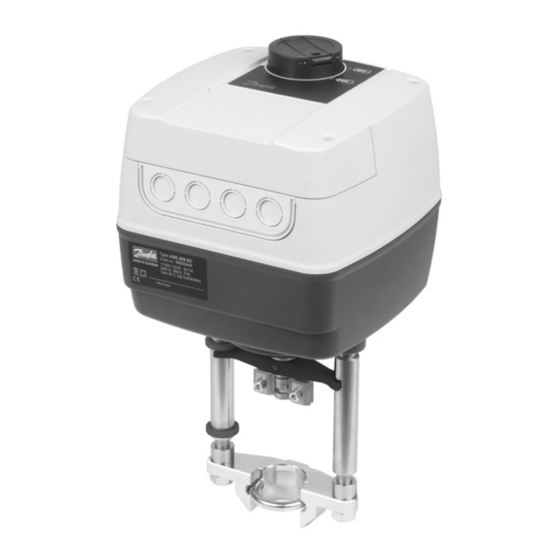

Danfoss AMV 658 SD Datenblatt

Für 3-punkt-schrittsignal ohne / mit sicherheitsfunktion (einfahrend / ausfahrend) und din-reg.-nr.
Vorschau ausblenden Andere Handbücher für AMV 658 SD:
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen

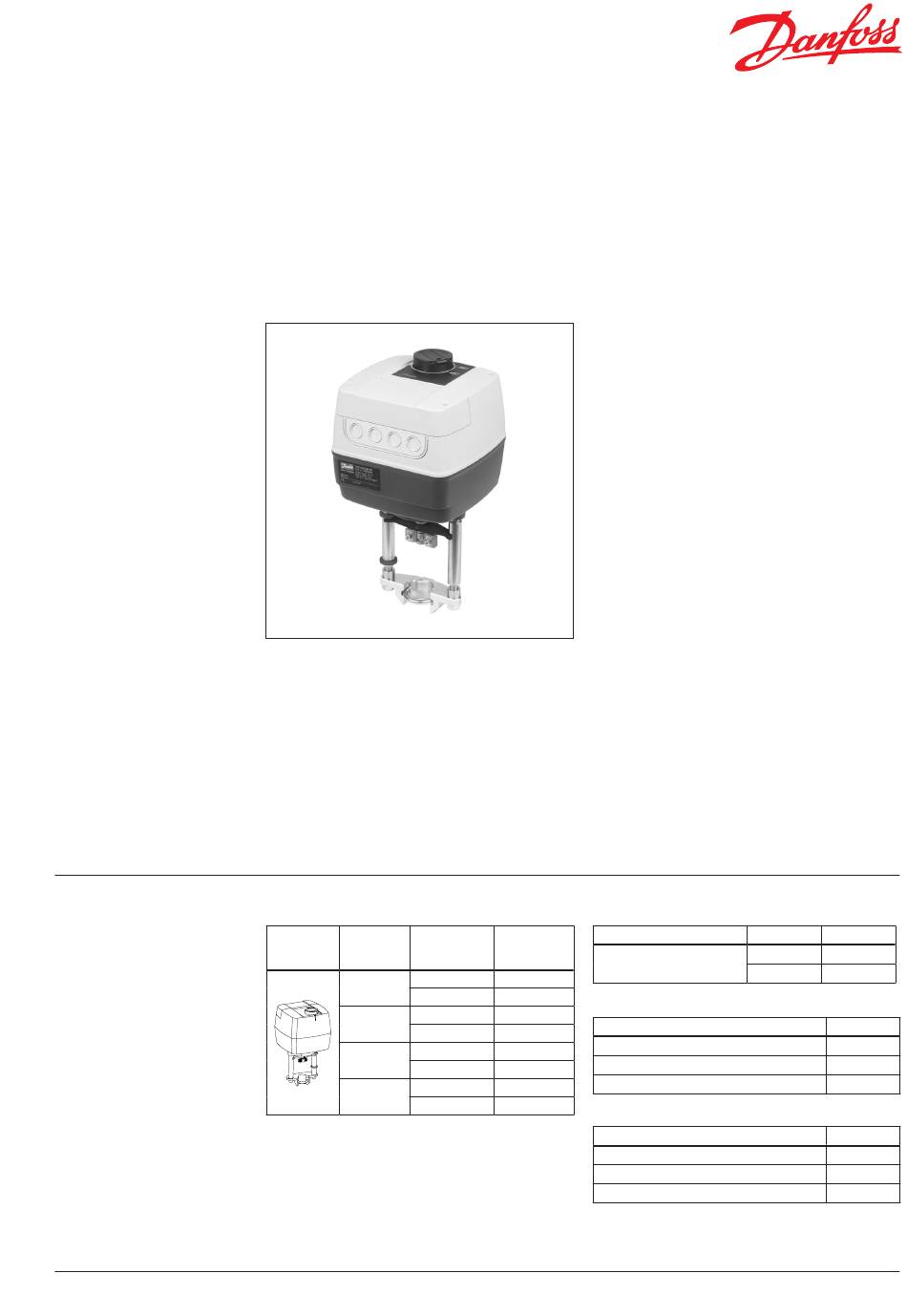

Datenblatt
Stellantriebe für 3-Punkt-Schrittsignal
AMV 655
– ohne Sicherheitsfunktion
AMV 658 SU, AMV 658 SD
AMV 659 SD
– mit Sicherheitsfunktion (ausfahrend) und DIN-Reg.-Nr.
Beschreibung
Bestelldaten
DEN-SMT/SI
– mit Sicherheitsfunktion (einfahrend/ausfahrend)
Die Stellantriebe werden mit Stellventilen in
Fernwärme-/Fernkälte-, Heizungs-,
Lüftungssystemen und Klimaanlagen eingesetzt.
Die Stellantriebe AMV 655, 658 und 659 können
mit elektronischen Reglern mit 3-Punkt-Ausgang
angesteuert werden.
Bitte überprüfen Sie vor dem Anschluss
die Spannungsversorgung und die
Leistungsaufnahme!
Stellantrieb
Spannungs­
Typ
versorgung
AMV 655
AMV 658 SU
AMV 658 SD
AMV 659 SD
VD.LE.S4.03 © Danfoss 10/2014
Die Stellantriebe können kombiniert werden mit:
Ventiltypen VFM, VFS (DN 65-100), VFG(S),
VFU, VF (DN 100-150) und VL (DN 100).
- Volumenstromregler mit Stellmotoranschluss
AFQM 6 und AFQM PN 25.
Merkmale:
• Manuelle Bedienung, mechanisch und/oder
elektrisch
• Positionsanzeige, LED-Anzeige
• Umkehrfunktion
• Stellzeit einstellbar
• Pulsierendes Ausgangssignal (4, 5)
• Thermischer Überlastschutz
• Galvanische Trennung an den
Ausgangsklemmen 4,5 (nur AMV 659)
• Präzise Regelung und kurze Ansprechzeit des
3-Punkt-Signals (0,04 s)
Eigenschaften:
• Nennspannung (Wechsel- oder
Gleichspannung):
- 24 V, 50 Hz/60 Hz
- 230 V; 50 Hz/60 Hz
• Eingangssignal: 3-Punkt-Schrittsignal
• Stellkraft: 2000 N
• Hub: 50 mm
• Stellzeit (wählbar): 2 oder 6 s/mm
• Max. Mediumstemperatur am Ventil: 200 °C
Zubehör - Kegelstangenheizung
Typ
Code No.
Kegelstangenheizung für
(V)
VFM Ventil
082G3440
24
082G3441
230
Accessories - Adapter
082G3446
24
Typ
082G3447
230
Adapter 1 VFG(S), VFU
082G3444
24
Adapter 2 VFG(S), VFU
230
082G3445
Adapter 3 VFG(S), AFQM 6, AFQM PN 25
24
082G3452
230
082G3453
Ersatzteile
Typ
Halterung für Kabelverschraubungen AMV(E) 65x
Kabelverschraubungen M16
Kupplungsstück AMV(E) 65x
3 Stk pro Satz
1)
4 Stk. pro Satz
2)
DN
Bestell­Nr.
065Z7020
65-125
150-250
065Z7022
Bestell­Nr.
065B3525
065B3526
065B3527
Bestell­Nr.
082G4200
1)
082G4201
2)
082G4202
1

Werbung

loading

Verwandte Anleitungen für Danfoss AMV 658 SD

Inhaltszusammenfassung für Danfoss AMV 658 SD

  • Seite 1 Datenblatt Stellantriebe für 3-Punkt-Schrittsignal AMV 655 – ohne Sicherheitsfunktion AMV 658 SU, AMV 658 SD – mit Sicherheitsfunktion (einfahrend/ausfahrend) AMV 659 SD – mit Sicherheitsfunktion (ausfahrend) und DIN-Reg.-Nr. Beschreibung Die Stellantriebe können kombiniert werden mit: Ventiltypen VFM, VFS (DN 65-100), VFG(S), VFU, VF (DN 100-150) und VL (DN 100).

  • Seite 2: Technische Daten

    Datenblatt Stellantriebe für 3-Punkt-Schrittsignal AMV 655/658/659 Technische Daten AMV 655 AMV 658 SD AMV 658 SU AMV 659 SD Spannungsversorgung 24 oder 230 ; +10 … –15 % ; AC oder DC 14,4 (24 V) 19,2 (24 V) 19,2 (24 V)

  • Seite 3: Einbau

    Für den elektrischen Anschluss ist die Abdeckung zu entfernen. Die abnehmbare Kabeleinführung verfügt über vier Kabeleingänge für M 16×1,5 oder M 20×1,5 Kabelverschraubungen. Beachten Sie, dass entsprechende Kabelverschraubung verwendet werden müssen, um die IP-Schutzart zu wahren. VD.LE.S4.03 © Danfoss 10/2014 DEN-SMT/SI...
  • Seite 4 AMV 659 Keine Bauteile auf der Leitplatte berühren! Gehäuse nicht öffnen, bevor die Spannungsversorgung komplett ausgeschaltet ist. Die maximal zulässige Ausgangsstromstärke an den Klemmen 4nc und 5nc beträgt 4 A. Die minimale Leistung liegt bei 3 W. VD.LE.S4.03 © Danfoss 10/2014 DEN-SMT/SI...
  • Seite 5 Aufblinken aussehen, wenn nur ein sehr kurzes Stellsignal eingeht. Der Stellantrieb AMV 655 wird nicht dauerhaft mit Spannung versorgt, sondern nimmt den Betrieb erst auf, wenn der Regler ein entsprechendes Signal sendet. Deshalb stehen nur begrenzte LED-Anzeigeoptionen zur Verfügung. VD.LE.S4.03 © Danfoss 10/2014 DEN-SMT/SI...

  • Seite 6: Manuelle Bedienung

    (die rote LED leuchtet). Durch Drücken mechanische Handverstellung. der oberen Taste wird die Antriebsstange Die mechanische Verstellung darf ausgefahren und durch Drücken der unteren nur ausgeführt werden, wenn die Taste wird die Antriebsstange eingefahren. Stromversorgung unterbrochen ist. VD.LE.S4.02 © Danfoss 10/2014 DEN-SMT/SI...
  • Seite 7 065B3526 (DN 80-125) 065B3526 (DN 80-125) 065B3526 (DN 65-125) 065B3527 (DN 150-250) AMV 65x + AMV 65x + AMV 65x + AFQM PN 25 + AFQM 6 + AFQM PN 16 (DN 65-125) adapter 065B3527 adapter 065B3527 VD.LE.S4.03 © Danfoss 10/2014 DEN-SMT/SI...
  • Seite 8 Datenblatt Stellantriebe für 3-Punkt-Schrittsignal AMV 655/658/659 Abmessungen VD.LE.S4.03 Produced by Danfoss A/S © 10/2014...
