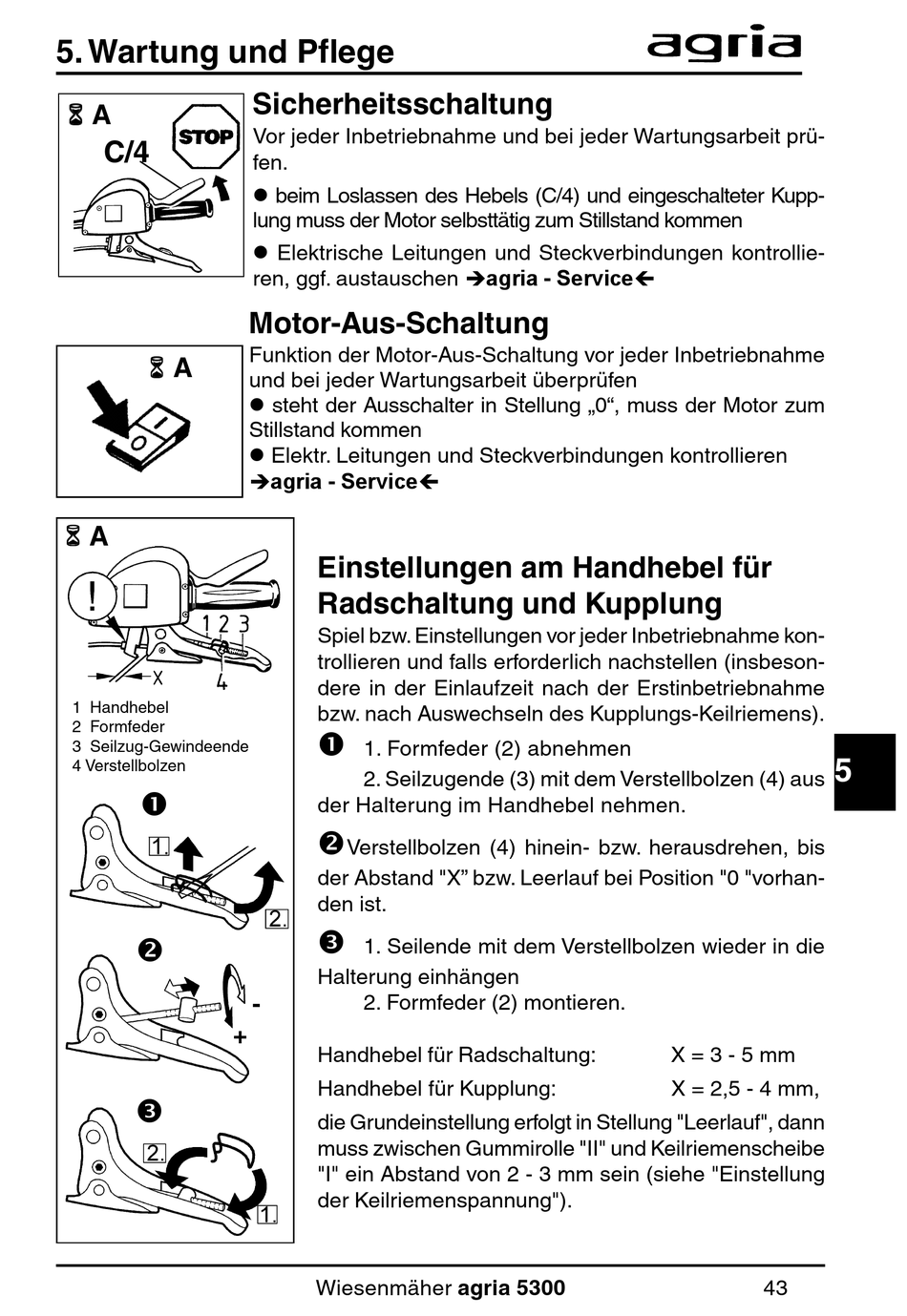

5. Wartung und Pflege
     A
C/4
     A
     A
1 Handhebel
2 Formfeder
3 Seilzug-Gewindeende
4 Verstellbolzen
5



Sicherheitsschaltung
Vor jeder Inbetriebnahme und bei jeder Wartungsarbeit prü-
fen.
 beim Loslassen des Hebels (C/4) und eingeschalteter Kupp-
lung muss der Motor selbsttätig zum Stillstand kommen
 Elektrische Leitungen und Steckverbindungen kontrollie-
ren, ggf. austauschen

Motor-Aus-Schaltung

Funktion der Motor-Aus-Schaltung vor jeder Inbetriebnahme
und bei jeder Wartungsarbeit überprüfen
 steht der Ausschalter in Stellung „0", muss der Motor zum
Stillstand kommen
 Elektr. Leitungen und Steckverbindungen kontrollieren
agria - Service

Einstellungen am Handhebel für
Radschaltung und Kupplung
Spiel bzw. Einstellungen vor jeder Inbetriebnahme kon-
trollieren und falls erforderlich nachstellen (insbeson-
dere in der Einlaufzeit nach der Erstinbetriebnahme
bzw. nach Auswechseln des Kupplungs-Keilriemens).

1. Formfeder (2) abnehmen
2. Seilzugende (3) mit dem Verstellbolzen (4) aus
der Halterung im Handhebel nehmen.

Verstellbolzen (4) hinein- bzw. herausdrehen, bis
der Abstand "X" bzw. Leerlauf bei Position "0 "vorhan-
den ist.

1. Seilende mit dem Verstellbolzen wieder in die
Halterung einhängen
- 2. Formfeder (2) montieren.
+
Handhebel für Radschaltung:
Handhebel für Kupplung:
die Grundeinstellung erfolgt in Stellung "Leerlauf", dann
muss zwischen Gummirolle "II" und Keilriemenscheibe
"I" ein Abstand von 2 - 3 mm sein (siehe "Einstellung
der Keilriemenspannung").
Wiesenmäher agria 5300
agria - Service



X = 3 - 5 mm
X = 2,5 - 4 mm,
43
