Montagearten

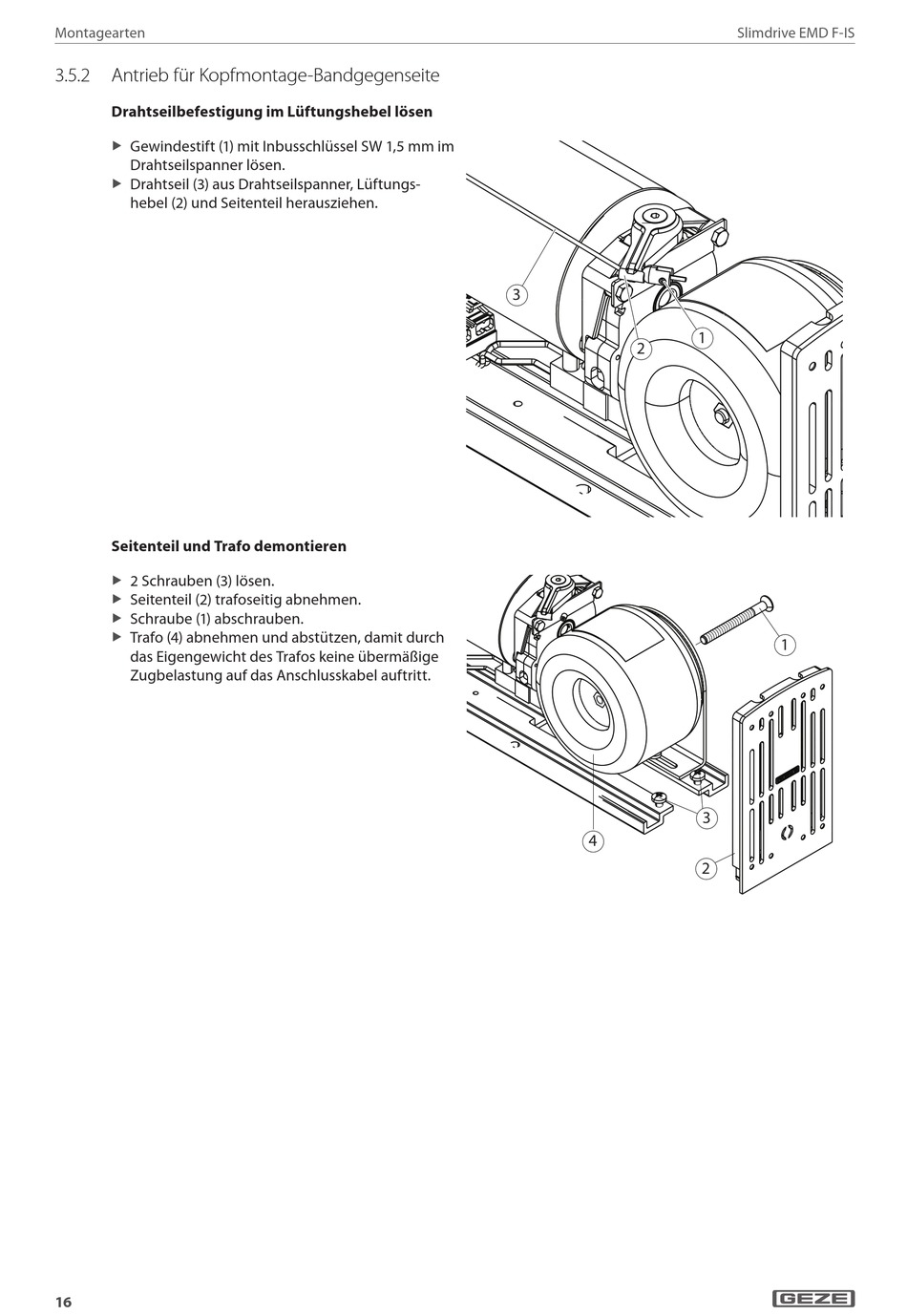

3.5.2 Antrieb für Kopfmontage-Bandgegenseite
Drahtseilbefestigung im Lüftungshebel lösen
Gewindestift (1) mit Inbusschlüssel SW 1,5 mm im
X
Drahtseilspanner lösen.
Drahtseil (3) aus Drahtseilspanner, Lüftungs-
X
hebel (2) und Seitenteil herausziehen.
Seitenteil und Trafo demontieren
2 Schrauben (3) lösen.
X
Seitenteil (2) trafoseitig abnehmen.
X
Schraube (1) abschrauben.
X
Trafo (4) abnehmen und abstützen, damit durch
X
das Eigengewicht des Trafos keine übermäßige
Zugbelastung auf das Anschlusskabel auftritt.
16
3
2
4
Slimdrive EMD F-IS
1
1
3
2
