Montagearten

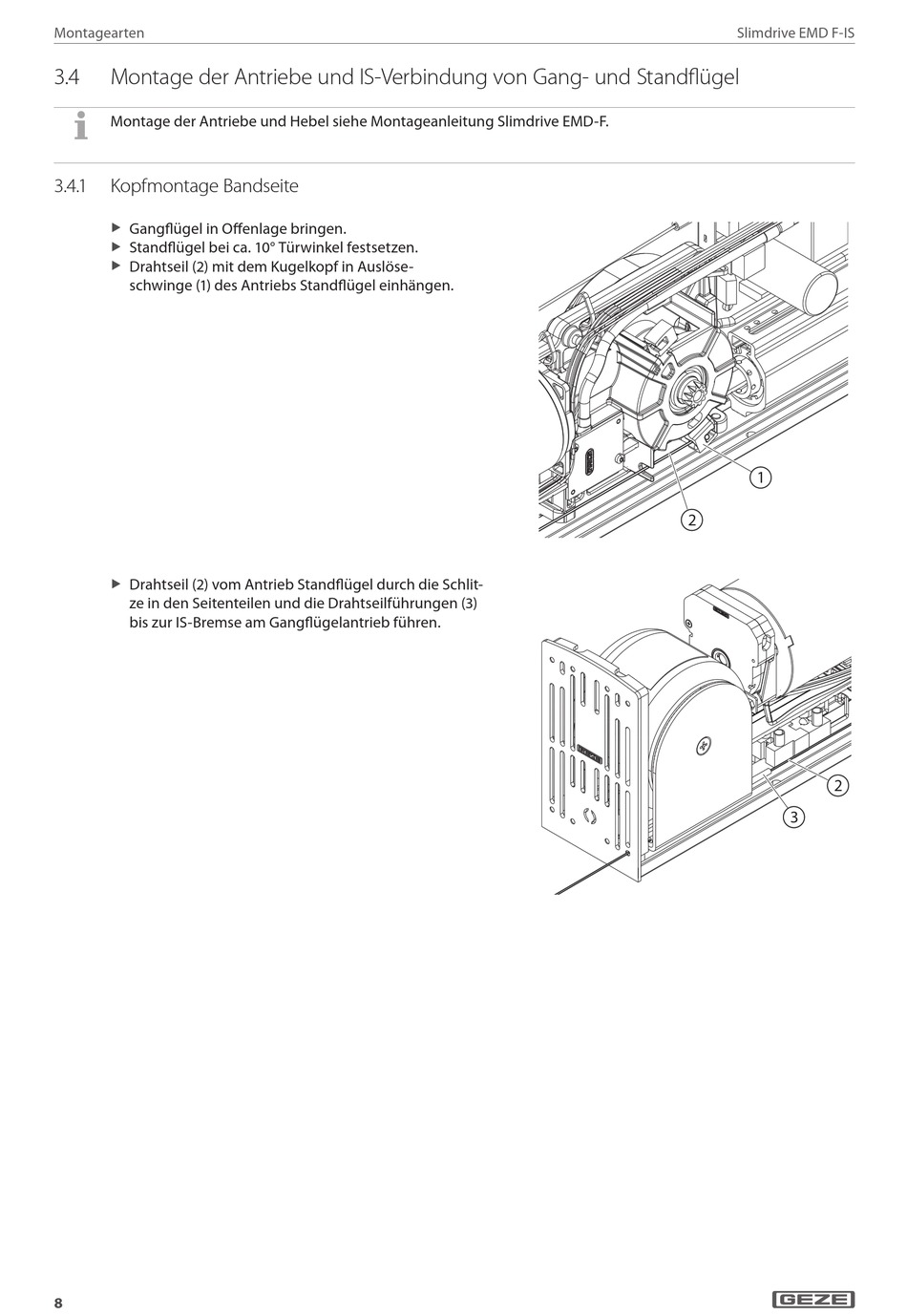

3.4 Montage der Antriebe und IS-Verbindung von Gang- und Standflügel
Montage der Antriebe und Hebel siehe Montageanleitung Slimdrive EMD-F.
3.4. 1 Kopfmontage Bandseite
Gangflügel in Offenlage bringen.
X
Standflügel bei ca. 10° Türwinkel festsetzen.
X
Drahtseil (2) mit dem Kugelkopf in Auslöse-
X
schwinge (1) des Antriebs Standflügel einhängen.
Drahtseil (2) vom Antrieb Standflügel durch die Schlit-
X
ze in den Seitenteilen und die Drahtseilführungen (3)
bis zur IS-Bremse am Gangflügelantrieb führen.
8
Slimdrive EMD F-IS
1
2
2
3
