Montagearten

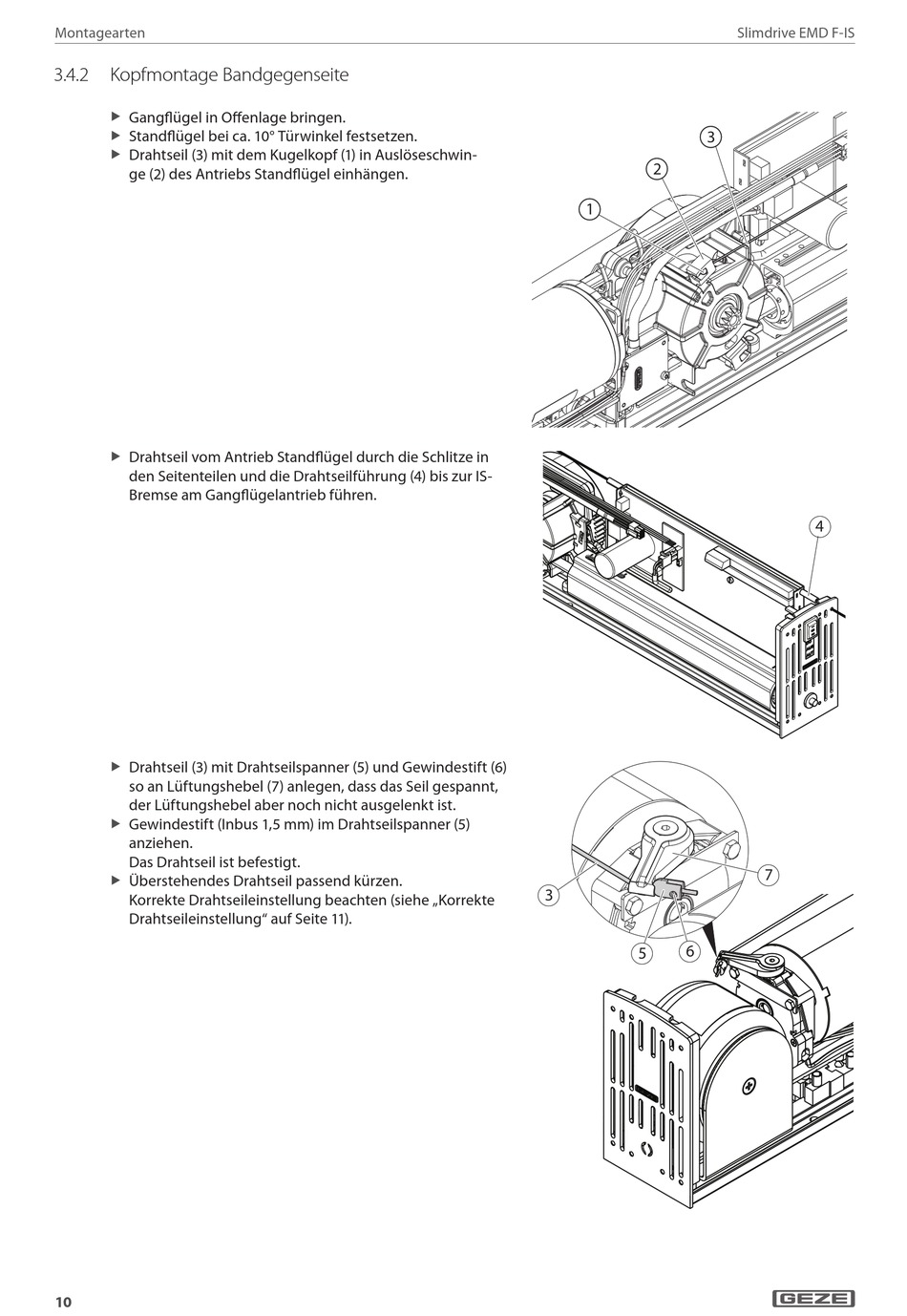

3.4.2 Kopfmontage Bandgegenseite
Gangflügel in Offenlage bringen.
X
Standflügel bei ca. 10° Türwinkel festsetzen.
X
Drahtseil (3) mit dem Kugelkopf (1) in Auslöseschwin-
X
ge (2) des Antriebs Standflügel einhängen.
Drahtseil vom Antrieb Standflügel durch die Schlitze in
X
den Seitenteilen und die Drahtseilführung (4) bis zur IS-
Bremse am Gangflügelantrieb führen.
Drahtseil (3) mit Drahtseilspanner (5) und Gewindestift (6)
X
so an Lüftungshebel (7) anlegen, dass das Seil gespannt,
der Lüftungshebel aber noch nicht ausgelenkt ist.
Gewindestift (Inbus 1,5 mm) im Drahtseilspanner (5)
X
anziehen.
Das Drahtseil ist befestigt.
Überstehendes Drahtseil passend kürzen.
X
Korrekte Drahtseileinstellung beachten (siehe „Korrekte
Drahtseileinstellung" auf Seite 11).
10
3
2
1
3
6
5
Slimdrive EMD F-IS
4
7
