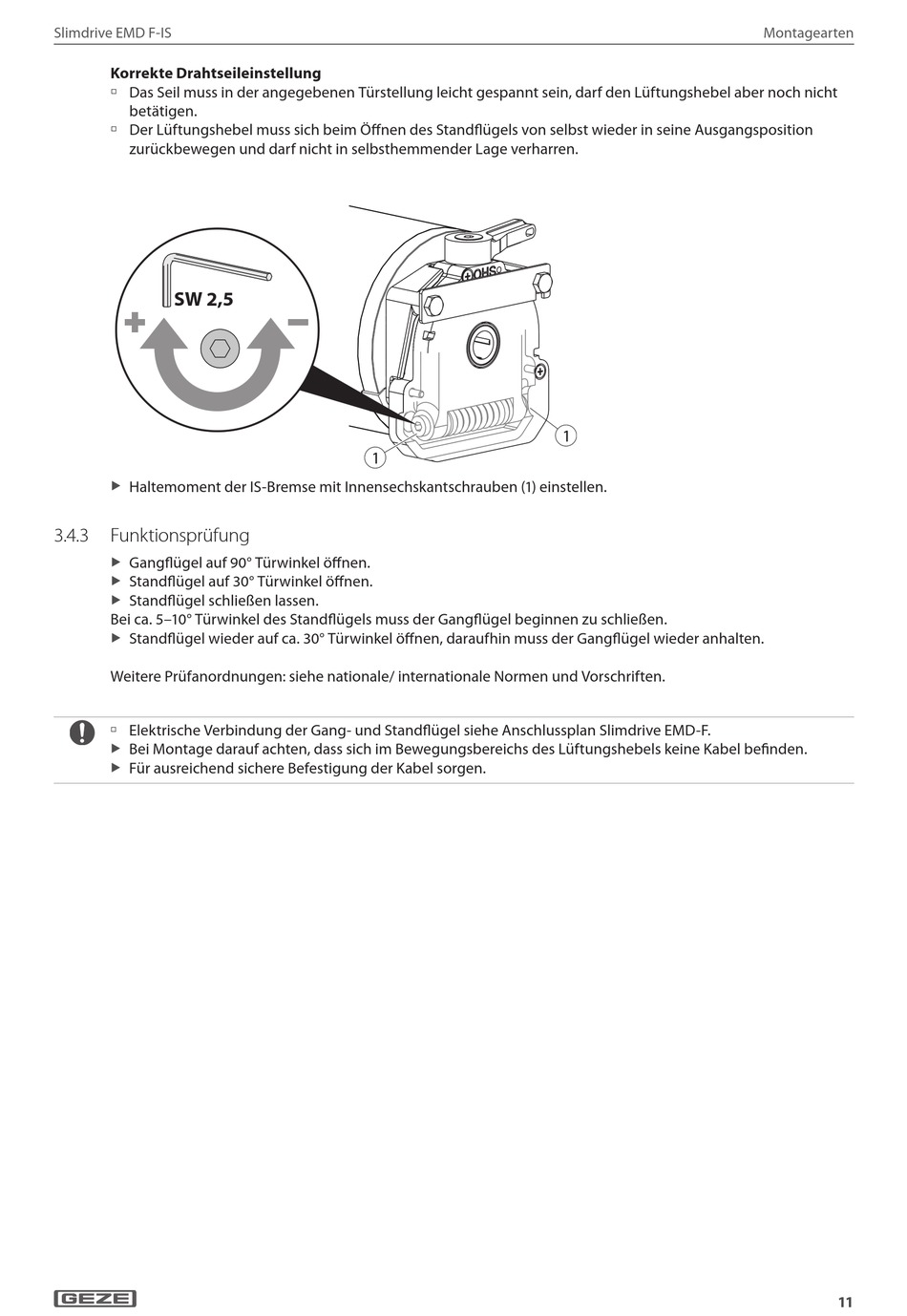

Slimdrive EMD F-IS
Korrekte Drahtseileinstellung
à Das Seil muss in der angegebenen Türstellung leicht gespannt sein, darf den Lüftungshebel aber noch nicht
betätigen.
à Der Lüftungshebel muss sich beim Öffnen des Standflügels von selbst wieder in seine Ausgangsposition
zurückbewegen und darf nicht in selbsthemmender Lage verharren.
SW 2,5
Haltemoment der IS-Bremse mit Innensechskantschrauben (1) einstellen.
X
3.4.3
Funktionsprüfung
Gangflügel auf 90° Türwinkel öffnen.
X
Standflügel auf 30° Türwinkel öffnen.
X
Standflügel schließen lassen.
X
Bei ca. 5–10° Türwinkel des Standflügels muss der Gangflügel beginnen zu schließen.
Standflügel wieder auf ca. 30° Türwinkel öffnen, daraufhin muss der Gangflügel wieder anhalten.
X
Weitere Prüfanordnungen: siehe nationale/ internationale Normen und Vorschriften.
à Elektrische Verbindung der Gang- und Standflügel siehe Anschlussplan Slimdrive EMD-F.
Bei Montage darauf achten, dass sich im Bewegungsbereichs des Lüftungshebels keine Kabel befinden.
X
Für ausreichend sichere Befestigung der Kabel sorgen.
X
Montagearten
11
