Slimdrive EMD F-IS

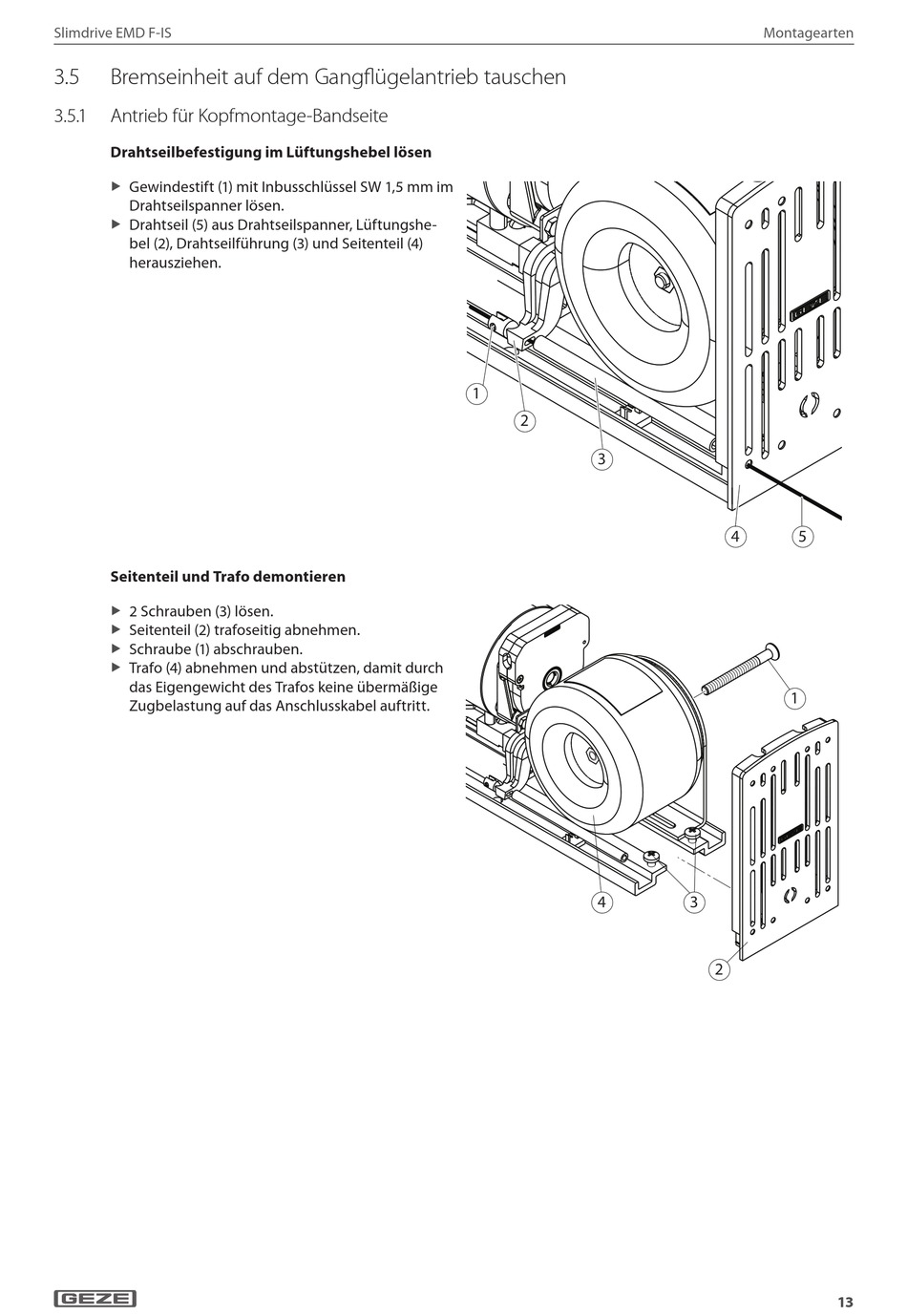

3.5 Bremseinheit auf dem Gangflügelantrieb tauschen
3.5. 1 Antrieb für Kopfmontage-Bandseite
Drahtseilbefestigung im Lüftungshebel lösen
Gewindestift (1) mit Inbusschlüssel SW 1,5 mm im
X
Drahtseilspanner lösen.
Drahtseil (5) aus Drahtseilspanner, Lüftungshe-
X
bel (2), Drahtseilführung (3) und Seitenteil (4)
herausziehen.
Seitenteil und Trafo demontieren
2 Schrauben (3) lösen.
X
Seitenteil (2) trafoseitig abnehmen.
X
Schraube (1) abschrauben.
X
Trafo (4) abnehmen und abstützen, damit durch
X
das Eigengewicht des Trafos keine übermäßige
Zugbelastung auf das Anschlusskabel auftritt.
1
2
3
4
Montagearten
4 5
1
3
2
13
