Montagearten

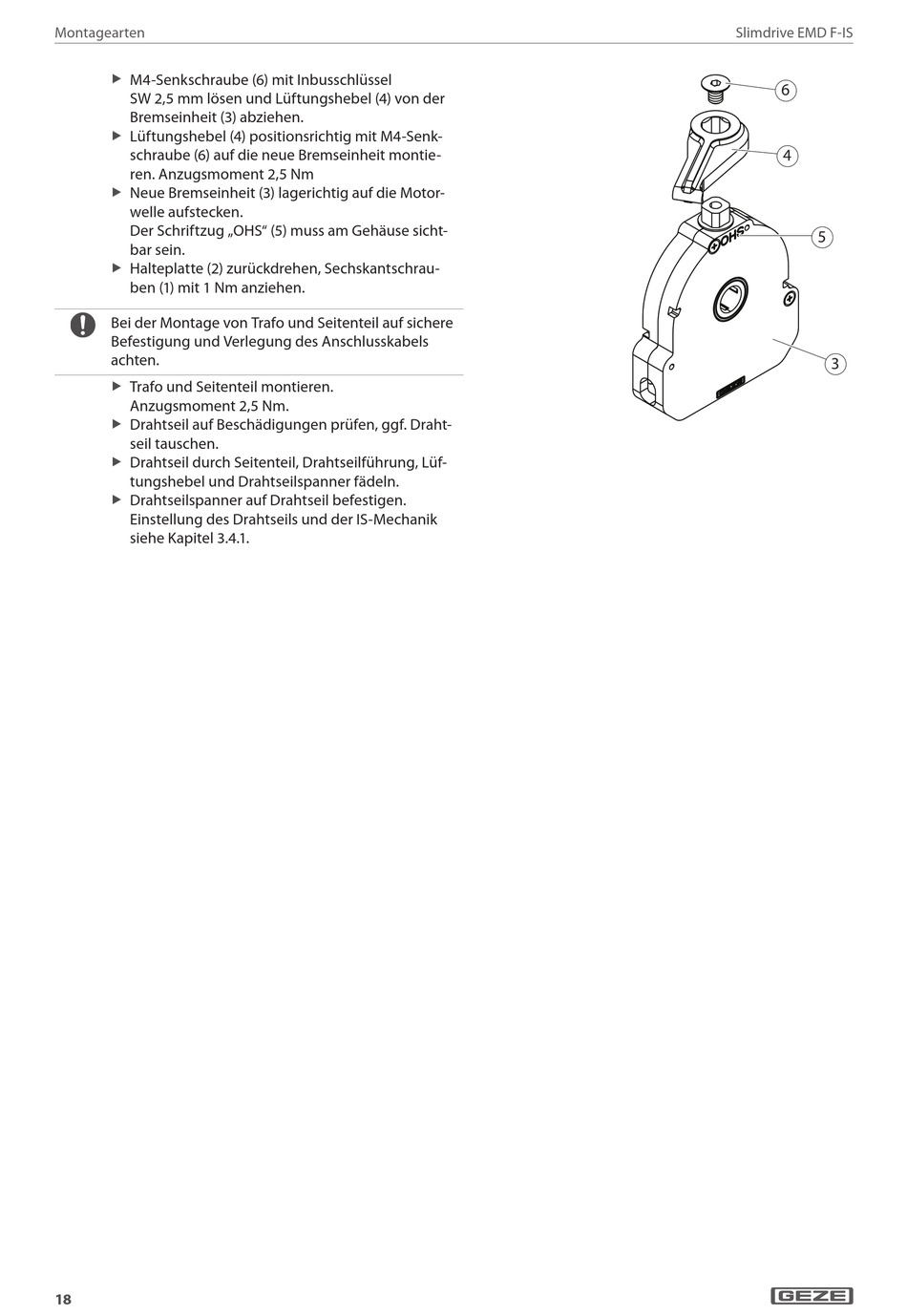

M4-Senkschraube (6) mit Inbusschlüssel
X
SW 2,5 mm lösen und Lüftungshebel (4) von der
Bremseinheit (3) abziehen.
Lüftungshebel (4) positionsrichtig mit M4-Senk-
X
schraube (6) auf die neue Bremseinheit montie-
ren. Anzugsmoment 2,5 Nm
Neue Bremseinheit (3) lagerichtig auf die Motor-
X
welle aufstecken.
Der Schriftzug „OHS" (5) muss am Gehäuse sicht-
bar sein.
Halteplatte (2) zurückdrehen, Sechskantschrau-
X
ben (1) mit 1 Nm anziehen.
Bei der Montage von Trafo und Seitenteil auf sichere
Befestigung und Verlegung des Anschlusskabels
achten.
Trafo und Seitenteil montieren.
X
Anzugsmoment 2,5 Nm.
Drahtseil auf Beschädigungen prüfen, ggf. Draht-
X
seil tauschen.
Drahtseil durch Seitenteil, Drahtseilführung, Lüf-
X
tungshebel und Drahtseilspanner fädeln.
Drahtseilspanner auf Drahtseil befestigen.
X
Einstellung des Drahtseils und der IS-Mechanik
siehe Kapitel 3.4.1.
18
Slimdrive EMD F-IS
6
4
5
3
