Deckenhaltebügel
arretiert

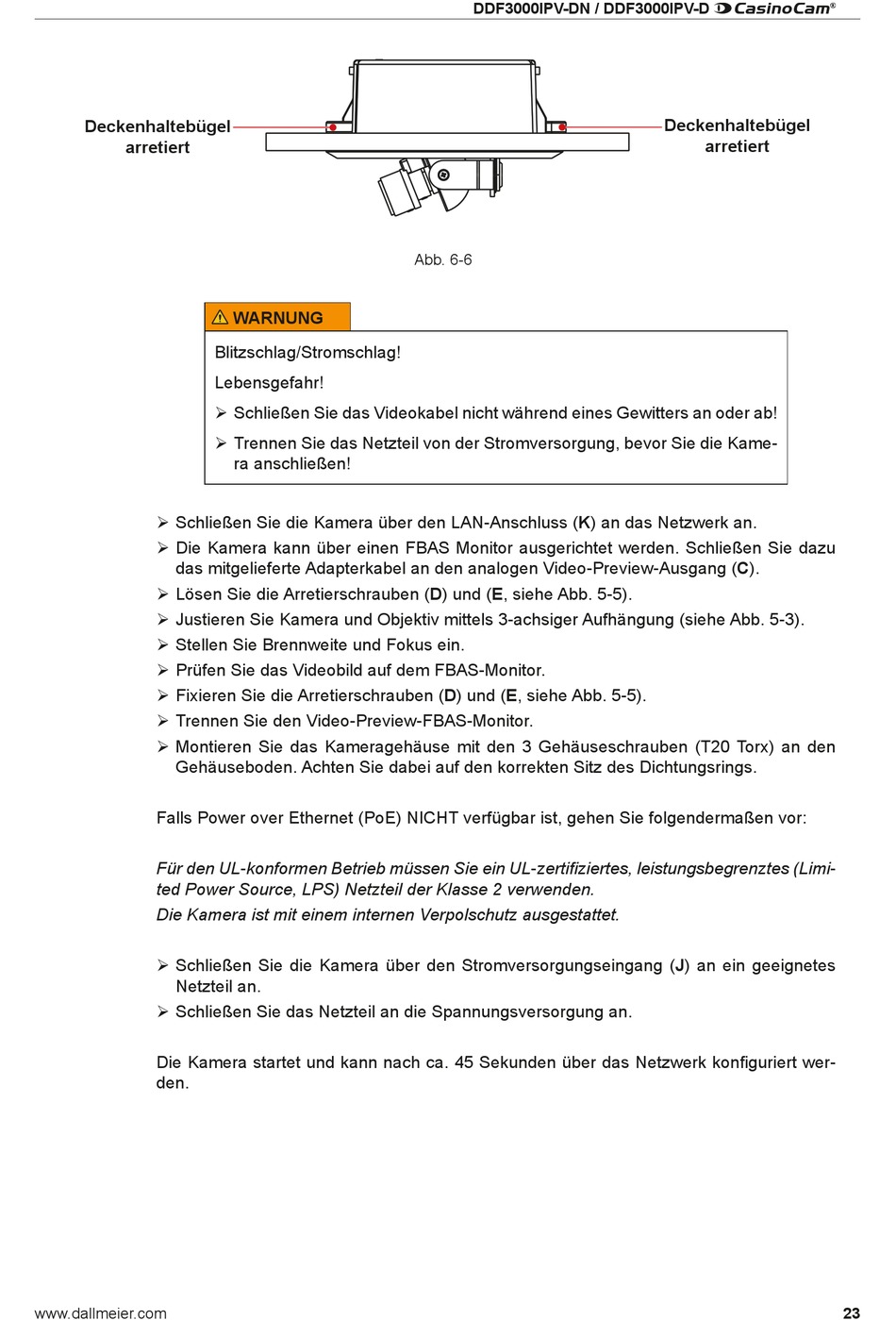

Schließen Sie die Kamera über den LAN-Anschluss (K) an das Netzwerk an.
Die Kamera kann über einen FBAS Monitor ausgerichtet werden. Schließen Sie dazu
das mitgelieferte Adapterkabel an den analogen Video-Preview-Ausgang (C).
Lösen Sie die Arretierschrauben (D) und (E, siehe Abb. 5-5).
Justieren Sie Kamera und Objektiv mittels 3-achsiger Aufhängung (siehe Abb. 5-3).
Stellen Sie Brennweite und Fokus ein.
Prüfen Sie das Videobild auf dem FBAS-Monitor.
Fixieren Sie die Arretierschrauben (D) und (E, siehe Abb. 5-5).
Trennen Sie den Video-Preview-FBAS-Monitor.
Montieren Sie das Kameragehäuse mit den 3 Gehäuseschrauben (T20 Torx) an den
Gehäuseboden. Achten Sie dabei auf den korrekten Sitz des Dichtungsrings.
Falls Power over Ethernet (PoE) NICHT verfügbar ist, gehen Sie folgendermaßen vor:
Für den UL-konformen Betrieb müssen Sie ein UL-zertifiziertes, leistungsbegrenztes (Limi-
ted Power Source, LPS) Netzteil der Klasse 2 verwenden.
Die Kamera ist mit einem internen Verpolschutz ausgestattet.
Schließen Sie die Kamera über den Stromversorgungseingang (J) an ein geeignetes
Netzteil an.
Schließen Sie das Netzteil an die Spannungsversorgung an.
Die Kamera startet und kann nach ca. 45 Sekunden über das Netzwerk konfiguriert wer-
den.
www.dallmeier.com
WARNUNG
Blitzschlag/Stromschlag!
Lebensgefahr!
Schließen Sie das Videokabel nicht während eines Gewitters an oder ab!
Trennen Sie das Netzteil von der Stromversorgung, bevor Sie die Kame-
ra anschließen!
DDF3000IPV-DN / DDF3000IPV-D
Abb. 6-6
Deckenhaltebügel
arretiert
23
