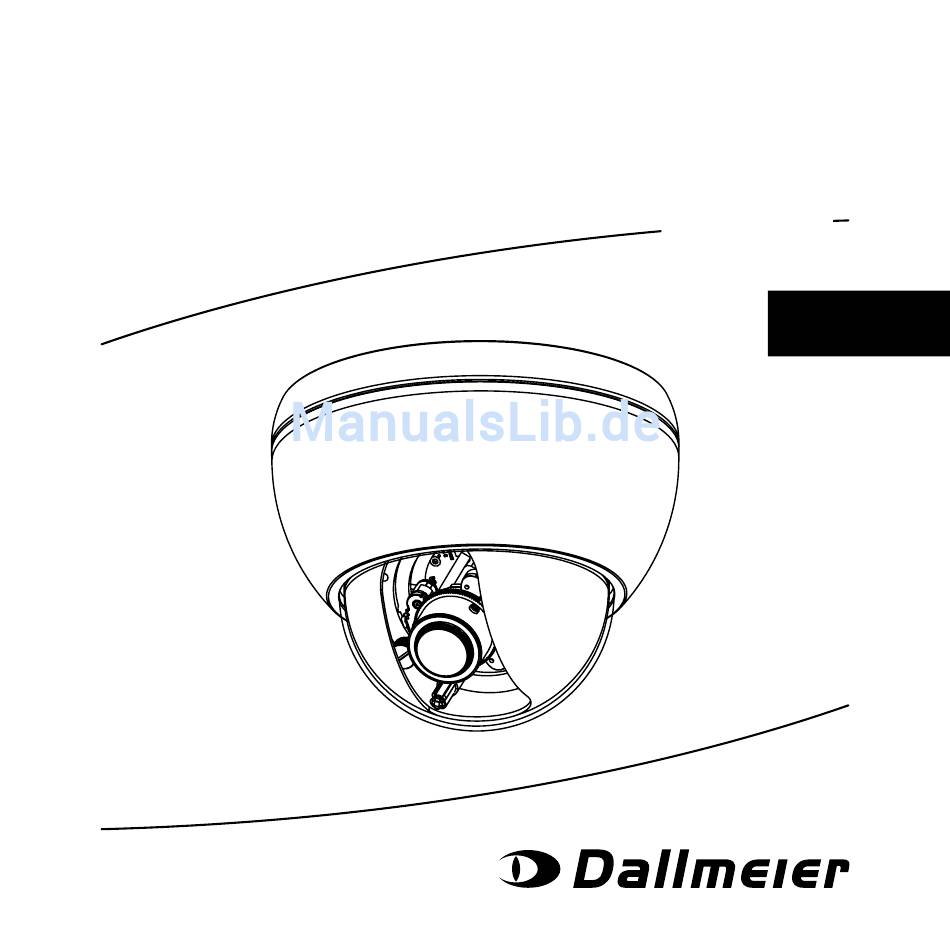

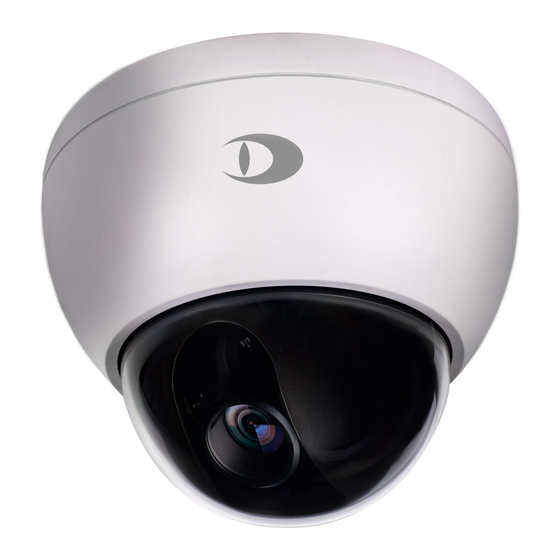

- Seite 1 DDF51(X)0HD-DN (Indoor) Inbetriebnahme Deutsch 007003 | Rev. 1.0.0 | 2018-06-01...
- Seite 2 Phillips von Phillips Screw Company mit Hauptsitz in Burlington, Massachusetts, USA. Die Nennung von Marken Dritter dient lediglich Informationszwecken. Dallmeier electronic respektiert das geistige Eigentum Dritter und ist stets um die Vollständigkeit bei der Kennzeichnung von Marken Dritter und Nennung des jeweiligen Rechteinhabers bemüht.
-
Seite 3: Inhaltsverzeichnis
Betrieb Zulassungen/Zertifizierungen 6 Anforderungen Umgebungsbedingungen Spannungsversorgung 7 Wartung und Reinigung Wartung und Prüfung des Geräts Reinigung des Gehäuses und der Plastikkuppel Reinigung des Objektivs 8 Installation und Inbetriebnahme 9 Verbindung und Login Verbindung Login 10 Technische Produktspezifikation (Eckdaten) 11 Abmessungen Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... -
Seite 4: Gültigkeit
Bewahren Sie alle Dokumente in einem gut lesbaren Zustand und an einem geeig- neten Ort auf, um ein späteres Nachschlagen zu ermöglichen. Prüfen Sie regelmäßig die Webseite www.dallmeier.com auf mögliche Aktualisie- rungen der Produktdokumentation. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... -
Seite 5: Dieses Dokument
Eigenschaften des Geräts. Zielgruppe des Dokuments sind geschulte Systemintegratoren (Errichter von Videosicherheitssystemen). Konfiguration Das Dokument „Konfiguration“ enthält detaillierte Beschreibungen zur Konfigura- tion des Geräts. Zielgruppe des Dokuments sind geschulte Systemintegratoren (Errichter von Videosicherheitssystemen). Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... -
Seite 6: Darstellungskonventionen
ACHTUNG wird verwendet, um auf Praktiken hinzuweisen, bei denen keine Verletzungsgefahr besteht und kennzeichnet Maßnahmen zur Vermeidung von Geräte- und/oder Sachschäden durch fehlerhafte Aufstellung, Montage, Verka- belung, Bedienung, Konfiguration oder Wartung des Geräts. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... - Seite 7 Geräts (Gehäuseteile, Befestigungselemente, Anschlüsse/Schnittstellen etc.) oder auf Bedienelemente der webbasierten grafischen Benutzeroberfläche des Geräts (Menüpunkte, Schaltflächen etc.). Kursiv formatierte Absätze bieten Informationen zu Grundlagen, Besonderhei- ten und effizienter Vorgehensweise sowie allgemeine Empfehlungen. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
-
Seite 8: Sicherheitshinweise
Gesetze und Verordnungen in Bezug auf Daten-, Arbeits- und Umwelt- schutz. Stellen Sie deren Einhaltung sicher. • Systemkomponenten Verwenden Sie nur interne Komponenten, die von Dallmeier geprüft und frei- gegeben wurden. Nicht geeignete interne Komponenten können zu Funktions- störungen, Beschädigungen, Datenverlust und zum Verlust der Gewährleistung führen. - Seite 9 Produktspezifikation. Bewahren Sie alle Dokumente in einem gut lesbaren Zustand und an einem geeigneten Ort auf, um ein späteres Nachschlagen zu ermöglichen. Prüfen Sie regelmäßig die Webseite www.dallmeier.com auf mögliche Aktuali- sierungen der Produktdokumentation. • Kondenswasser Wenn das Gerät von kalter in warme Umgebung gebracht wird, kann entstehen- des Kondenswasser zu Funktionsstörungen und Beschädigungen führen.
- Seite 10 Beachten Sie die Vorgaben der technischen Daten, die Anforderungen an die Betriebsumgebung und die Wartungsvorschriften. • Fremdkörper im Gerät Wenn Gegenstände oder Flüssigkeiten in das Gerät gelangen, trennen Sie es sofort von der Stromversorgung (Netzstecker ziehen bzw. PoE-Verbindung trennen). Verständigen Sie Ihren zuständigen Vertriebspartner. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 11 • Entsorgen des Geräts Entsorgen Sie elektrische und elektronische Geräte nicht im Hausmüll. Trennen Sie das Gerät von der Stromversorgung. Entfernen Sie alle angeschlossenen Geräte. Geben Sie das Gerät an Ihren zuständigen Vertriebspartner zurück. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
-
Seite 12: Allgemeine Hinweise
• Drei Befestigungsschrauben und drei Kunststoffspreizdübel zur Montage des Gehäusebodens • Bohrschablone (gedruckt und auf DVD-ROM) • Produktdokumentation (gedruckt und/oder auf DVD-ROM) Der Lieferumfang kann abhängig von der bestellten Ausstattung, der Geräte- variante oder dem Zielland abweichen. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... -
Seite 13: Transport Und Verpackung
DDF51(X)0HD-DN-SM (Indoor) Transport und Verpackung Bewahren Sie die Originalverpackung für den späteren Transport auf. Dallmeier übernimmt keine Verantwortung für Schäden durch unsachgemäßen Transport. Der Versand sollte nur in der Originalverpackung erfolgen. Falls die Originalverpackung nicht mehr zur Verfügung steht, achten Sie auf eine Verpackung, die ausreichend Schutz vor Beschädigungen, Nässe, Hitze und Kälte... -
Seite 14: Bestimmungsgemäße Verwendung
Das Gerät ist ausschließlich zur Verwendung im Innenbereich konzipiert. Eine Installation im Außenbereich ist unzulässig und kann zu Funktionsstörungen, Beschädigungen, Datenverlust und zum Verlust der Gewährleistung führen. ➡ Installieren/betreiben Sie das Gerät nicht im Freien. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... -
Seite 15: Betrieb
• Der automatische Weißabgleich (AWB) ist abhängig von der verwendeten Beleuchtung und kann z. B. bei Mischlicht (bestehend aus Kunstlicht und Tageslicht) zu Farbverfälschungen führen. • Eine schlechte Beleuchtung kann zu fehlerhaftem Weißabgleich führen. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... -
Seite 16: Zulassungen/Zertifizierungen
Zum Zeitpunkt der Erstellung dieses Dokuments lagen die folgenden Zulassungen/ Zertifizierungen für das Gerät vor: • CE • FCC • RCM • UL • geprüft nach DIN 50130-4 Beachten Sie mögliche Aktualisierungen auf www.dallmeier.com. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... -
Seite 17: Anforderungen
Die Verwendung des Geräts bei ungeeigneten Umgebungsbedingungen kann zu einer verkürzten Lebensdauer des Geräts sowie zu Fehlfunktionen oder Beschä- digungen des Geräts führen. ➡ Installieren/betreiben Sie das Gerät nur bei geeigneten Umgebungsbedin- gungen. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... -
Seite 18: Spannungsversorgung
➡ Führen Sie alle nach aktuell gültigen DIN-, VDE- und ISO-Normen vorge- schriebenen Schutzmaßnahmen aus, die für eine normgerechte Erdung des Geräts sorgen, um die Sicherheit von Personen (Schutz gegen gefährliche Berührungsspannungen) sicherzustellen. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... - Seite 19 Schutzmaßnahmen aus, die für eine normgerechte Erdung und einen korrekten (Blitzschutz-)Potentialausgleich des Geräts sorgen, um die Sicherheit des Geräts (Schutz gegen Blitzschlag und Überspannungen) sowie dessen Störfestigkeit gegen elektromagnetische Störungen (EMI) sicherzu- stellen. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 20 Ihres PoE-Switches bzw. PoE-Midspan-Device ab oder trennen Sie einen verwendeten 1-Port-PoE-Injektor von der Stromversorgung, bevor Sie das PoE-Endgerät (dieses Gerät) abstecken, um Schäden an den Kontakten der RJ45-Steckverbinder durch Kontaktabbrand zu vermeiden. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
-
Seite 22: Wartung Und Reinigung
• Verwenden Sie keine haushaltsüblichen Glasreiniger. • Vermeiden Sie starkes Reiben. • Zum Abtrocknen der Kuppel diese vorsichtig mit einem sauberen, weichen, trockenen und antistatischen Tuch abtupfen, um ein Verkratzen der Ober- fläche zu vermeiden. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... -
Seite 23: Reinigung Des Objektivs
Objektivreinigung geeignet sind. • Verwenden Sie keine organischen Lösungsmittel (Alkohol, Benzin) zur Reinigung der Objektivlinse. • Achten Sie generell darauf, die Objektivlinse nicht zu berühren, um Finger- abdrücke zu vermeiden. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... -
Seite 24: Installation Und Inbetriebnahme
• Drei Schrauben (Ø 4 – 4,5 mm) zur Montage des Gehäusebodens sowie gegebe- nenfalls passende Dübel (je nach Baumaterial des Tragelements) • Schraubendreher für Phillips Kreuzschlitzschrauben PH1 zum Ausbau des Kameramoduls (nur bei Verwendung einer Speicherkarte erforderlich) Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... - Seite 25 ➡ Verwenden Sie zur Befestigung des Gehäusebodens nur Schrauben und gegebenenfalls Dübel, die für die jeweilige Decken-/Wandbeschaffenheit (Konstruktionswerkstoff) geeignet sind, wie beispielsweise: • Kunststoffspreizdübel für Mauerwerk (Beton/Ziegel) • Kipp- oder Federklappdübel für Trockenbau-/Hohlraumkonstruktionen (Gipskarton) Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 26 ➡ Schrauben Sie die Gehäuseabdeckung (einschließlich der Kuppel) entgegen dem Uhrzeigersinn vom Gehäuseboden ab. Achten Sie darauf, die Kuppel nicht mit bloßen Fingern zu berühren, um Fingerabdrücke zu vermeiden (antistatische dünne Baumwollhandschuhe tragen). Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 27 Inbetriebnahme DDF51(X)0HD-DN-SM (Indoor) ❷ ➡ Nehmen Sie die Gehäuseabdeckung vom Gehäuseboden ab. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 28 DDF51(X)0HD-DN-SM (Indoor) Inbetriebnahme Maximal zulässiger Schwenk-, Neige- und Rollbereich Schwenken: 45° Max. ±90° ⓐ ⓐ Rändelschraube (Rollachse) Rollen: Max. ±180° Neigen: Max. ±45° ⓐ Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 29 Schwenk-, Neige- und Rollbereich der 3-Achsen-Kamera- aufhängung. Die angegebenen zulässigen Winkelwerte für den maximalen Schwenk-, Neige- und Rollbereich basieren auf der werkseitig voreingestellten Standardblickrich- tung der Kamera, wie in vorangehender Illustration abgebildet. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
-
Seite 30: Optionaler Zwischenschritt - Einsetzen Einer Speicherkarte
Position im Gehäuseboden (Kabeldurchführung als Referenzpunkt zur späteren korrekten Ausrichtung beim Wiedereinbau verwenden). ➡ Lösen Sie die drei Befestigungsschrauben des Kameramoduls (siehe nach- folgende Abbildung). ➡ Entnehmen Sie das Kameramodul vorsichtig aus dem Gehäuseboden. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... - Seite 31 Inbetriebnahme DDF51(X)0HD-DN-SM (Indoor) Phillips PH1 (3×) Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 32 DDF51(X)0HD-DN-SM (Indoor) Inbetriebnahme ⓐ ⓑ ⓐ Speicherkartenschacht ⓑ microSDXC-Karte (optional) Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 33 Die Verwendung einer inkompatiblen Speicherkarte kann das Gerät, die Speicherkarte sowie die darauf gespeicherten Daten beschädigen und zu Funk- tionsstörungen oder Datenverlust führen. ➡ Verwenden Sie ausschließlich Speicherkarten, die von Dallmeier geprüft und freigegeben wurden (Nichtbeachtung kann zum Verlust der Gewährleis- tung führen).
- Seite 34 Richten Sie die Bohrschablone mit der Markierung für die Kabeleinführung entsprechend aus. Falls Sie die mitgelieferte Bohrschablone nicht mehr zur Hand haben, finden Sie diese auch unter www.dallmeier.com auf der entsprechenden Produktseite zum Gerät. Achten Sie jedoch darauf, die heruntergeladene Bohrschablone ohne Skalierung im Maßstab 1:1 auszudrucken.
- Seite 35 Inbetriebnahme DDF51(X)0HD-DN-SM (Indoor) Verdeckte Kabelführung durch die Decke oder Wand Seitliche Kabelführung entlang der Decke oder Wand Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 36 DDF51(X)0HD-DN-SM (Indoor) Inbetriebnahme A-❹ Ø 5 – 6 mm Ø 25 mm Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 37 Dübel zu verwenden, wie beispielsweise bei Platten aus Holz (hier reicht im Allgemeinen die Verwendung von gängigen Spanplatten- schrauben). Wenn Sie also später ausschließlich Schrauben und keine Dübel zur Montage des Gehäusebodens verwenden, sind keine Bohrlöcher für Dübel erforderlich. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 38 DDF51(X)0HD-DN-SM (Indoor) Inbetriebnahme A-❺ ⓐ ⓐ Geschlitzte Gummitülle ➡ Drücken Sie die geschlitzte Gummitülle von innen aus dem Gehäuseboden heraus. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 39 Beachten Sie, dass sich später diejenige Seite der Gummitülle, die den größeren Durchmesser aufweist, an der Außenseite des Gehäusebodens befinden muss, um ein Eindringen von Staub und Schmutzpartikeln durch das Decken- oder Wandloch bestmöglich zu verhindern. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 40 DDF51(X)0HD-DN-SM (Indoor) Inbetriebnahme A-❼ ➡ Führen Sie Ihr vorkonfektioniertes RJ45-Patchkabel (geschirmt, ab Cat.5e) durch die Kabelöffnung im Gehäuseboden. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 41 Position von außen in den Gehäuseboden (vorher auf ausreichende Länge des Kabels im Gehäuseboden für den späteren Anschluss an die RJ45-Buchse der Kamera achten). ➡ Stellen Sie den korrekten Sitz der Gummitülle sicher. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 42 DDF51(X)0HD-DN-SM (Indoor) Inbetriebnahme B-❹ Ø 5 – 6 mm Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 43 Dübel zu verwenden, wie beispielsweise bei Platten aus Holz (hier reicht im Allgemeinen die Verwendung von gängigen Spanplatten- schrauben). Wenn Sie also später ausschließlich Schrauben und keine Dübel zur Montage des Gehäusebodens verwenden, sind keine Bohrlöcher für Dübel erforderlich. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 44 DDF51(X)0HD-DN-SM (Indoor) Inbetriebnahme B-❺ ⓐ ⓐ Geschlitzte Gummitülle ➡ Drücken Sie die geschlitzte Gummitülle von innen aus dem Gehäuseboden heraus. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 45 Inbetriebnahme DDF51(X)0HD-DN-SM (Indoor) B-❻ ⓐ ⓐ Verschlussteil der seitlichen Kabeldurchführung ➡ Drücken Sie das Verschlussteil der seitlichen Kabeldurchführung wie oben abgebildet aus dem Gehäuseboden heraus. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 46 DDF51(X)0HD-DN-SM (Indoor) Inbetriebnahme B-❼ ⓐ Geschirmtes Patchkabel mit RJ45 (8P8C) Modularstecker ⓐ ➡ Führen Sie Ihr vorkonfektioniertes RJ45-Patchkabel (geschirmt, ab Cat.5e) durch die Kabelöffnung im Gehäuseboden. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 47 ➡ Stellen Sie sicher, dass das Kabel korrekt in der seitlichen Kabeldurchführung des Gehäusebodens sitzt (vorher auf ausreichende Länge des Kabels im Gehäuseboden für den späteren Anschluss an die RJ45-Buchse der Kamera achten). Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 48 DDF51(X)0HD-DN-SM (Indoor) Inbetriebnahme ❽ ➡ Befestigen Sie den Gehäuseboden mit drei geeigneten Schrauben an der Decke/Wand (je nach Baumaterial des Tragelements vorher passende Dübel in gegebenenfalls vorhandene Bohrlöcher stecken). Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 49 Inbetriebnahme DDF51(X)0HD-DN-SM (Indoor) Abbildungen zeigen verdeckte Kabelführung durch die Decke Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 50 DDF51(X)0HD-DN-SM (Indoor) Inbetriebnahme ❾ ⓐ ⓐ LAN / PoE (RJ45-Buchse, PoE-Standard IEEE 802.3af) Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 51 Stecker oder eingeklemmte/abgeknickte Kabel zu vermeiden! ➡ Stellen Sie die erforderliche Brennweite (Zoom) und die optimale Fokus- position im Kamera-Dialog „Objektivsteuerung“ ein. ➡ Wiederholen Sie die letzten beiden Schritte, bis die erfasste Szene Ihren Anforderungen entspricht. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 52 DDF51(X)0HD-DN-SM (Indoor) Inbetriebnahme ❿ ➡ Bringen Sie die Gehäuseabdeckung wieder am Gehäuseboden an. Tragen Sie dabei antistatische dünne Baumwollhandschuhe, um Fingerab- drücke auf der Kuppel zu vermeiden. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
- Seite 53 Schwarze Dome-Innenabdeckung ➡ Schrauben Sie die Gehäuseabdeckung im Uhrzeigersinn bis zum Anschlag auf den Gehäuseboden. ACHTUNG: Achten Sie darauf, dass der Umgebungslichtsensor nicht von der schwarzen Dome-Innenabdeckung verdeckt wird (die Kuppel entsprechend drehen). Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
-
Seite 54: Verbindung Und Login
Windows 7 / 10 (jeweils mit aktuellstem Service Pack) Webbrowser Microsoft Internet Explorer 11 (Windows 7) Microsoft Edge (Windows 10) Google Chrome Mozilla Firefox (jeweils aktuellste Version) Browsereinstellungen JavaScript aktiviert Ethernet 100 Mbit/s Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... -
Seite 55: Verbindung
➡ Geben Sie die IP-Adresse des Geräts in die Adresszeile des Webbrowsers ein. ➡ Bestätigen Sie die Eingabe. Die Verbindung zum Gerät wird daraufhin hergestellt. Nach erfolgreicher Verbindung zum Gerät wird der Login-Dialog angezeigt. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... -
Seite 56: Login
➡ Bestätigen Sie mit „OK“. Nach erfolgreicher Anmeldung wird die grafische Benutzeroberfläche des Konfigu- rationsmodus angezeigt. ➡ Konfigurieren Sie alle erforderlichen Einstellungen. ➡ Klicken Sie abschließend „LOGOUT“, um sich vom Gerät korrekt abzumelden. Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... -
Seite 58: Technische Produktspezifikation (Eckdaten)
Schnittstellen Ethernet 1× RJ45-Buchse: • 10BASE-T • 100BASE-TX • PoE (IEEE 802.3af) Speicherkartensteckplatz 1× (microSDXC-kompatibel) Zusätzliche Ausstattung Umgebungslichtsensor 1× Elektrische Merkmale Spannungsversorgung Power-over-Ethernet (PoE, Class 0) PoE-Standard IEEE 802.3af Leistungsaufnahme Max. 6 W Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... - Seite 59 Ca. 700 g Umgebungsbedingungen Geeignete Aufstellungsorte Indoor (Innenbereich) Betriebstemperatur −20 °C bis +50 °C Relative Luftfeuchtigkeit 0 % – 90 % RH, nicht kondensierend Zulassungen/Zertifizierungen • CE • FCC • RCM • UL • geprüft nach DIN 50130-4 Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com...
-
Seite 60: Abmessungen
DDF51(X)0HD-DN-SM (Indoor) Inbetriebnahme 11 Abmessungen Ø 149 mm Ø 110 mm 74 mm 50 mm Ø 101 mm Rev. 1.0.0 | © 2018 Dallmeier | www.dallmeier.com... - Seite 64 Dallmeier electronic GmbH & Co.KG Bahnhofstraße 16 · 93047 Regensburg · Deutschland Telefon +49 941 8700-0 · Fax +49 941 8700-180 www.dallmeier.com · info@dallmeier.com...
