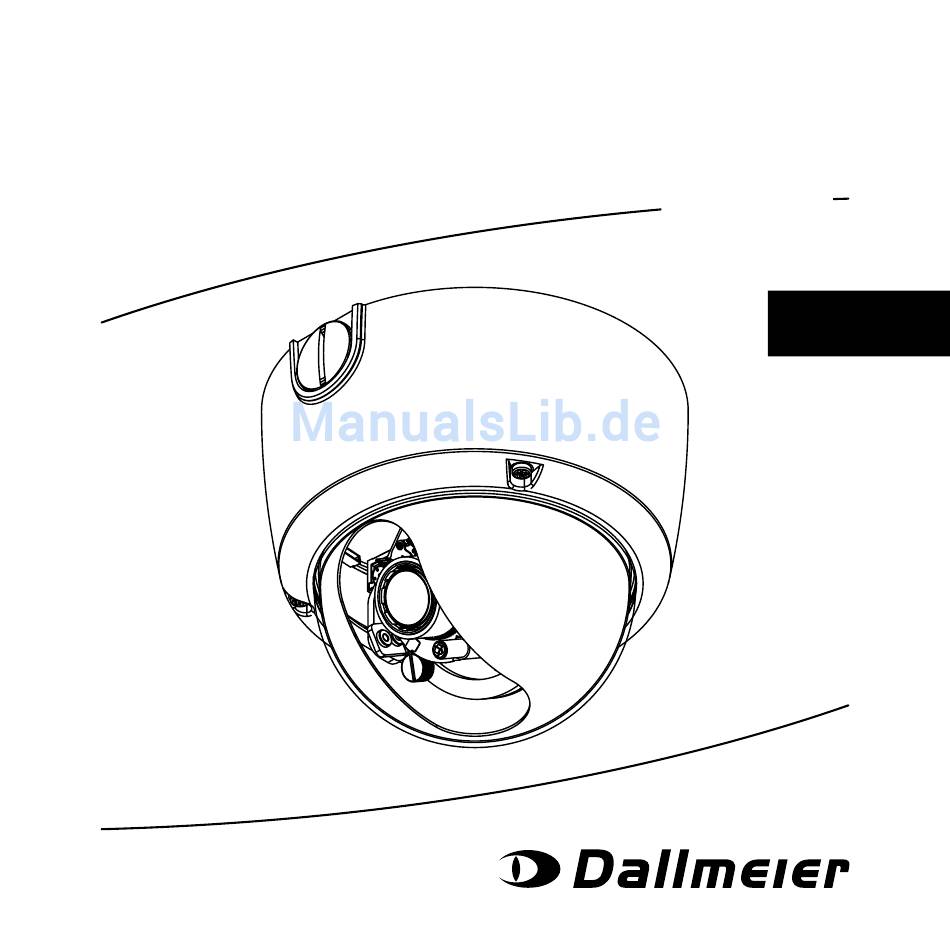

- Seite 1 DDF4520HDV-DN Inbetriebnahme Deutsch 004728 / 1.0.3 / 2017-02-27...
-
Seite 2: Informationen Zu Urheberrecht, Marken, Geschmacksmustern
Hauptsitz in Redmond, Washington, USA. Die Nennung von Marken Dritter dient lediglich Informationszwecken. Dallmeier electronic respektiert das geistige Eigentum Dritter und ist stets um die Vollständigkeit bei der Kenn- zeichnung von Marken Dritter und Nennung des jeweiligen Rechteinhabers bemüht. Sollte im Einzelfall auf geschützte Rechte nicht gesondert hingewiesen werden, berechtigt dies nicht zu der Annahme, dass die Marke... -
Seite 3: Inhaltsverzeichnis
Inbetriebnahme DDF4520HDV-DN-SM Inhaltsverzeichnis 1 Gültigkeit 2 Dokumente Datenblatt Inbetriebnahme Konfiguration 3 Darstellungskonventionen 4 Sicherheitshinweise 5 Allgemeine Hinweise Lieferumfang Transport und Verpackung Gewährleistung Zulassungen/Zertifizierungen Bestimmungsgemäße Verwendung 6 Anforderungen Allgemein Betrieb 7 Wartung 8 Installation und Inbetriebnahme 9 Verbindung und Login Verbindung... -
Seite 4: Gültigkeit
DDF4520HDV-DN-SM Inbetriebnahme 1 Gültigkeit Dieses Dokument ist gültig für folgendes Gerät: • DDF4520HDV-DN-SM (Aufputzvariante) Abbildungen in diesem Dokument können vom tatsächlichen Produkt abweichen. 2 Dokumente Datenblatt Das Dokument „Datenblatt“ enthält detaillierte technische Spezifikationen und Eigenschaften des Geräts. Zielgruppe dieses Dokuments sind geschulte Systemintegratoren. -
Seite 5: Darstellungskonventionen
Inbetriebnahme DDF4520HDV-DN-SM 3 Darstellungskonventionen Dieses Dokument kann verschiedene Warnworte und Warnsymbole enthalten, die auf potenzielle Gefahrenquellen hinweisen: GEFAHR GEFAHR kennzeichnet eine Gefahr, die zu Tod oder schwerer Verletzung führt, wenn sie nicht vermieden wird. WARNUNG WARNUNG kennzeichnet eine Gefahr, die zu Tod oder schwe- rer Verletzung führen kann, wenn sie nicht vermieden wird. - Seite 6 DDF4520HDV-DN-SM Inbetriebnahme Zur Verbesserung der Übersichtlichkeit und Lesbarkeit dieses Dokuments werden verschiedene Textformatierungen und Hervorhebungen verwendet: Handlungsanweisungen sind durch Pfeile ( ➡ ) gekennzeichnet: ➡ Führen Sie Handlungsanweisungen stets in der beschriebenen Reihenfolge aus. Fett/kursiv formatierte Ausdrücke weisen in der Regel auf ein Bedienelement am Gerät (Schalter, Beschriftungen) oder dessen Benutzeroberfläche (Buttons,...
-
Seite 7: Sicherheitshinweise
Gesetze und Verordnungen in Bezug auf Daten-, Arbeits- und Umweltschutz. Stellen Sie ihre Einhaltung sicher. • Systemkomponenten Verwenden Sie nur interne Komponenten, die von Dallmeier geprüft und frei- gegeben wurden. Nicht geeignete interne Komponenten können zu Funktions- störungen, Beschädigungen, Datenverlust und zum Verlust der Gewährleistung führen. - Seite 8 DDF4520HDV-DN-SM Inbetriebnahme • Dokumentation Lesen Sie die mitgelieferten Dokumente sorgfältig und vollständig. Beachten Sie immer die enthaltenen Anweisungen, Hinweise und Warnungen. Die Produktdokumentation umfasst verschiedene Dokumente, die gedruckt und/oder auf einem digitalen Medium mitgeliefert werden. Bewahren Sie alle Dokumente in einem gut lesbaren Zustand an einem geeig- neten Ort auf, um ein späteres Nachschlagen zu ermöglichen.
- Seite 9 Inbetriebnahme DDF4520HDV-DN-SM • Betriebsbedingungen Ungeeignete Betriebsbedingungen können zu einer verkürzten Lebensdau- er, Funktionsstörungen, Beschädigungen, Datenverlust und zum Verlust der Gewährleistung führen. Beachten Sie die Vorgaben der technischen Daten, die Anforderungen an die Betriebsumgebung und die Wartungsvorschriften. • Fremdkörper Wenn Gegenstände oder Flüssigkeiten in das Gerät gelangen, trennen Sie es sofort von der Stromversorgung (Netzstecker ziehen).
-
Seite 10: Allgemeine Hinweise
DDF4520HDV-DN-SM Inbetriebnahme 5 Allgemeine Hinweise Lieferumfang Im Standardlieferumfang sind enthalten: 1× Dokumentation „Konfiguration“ (auf DVD-ROM) 1× Dokumentation „Inbetriebnahme“ (gedruckt und auf DVD-ROM) 1× Kabelstrang (Video OUT, Power IN) für den Innenbereich (vorinstalliert) 1× Kabelstrang (Video OUT, Power IN, Ethernet) für den Außenbereich 1×... -
Seite 11: Transport Und Verpackung
DDF4520HDV-DN-SM Transport und Verpackung Bewahren Sie die Originalverpackung für den späteren Transport auf. Dallmeier übernimmt keine Verantwortung für Schäden durch unsachgemäßen Transport. Der Versand sollte nur in der Originalverpackung erfolgen. Falls die Originalverpackung nicht mehr zur Verfügung steht, achten Sie auf eine Ver- packung, die ausreichend Schutz vor Beschädigungen, Nässe, Hitze und Kälte bietet. -
Seite 12: Bestimmungsgemäße Verwendung
DDF4520HDV-DN-SM Inbetriebnahme Bestimmungsgemäße Verwendung Die DDF4520HDV-DN-SM (Aufputzvariante) ist eine hybride HD Netzwerk-Kamera, verbaut in einem vandalismusgeschützten (IK10) Dome-Gehäuse. Neben HD Video über IP (Ethernet) bietet die hybride Kamera die gleichzeitige analoge SD (PAL/NTSC) Videoausgabe über BNC (FBAS). Die Kamera ist für die Montage an tragenden Decken und Wänden im Innenbe- reich konzipiert und kann über PoE (Power over Ethernet, Class 0, IEEE 802.3af) - Seite 13 Inbetriebnahme DDF4520HDV-DN-SM ACHTUNG • Entfernen Sie bei Installationen im Außenbereich vorsichtig den vorinstallierten Kabelstrang. Verwenden Sie stattdessen immer den mitgelieferten Kabelstrang (Video OUT, Power IN, Ethernet) und die PG16 Kabelverschraubung. • Setzen Sie das Gerät nicht direktem Wettereinfluss (Regen, direkter Sonneneinstrahlung etc.) aus.
-
Seite 14: Anforderungen
DDF4520HDV-DN-SM Inbetriebnahme 6 Anforderungen Allgemein Schädliche Umgebungsbedingungen können die Lebensdauer des Geräts verkür- zen und Fehlfunktionen oder Beschädigungen verursachen. Installieren/betreiben Sie das Gerät nicht an Orten mit • viel Staub oder Schmutz, • Wasser- oder Öldampf (z. B. Küche), • direkter Sonneneinstrahlung, •... - Seite 15 Inbetriebnahme DDF4520HDV-DN-SM • Trennen Sie das separate 12 V DC Netzteil immer von der Stromversorgung (Netzstecker ziehen), bevor Sie das Gerät anschließen oder abtrennen. • Für den UL-konformen Betrieb des Geräts mit einem separaten 12 V DC Netzteil müssen Sie immer ein UL-zertifiziertes, leistungsbegrenztes (LPS – Limited Power Source) Netzteil der Klasse 2 verwenden.
-
Seite 16: Wartung
DDF4520HDV-DN-SM Inbetriebnahme 7 Wartung Das Gerät darf zur Inbetriebnahme, Prüfung, Wartung und Reparatur nur von geschultem Fachpersonal geöffnet werden. Reinigung Sollte eine Reinigung des Geräts erforderlich sein, beachten Sie die folgenden Hinweise: ACHTUNG Beschädigung der Oberfläche des Geräts ➡ Reinigen Sie das Gehäuse (außen) mit einem weichen, trockenen und antistatischen Tuch. - Seite 17 Inbetriebnahme DDF4520HDV-DN-SM ACHTUNG Beschädigung der Kuppeloberfläche ➡ Reinigen Sie die Plastikkuppel mit Wasser und etwas Haushaltsspülmittel. Verwenden Sie dazu ein weiches, fusselfreies Tuch oder Schwamm. • Reiben Sie die Kuppel niemals trocken ab. • Verwenden Sie keine haushaltsüblichen Glasreiniger. • Vermeiden Sie starkes Reiben.
-
Seite 18: Installation Und Inbetriebnahme
DDF4520HDV-DN-SM Inbetriebnahme 8 Installation und Inbetriebnahme Die Installation und Inbetriebnahme des Geräts darf nur von geschultem Fachper- sonal durchgeführt werden. WARNUNG Herabfallen des Geräts/von Objekten oder Deckeneinsturz Lebensgefahr oder schwere Kopfverletzungen ➡ Beachten Sie die Herstellerangaben zur maximalen Tragfä- higkeit des Tragelements. - Seite 19 Inbetriebnahme DDF4520HDV-DN-SM ACHTUNG Geräteschäden durch unsachgemäße Spannungsversorgung Die Spannungsversorgung des Geräts kann entweder über PoE (Power over Ethernet, Class 0, IEEE 802.3af) oder über ein separates 12 V DC Netzteil erfolgen. Verwenden Sie jedoch niemals beide Stromquellen gleichzei- tig. Für den UL-konformen Betrieb des Geräts mit einem separa- ten 12 V DC Netzteil müssen Sie immer ein UL-zertifiziertes,...
- Seite 20 DDF4520HDV-DN-SM Inbetriebnahme ❶ ⓐ Torx-Spezialschraubendreher (T20 H) ⓐ www.dallmeier.com...
- Seite 21 Inbetriebnahme DDF4520HDV-DN-SM ⓐ 3× Torx-Sicherheitsschraube (Torx-TR 20) ⓐ ➡ Lösen Sie die drei Torx-Sicherheitsschrauben (Torx-TR 20) des Gehäuses mit einem Torx-Spezialschraubendreher (T20 H). www.dallmeier.com...
- Seite 22 DDF4520HDV-DN-SM Inbetriebnahme ❷ ➡ Nehmen Sie das Gehäuse/die Kuppel vom Gehäuseboden ab. www.dallmeier.com...
- Seite 23 Inbetriebnahme DDF4520HDV-DN-SM ❸ ⓐ Blindstopfen/ Verschlussschraube ⓑ Dichtungsring ⓐ ⓑ ➡ Entfernen Sie den Blindstopfen/die Verschlussschraube der seitlichen Kabel- durchführung (Schraubendreher verwenden). www.dallmeier.com...
- Seite 24 DDF4520HDV-DN-SM Inbetriebnahme ⓐ Alternative Kabeldurchführung ⓐ Verwenden Sie zum sicheren Verschließen der nicht genutzten Kabeldurchfüh- rung immer den Blindstopfen/die Verschlussschraube und den Dichtungsring (der Dichtungsring ist nur beim Verschließen der seitlichen Kabeldurchführung notwendig, siehe vorherige Seite). www.dallmeier.com...
- Seite 25 Inbetriebnahme DDF4520HDV-DN-SM ❹ ⓐ ⓐ Anschlussplatine www.dallmeier.com...
- Seite 26 DDF4520HDV-DN-SM Inbetriebnahme ⓑ ⓒ ⓓ ⓐ ⓔ ⓐ Anschlussplatine ⓑ 4-Pin Stiftleiste: Analog Video OUT / 12 V DC Power IN ⓒ Geschirmte RJ45-Ethernet-Buchse / PoE (IEEE 802.3af) ⓓ 8-Pin Stiftleiste: Ethernet / PoE (IEEE 802.3af) ⓔ 2-Pin Stiftleiste: Ethernet-Schirmleitung www.dallmeier.com...
- Seite 27 Inbetriebnahme DDF4520HDV-DN-SM ACHTUNG Geräteschäden durch unsachgemäße Verkabelung ➡ Entfernen Sie bei Installationen im Außenbereich vorsichtig den vorinstallierten Kabelstrang (Anschluss ⓑ). Verwenden Sie stattdessen immer den mitgelieferten Outdoor-Kabelstrang (Video OUT, Power IN, Ethernet) und die PG16 Kabelverschraubung. Beachten Sie jedoch: • Verwenden Sie niemals die geschirmte RJ45-Ethernet- Buchse ⓒ, wenn Sie die Anschlüsse ⓓ+ⓔ...
-
Seite 28: Indoor Installation
DDF4520HDV-DN-SM Inbetriebnahme Indoor Installation Power IN (12 V DC) ⓐ Analog Video OUT (BNC RG-59) ⓐ Kabelstrang (vorinstalliert) Kabelstrang bei Nichtanwendung vorsichtig abziehen! Sie können den vorinstallierten Kabelstrang entfernen, wenn Sie weder die 12 V DC Power IN Schnittstelle noch den analogen Videoausgang (BNC-Anschluss) nutzen möchten. -
Seite 29: Outdoor Installation
Inbetriebnahme DDF4520HDV-DN-SM Outdoor Installation RJ45-Ethernet-Buchse / PoE (IEEE 802.3af) ⓑ ⓐ Power IN (12 V DC) ⓐ Analog Video OUT Kabelstrang (mitgeliefert) (BNC RG-59) ⓑ PG16 Kabelverschraubung Beschädigung oder Fehlfunktion durch unsachgemäße Installation im Außenbereich! Entfernen Sie bei Installationen im Außenbereich vorsichtig den vorinstallier- ten Kabelstrang. - Seite 30 DDF4520HDV-DN-SM Inbetriebnahme ❺ ⓐ ⓑ ⓐ Dichtungsmatte (Rückseite selbstklebend) ⓑ Blindstopfen/ Verschlussschraube ➡ Kleben Sie die mitgelieferte Dichtungsmatte auf die Unterseite des Gehäusebodens. www.dallmeier.com...
- Seite 31 Inbetriebnahme DDF4520HDV-DN-SM ❻ ⓐ ⓑ ⓐ Bohrloch (3×) ⓒ ⓑ Dübel (3×) ⓒ ⓓ Dichtungsring (3×) ⓓ Befestigungsschraube (3×) www.dallmeier.com...
- Seite 32 DDF4520HDV-DN-SM Inbetriebnahme ⓐ ⓐ Schraubendreher ➡ Markieren Sie die Bohrlöcher (mitgelieferte Bohrschablone verwenden). ➡ Bohren Sie an den markierten Stellen passende Löcher für die jeweils ver- wendeten Schrauben/Dübel. ➡ Stecken Sie geeignete Dübel entsprechend der jeweiligen Decken-/Wandbe- schaffenheit in die Bohrlöcher.
- Seite 33 Inbetriebnahme DDF4520HDV-DN-SM ❼ ⓐ ⓑ ⓐ PG16 Kabelverschraubung ⓑ Dichtungsring ➡ Führen Sie die erforderlichen Kabel durch eine PG16 Kabelverschraubung. www.dallmeier.com...
- Seite 34 DDF4520HDV-DN-SM Inbetriebnahme ➡ Schrauben Sie die PG16 Kabelverschraubung in das entsprechende Gewinde im Gehäuseboden (immer den Dichtungsring bei seitlicher Kabeldurchfüh- rung verwenden). ➡ Schließen Sie die erforderlichen Kabel an die Anschlüsse der Kamera an. www.dallmeier.com...
- Seite 35 Inbetriebnahme DDF4520HDV-DN-SM ❽ ⓐ Rändelschraube „Drehen“ (2×) Neigen ±90° Schwenken ±90° Drehen ±180° ⓐ www.dallmeier.com...
- Seite 36 DDF4520HDV-DN-SM Inbetriebnahme ⓐ ❾ ⓐ Umgebungslichtsensor Remote Zoom & Focus Control Die Kamera ist mit einem motorgetriebenen Varifokal-Objektiv ausgestattet. Die Einstellung der Brennweite (Zoom) und die Fokussierung erfolgen über das Netzwerk in der „WebConfig“-Benutzeroberfläche der Kamera (weitere Infor- mationen entnehmen Sie der Dokumentation zur Konfiguration).
- Seite 37 Inbetriebnahme DDF4520HDV-DN-SM ❿ ⓐ Schwarze Dome- Innenabdeckung ⓐ ➡ Setzen Sie das Gehäuse auf den Gehäuseboden. Achten Sie dabei darauf, dass der Umgebungslichtsensor nicht von der schwarzen Dome-Innenabdeckung verdeckt wird. www.dallmeier.com...
- Seite 38 DDF4520HDV-DN-SM Inbetriebnahme ⓫ ➡ Ziehen Sie die drei Torx-Sicherheitsschrauben (Torx-TR 20) des Gehäuses mit einem Torx-Spezialschraubendreher (T20 H) fest. www.dallmeier.com...
-
Seite 39: Verbindung Und Login
Inbetriebnahme DDF4520HDV-DN-SM 9 Verbindung und Login Die Konfiguration des Geräts erfolgt mit einem PC/Webbrowser über das lokale Netzwerk (LAN). Alternativ kann der PC über ein Ethernet-Crossover-Kabel direkt mit dem Gerät verbunden werden. ACHTUNG Die Konfiguration des Geräts muss immer über ein IP-basier- tes Netzwerk mittels Webbrowser erfolgen, auch wenn Sie die Kamera später rein analog betreiben möchten. - Seite 40 2 GB (Windows Vista, Windows 7) Grafikkarte DirectX 9.0 oder 10.0 kompatibel 64 MB Grafikspeicher (128 MB oder höher empfohlen) Ethernet 100 Mbit/s Webbrowser Microsoft Internet Explorer (aktuellste Version) Software Adobe Flash Player (aktuellste Version) JavaScript aktiviert Microsoft ActiveX aktiviert Dallmeier Live Video ActiveX (aktuellste Version) www.dallmeier.com...
- Seite 41 • eine DirectX-kompatible Grafikkarte und das Dallmeier Live Video ActiveX für die Konfiguration ohne Anzeige des Live-Videos nicht erforderlich sind. • das Dallmeier Live Video ActiveX direkt vom Gerät oder über das Dallmeier Partnerforum heruntergeladen werden kann. • das Dallmeier Live Video ActiveX nach der Verbindung mit dem Gerät automa- tisch über das Internet heruntergeladen werden kann...
-
Seite 42: Verbindung
DDF4520HDV-DN-SM Inbetriebnahme Verbindung Die ab Werk standardmäßig eingestellte IP-Adresse des Geräts ist 192.168.2.28. ➡ Stellen Sie sicher, dass der PC/Webbrowser eine Verbindung zum Gerät über das Ethernet herstellen kann. ➡ Starten Sie den Webbrowser. ➡ Geben Sie die IP-Adresse des Geräts in die Adresszeile des Webbrowsers ein. -
Seite 43: Login
Inbetriebnahme DDF4520HDV-DN-SM Login Die grafische Benutzeroberfläche des Konfigurationsmodus wird nur nach erfolg- reicher Identifizierung als berechtigter Benutzer angezeigt. Das ab Werk standardmäßig eingestellte Admin-Passwort ist „3“. ACHTUNG Gefahr von Missbrauch durch unberechtigte Benutzer ➡ Ändern Sie das ab Werk standardmäßig eingestellte Admin-Passwort so bald als möglich. -
Seite 44: Technische Spezifikationen
DDF4520HDV-DN-SM Inbetriebnahme 10 Technische Spezifikationen Spezifikationen Sensor 1/3" 1,3-Megapixel CMOS Bildsensor Analoger Videoausgang 1× BNC (FBAS, 1,0 V , 75 Ohm) Ethernet 1× RJ45-Buchse, 10BASE-T-/100BASE-TX-PoE Spannungsversorgung 12 V DC ±10 % oder via PoE (Class 0) PoE-Standard IEEE 802.3af Leistungsaufnahme Max. 4,5 W Mechanische Justierung 3-Achsen Aufhängung:... - Seite 45 Inbetriebnahme DDF4520HDV-DN-SM Spezifikationen Betriebstemperatur −20 °C bis +50 °C (In- und Outdoor) Relative Luftfeuchtigkeit 0 % – 90 % RH, nicht kondensierend Zulassungen/ CE, FCC, ACA, UVV „Kassen“ (DGUV Test), UL, Zertifizierungen geprüft nach DIN EN 50130-4 Detaillierte technische Spezifikationen und Produktdokumentationen finden Sie auf: www.dallmeier.com...
