- Seite 1 Installation und Konfiguration Deutsch High-Definition Netzwerkkameras DF4510HD DF4910HD DDF4510HDV-IM/-SM DDF4910HDV-IM/-SM Rev. 1.0.6 / 2013-09-09...
- Seite 2 Die Nennung von Marken Dritter dient lediglich Informationszwecken. Dallmeier electronic respektiert das geistige Eigentum Dritter und ist stets um die Vollständigkeit bei der Kennzeichnung von Marken Drit- ter und Nennung des jeweiligen Rechteinhabers bemüht. Sollte im Einzelfall auf geschützte Rechte nicht gesondert hingewiesen werden, berechtigt dies nicht zu der Annahme, dass die Marke ungeschützt ist.
-
Seite 3: Inhaltsverzeichnis
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Inhaltsverzeichnis Einführung .....................6 Gültigkeit ......................6 Dokumente......................6 Darstellungskonventionen................7 Sicherheitshinweise ..................8 Allgemeine Hinweise ..................10 Lieferumfang ....................10 Transport und Verpackung ................10 Gewährleistung .....................10 Zulassungen/Zertifizierungen................10 Bestimmungsgemäße Verwendung ..............11 Leistungsmerkmale ..................12 Anforderungen ....................13 Allgemein ......................13 Stromversorgung ..................13 Erdung und Potentialausgleich ..............13 Betrieb......................13... - Seite 4 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Grundlegende Einstellungen ..............37 Sprache......................37 Systemzeit ....................37 8.2.1 Manuelle Konfiguration .................38 8.2.2 Zeitserver ......................38 Kameraname ....................39 Benutzerverwaltung ..................39 8.4.1 Anmeldeoptionen ..................39 8.4.1.1 Gruppenanmeldung ..................40 8.4.1.2 Benutzeranmeldung ..................41 8.4.1.3 Anmeldung über LDAP .................42 8.4.2 Rechte......................45 Netzwerk ......................47...
- Seite 5 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Schnittstellen ....................82 12.1 Dateneinblendung ..................82 12.1.1 Filter ......................82 12.1.2 Position ......................83 Digital Image Shift..................85 Service und Info ..................87 14.1 Downloads ....................87 14.2 Werkseinstellungen ..................87 14.3 Lizenzen......................88 14.4 Ereignis Log ....................88 14.5 Konfigurationsdatei ..................89 14.5.1...
-
Seite 6: Einführung
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Einführung Gültigkeit Dieses Dokument ist gültig für folgende Geräte: • DF4510HD (Boxkamera, 2-Megapixel, 720p/30) • DF4910HD (Boxkamera, 5-Megapixel, 1080p/30) • DDF4510HDV-IM (Domekamera Einbauvariante, 2-Megapixel, 720p/30) • DDF4510HDV-SM (Domekamera Aufputzvariante, 2-Megapixel, 720p/30) • DDF4910HDV-IM (Domekamera Einbauvariante, 5-Megapixel, 1080p/30) •... -
Seite 7: Darstellungskonventionen
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Darstellungskonventionen Dieses Dokument kann verschiedene Warnworte und Warnsymbole enthalten, die auf potenzielle Gefahrenquellen hinweisen: GEFAHr GEFAHR kennzeichnet eine Gefahr, die zu Tod oder schwerer Verletzung führt, wenn sie nicht vermieden wird. WArNUNG WARNUNG kennzeichnet eine Gefahr, die zu Tod oder schwerer Verlet- zung führen kann, wenn sie nicht vermieden wird. -
Seite 8: Sicherheitshinweise
Nicht geeignete interne Komponenten können zu Funktionsstörungen, Beschädigungen, Datenverlust und zum Verlust der Gewährleistung führen. Veränderungen Nehmen Sie keine Veränderungen an Hard- oder Software vor, die nicht von Dallmeier geprüft und freigegeben wurden. Nicht geeignete Veränderungen können zu Funktionsstörungen, Beschädigungen, Daten- verlust und zum Verlust der Gewährleistung führen. - Seite 9 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Gewitter Um Beschädigungen an den Geräten durch elektrische Überspannung während eines Gewitters zu vermeiden, trennen Sie die Geräte von der Stromversorgung (Netzstecker ziehen). Diese Vorgehensweise wird auch empfohlen, wenn die Geräte über einen längeren Zeit- raum nicht verwendet werden.
-
Seite 10: Allgemeine Hinweise
Transport und Verpackung Bewahren Sie die Originalverpackung für den späteren Transport auf. Dallmeier übernimmt keine Verantwortung für Schäden durch unsachgemäßen Transport. Der Versand sollte nur in der Originalverpackung erfolgen. Falls die Originalverpackung nicht mehr zur Verfügung steht, achten Sie auf eine Verpa- ckung, die ausreichend Schutz vor Beschädigungen, Nässe, Hitze und Kälte bietet. -
Seite 11: Bestimmungsgemäße Verwendung

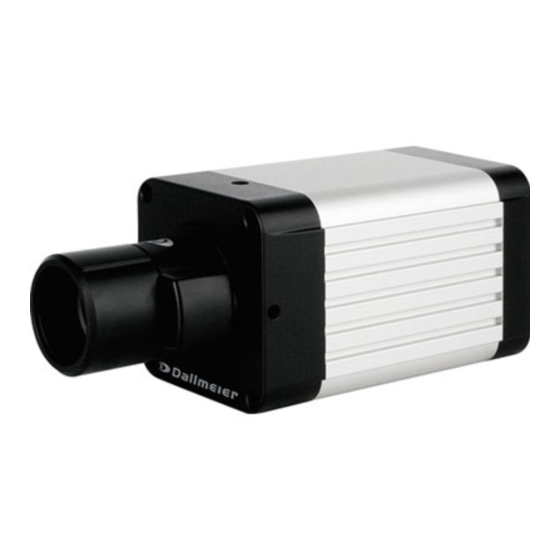

DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Bestimmungsgemäße Verwendung DF4510HD Die DF4510HD ist eine 2-Megapixel High-Definition (720p/30) Netzwerk-Boxkamera. Sie ist konzipiert für die Montage an Decken-/Wandhaltern im Innenbereich und kann über Power over Ethernet (PoE Class 0, IEEE 802.3af) oder mit 12 V DC Spannungsversorgung betrieben werden (separates Netzteil erforderlich). -
Seite 12: Leistungsmerkmale
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Leistungsmerkmale Die Auflistung der folgenden Leistungsmerkmale ist für alle in diesem Dokument be- schriebenen Geräte gültig. • 1/2,5" 5-Megapixel CMOS Bildsensor mit Dallmeier -Technologie • Pure Digital Signal Processing • HD Video in Echtzeit •... -
Seite 13: Anforderungen
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Anforderungen Allgemein Schädliche Umgebungsbedingungen können die Lebensdauer der Geräte verkürzen und Fehlfunktionen oder Beschädigungen verursachen. Installieren/betreiben Sie die Geräte nicht an Orten mit • viel Staub oder Schmutz, • Wasser- oder Öldampf (z. B. Küche), •... -
Seite 14: Außenbereich
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Außenbereich 4.5.1 Boxkameras DF4510HD und DF4910HD Die Boxkameras DF4510HD und DF4910HD wurden für den Einsatz im Innenbereich konzipiert. Beim Einsatz im Außenbereich müssen die Kameras in ein entsprechendes Wetter- schutzgehäuse eingebaut werden. Beachten Sie jedoch, dass direkte Sonneneinstrahlung sehr hohe Temperaturen im Gehäuse verursachen kann. -
Seite 15: Ansichten Und Anschlussbelegung
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Ansichten und Anschlussbelegung Boxkameras ¼" Stativgewinde (auf Ober- und Unterseite) für Kamerabefestigung CS-Mount Objektivfassung und Auflagemaß-Einstellring Arretierschraube (Brennweite) Feststellschraube für Auflagemaß-Einstellring (M4×4 Innensechskant, Arretierschraube Schlüsselweite 3) DC Autoiris Objektiv (Fokus) Abb. 5-1 Das in Abb. 5-1 gezeigte Objektiv dient nur zur Veranschaulichung und kann vom tat- sächlichen Produkt abweichen. - Seite 16 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Video-Preview-Ausgang DC Autoiris Schnittstelle für Blendensteuerung (BNC, FBAS) Audio OUT / Mikrofon IN (3,5 mm Klinke) Power IN (12 V DC) LAN / PoE SDHC- Power LED LAN LED Weidmüller Stiftleiste (RJ45 Buchse) Karten-Slot SL 3.50/02/90G...
-
Seite 17: Domekameras
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Domekameras 5.2.1 Einbauvarianten (IM) Gewinde für PG16 Kabelverschraubung Gewinde für M6 Ösenschraube Gehäuse Deckenhaltebügel 3-Achsen Aufhängung (Schwenken / Neigen / Drehen) Objektiv Verkleidungsring mit Kuppel Gehäuseschraube (T20 Torx) Schwarze Dome- Innenabdeckung Abb. 5-3 Achtung Achten Sie bei der Montage des Kameragehäuses immer darauf, dass... - Seite 18 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM M4 Arretierschraube Gewinde für (Deckenhaltebügel) Gehäuseschraube Kameramodul DC Autoiris Schnittstelle für Blendensteuerung Video-Preview-Ausgang Gewinde für (BNC, FBAS) Gehäuseschraube Arretierschraube Arretierschraube (Brennweite) (Fokus) Biegsame Kabelfixierung Biegsame Kabelfixierung M4 Arretierschraube Gewinde für (Deckenhaltebügel) Gehäuseschraube Gewinde für PG16 Kabelverschraubung Abb.
-
Seite 19: Aufputzvarianten (Sm)
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 5.2.2 Aufputzvarianten (SM) Befestigungsloch für Ø 4 mm Schraube Gehäuseboden Gewinde für PG16 Kabelverschraubung 3-Achsen Aufhängung (Schwenken / Neigen / Drehen) Objektiv Gehäuse mit Kuppel Schwarze Dome- Innenabdeckung Gehäuseschraube (T20 Torx) Abb. 5-5 Achtung Achten Sie bei der Montage des Kameragehäuses immer darauf, dass... - Seite 20 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Gewinde für Befestigungsloch für Gehäuseschraube Ø 4 mm Schraube Kameramodul DC Autoiris Schnittstelle für Blendensteuerung Video-Preview-Ausgang (BNC, FBAS) Befestigungsloch für Ø 4 mm Schraube Arretierschraube (Brennweite) Arretierschraube (Fokus) Gewinde für Gewinde für Gehäuseschraube Gehäuseschraube...
-
Seite 21: Kameramodul
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 5.2.3 Kameramodul Rändelschraube (Drehen, z-Achse) 3-Achsen Aufhängung (Schwenken / Neigen / Drehen) Rändelschraube (Drehen, z-Achse) DC Autoiris Schnittstelle für Blendensteuerung Biegsame Kabelfixierung Audio OUT / Mikrofon IN SDHC-Karte LAN / PoE Power IN (12 V DC) -
Seite 22: Installation Und Inbetriebnahme
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Installation und Inbetriebnahme Boxkameras Die Installation und Inbetriebnahme der Geräte darf nur von geschultem Fachpersonal durchgeführt werden. WArNUNG Stromschlag Lebensgefahr oder schwere Verletzung Trennen Sie den PoE-Switch oder das separate Netzteil immer von der Stromversorgung (Netzstecker ziehen), bevor Sie die Geräte anschlie-... -
Seite 23: Installation Und Inbetriebnahme
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Zum Anbringen des Objektivs gehen Sie folgendermaßen vor: Entfernen Sie den hinteren Objektivdeckel und die Schutzkappe des Kameragehäuses. Schrauben Sie das Objektiv vorsichtig in die CS-Mount Objektivfassung (Abb. 5-1). Falls Sie ein DC Autoiris Objektiv verwenden, schließen Sie das Objektivkabel an die DC Autoiris Schnittstelle (Abb. -
Seite 24: Auflagemaß
Das Auflagemaß ist der Abstand zwischen der Objektivauflage und dem Bildsensor. Nur bei korrektem Abstand ist die bestmögliche Schärfe zu erreichen. Das Auflagemaß ist in der Regel bereits ab Werk optimal für die von Dallmeier angebote- nen CS-Mount-Objektive eingestellt. Durch Fertigungstoleranzen bei der Objektivherstellung kann es im Einzelfall trotzdem erforderlich sein, das Auflagemaß... -
Seite 25: Einstellung Bei Objektiven Mit Fester Brennweite
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 6.1.3.1 Einstellung bei objektiven mit fester Brennweite Lässt sich die optimale Schärfe durch Drehen am Fokusring des Objektivs nicht exakt einstellen, gehen Sie wie folgt vor: Richten Sie die Kamera auf ein Objekt mit ausreichend Kontrast (z. B. Siemensstern). -
Seite 26: Domekameras
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Domekameras Die Installation und Inbetriebnahme der Geräte darf nur von geschultem Fachpersonal durchgeführt werden. WArNUNG Herabfallende Geräte/objekte oder Deckeneinsturz Lebensgefahr oder schwere Kopfverletzungen Beachten Sie die Herstellerangaben zur maximalen Tragfähigkeit des Tragelements und der abgehängten Decke oder Deckenplatten. - Seite 27 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Schritt 1 Schneiden Sie mit Hilfe einer Trockenbau- oder Stichsäge eine kreisförmige Ausspa- rung (Ø 143 mm) in die abgehängte Decke. Schrauben Sie die M6 Ösenschraube auf die Unterseite des Gehäuses.
- Seite 28 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Schritt 2 Befestigen Sie einen Deckenhaken an der tragenden Decke. Befestigen Sie den Sicherungsdraht an der M6 Ösenschraube (Karabiner verwenden) und dem Deckenhaken. Führen Sie die von der Decke hängenden erforderlichen Kabel durch eine PG16 Ka- belverschraubung.
- Seite 29 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Schritt 3 Ziehen Sie die M4 Arretierschraube (Abb. 5-4) beider Deckenhaltebügel mit einem Kreuzschlitzschraubendreher fest, bis das Gehäuse fest verankert ist (Abb. 6-5). Deckenhaltebügel Deckenhaltebügel Abgehängte Decke Kreuzschlitzschraubendreher Abb. 6-4 Deckenhaltebügel Deckenhaltebügel...
-
Seite 30: Aufputzvarianten (Sm)
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Schritt 4 Schließen Sie die erforderlichen Kabel an die Anschlüsse des Kameramoduls an (siehe Abb. 5-7 und Kapitel „Pinbelegung“ auf Seite 96). Schließen Sie ggf. einen FBAS-Monitor an den Video-Preview-Ausgang (Abb. - Seite 31 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Stecken Sie geeignete Dübel, entsprechend der jeweiligen Decken-/Wandbeschaffen- heit in die Bohrlöcher. Führen Sie die von der Decke/Wand hängenden erforderlichen Kabel durch eine PG16 Kabelverschraubung. Schrauben Sie die PG16 Kabelverschraubung in das entsprechende Gewinde im Ge- häuseboden.
-
Seite 32: Verbindung Und Login
• das ActiveX-basierte Dallmeier Steuerelement direkt vom Gerät oder über das Dallmeier Partnerforum heruntergeladen werden kann. • das ActiveX-basierte Dallmeier Steuerelement nach der Verbindung mit dem Gerät über das Internet automatisch heruntergeladen werden kann (nur mit Microsoft Internet Explorer und wenn es nicht bereits installiert ist). -
Seite 33: Verbindung
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Verbindung Die ab Werk standardmäßig eingestellte IP-Adresse der Geräte ist 192.168.2.28. Stellen Sie sicher, dass der PC/Webbrowser eine Verbindung zum jeweiligen Gerät über das Ethernet herstellen kann. Starten Sie den Webbrowser. - Seite 34 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Beachten Sie die nachfolgenden Erklärungen. Blenden Sie die Titelleiste (A) aus, falls erforderlich. Ändern Sie die Verbindungsmethode (D), falls erforderlich. Ändern Sie die Auflösung des Live-Videos (E), falls erforderlich.
-
Seite 35: Login
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Login Die grafische Benutzeroberfläche des Konfigurationsmodus wird nach erfolgreicher Iden- tifizierung als berechtigter Benutzer angezeigt. Das ab Werk standardmäßig eingestellte Admin-Passwort ist „3“. Achtung Gefahr von Missbrauch durch unberechtigte Benutzer! Ändern Sie das ab Werk standardmäßig eingestellte Admin-Passwort so bald als möglich. - Seite 36 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Abb. 7-3 Konfigurationsmodus A Titelleiste aus-/einblenden B Umschalten zwischen Live- und Konfigurationsmodus c IP-Adresse des Geräts D Abmelden aus Konfigurationsmodus E Anzeige Live-Video deaktivieren/aktivieren F Live-Video G Konfigurationsmenü H Konfigurationsdialoge Beachten Sie, dass •...
-
Seite 37: Grundlegende Einstellungen
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Grundlegende Einstellungen Die grundlegenden Einstellungen und die Benutzerverwaltung sind im Menü Allgemeine Einstellungen integriert. Sprache Die grafische Benutzeroberfläche kann in verschiedenen Sprachen dargestellt werden. Öffnen Sie den Dialog Oberfläche über Allgemeine Einstellungen > Oberfläche .. -
Seite 38: Manuelle Konfiguration
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 8.2.1 Manuelle Konfiguration Beachten Sie, dass eine manuelle Konfiguration nicht möglich ist, wenn die Synchronisa- tion mit einem UTC-Zeitserver eingeschaltet ist. Wählen Sie den Tab Datum/Zeit. Abb. 8-3 Stellen Sie das Datum ein. -
Seite 39: Kameraname
Der Anmeldemodus legt die Art der Authentifizierung fest. Anmeldemodus Art der Authentifizierung Gruppenanmeldung Gruppenpasswort Benutzeranmeldung Benutzername + Benutzerpasswort oder Gruppenpasswort Anmeldung über LDAP LDAP-Benutzername + LDAP-Benutzerpasswort Die Authentifizierung mit dem Gruppenpasswort ist auch im Anmeldemodus „Benutzeranmeldung“ möglich. z. B. SMAVIA Viewing Client (Dallmeier Video Management Software) www.dallmeier.com... -
Seite 40: Gruppenanmeldung
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Öffnen Sie den Dialog Anmeldeoptionen über Allgemeine Einstellungen > Benutzerverwaltung > Anmeldeoptionen ..Abb. 8-6 Wählen Sie den erforderlichen Anmeldemodus. Beachten Sie dazu die nachfolgenden Abschnitte zu den verschiedenen Anmeldemodi. Bestätigen Sie abschließend mit OK. -
Seite 41: Benutzeranmeldung
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Wählen Sie den Tab der relevanten Gruppe. Geben Sie einen neuen Namen im Feld gruppenname ein, falls erforderlich. Geben Sie ein neues Passwort ein. Wiederholen Sie die Passworteingabe im Feld Bestätigung Passwort. -
Seite 42: Anmeldung Über Ldap
[Gruppenpräfix][Gruppensuffix] Der Gruppenpräfix ist frei wählbar (beispielsweise myhostname), jedoch erforderlich. Dadurch können mehreren gleichzeitig installierten LDAP-Clients vom gleichen System (z. B. hier beschriebenen Dallmeier Kameras) unterschiedliche LDAP-Gruppen und da- durch unterschiedliche Benutzerrechte zugeordnet werden. Die verfügbaren Gruppensuffixe sind fest vorgegeben:... - Seite 43 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Die LDAP-Gruppenbezeichnungen mit einem Gruppenpräfix myhostname würden am LDAP-Server also wie folgt lauten: Gruppe 1 (Administrator): myhostname_G4 Gruppe 2 (Benutzer): myhostname_G2 Gruppe 3 (Gast): myhostname_G1 Der verwendete Gruppenpräfix (hier: myhostname) muss jedoch auch zwingend am LDAP-Client (dieses Gerät) eingetragen werden (siehe dazu im Folgenden).
- Seite 44 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Vor der Speicherung müssen die Eingaben geprüft werden. Die Prüfung erfolgt durch Abfrage eines berechtigten LDAP-Benutzers mit Administrati- onsrechten (Mitglied von Gruppe 1). Nur bei erfolgreicher Abfrage können die am LDAP-Client (dieses Gerät) vorgenomme- nen Einstellungen gespeichert werden.
-
Seite 45: Rechte
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 8.4.2 rechte Den drei Benutzergruppen, und damit den zugeordneten Benutzern, können individuelle Rechte erteilt werden. Zudem kann der Allgemeinheit (Benutzergruppe „anonym“) das Recht zum Zugriff auf bestimmte Arten von Live-Bildern (und/oder für Live-Audio) erteilt oder verwehrt werden. - Seite 46 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Die verschiedenen Benutzerrechte werden in jeweils einer Zeile dargestellt. Die Berechtigungsstufe der einzelnen Benutzergruppen wird durch ein Symbol in der entsprechenden Spalte angezeigt (siehe im Folgenden). Symbol Tooltip Berechtigung Der Dialog wird angezeigt.
-
Seite 47: Netzwerk
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Netzwerk Grundeinstellungen Die Netzwerkeinstellungen des Geräts können manuell konfiguriert oder von einem DHCP-Server (Dynamic Host Configuration Protocol Server) automatisch zugewiesen werden. Um Netzwerkkonflikte zu vermeiden, sollten Sie vorab klären, ob die vorgesehenen Netzwerkeinstellungen zulässig sind. Insbesondere die Vergabe einer bereits belegten IP-Adresse kann zu Fehlfunktionen führen. - Seite 48 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Beachten Sie die nachfolgenden Erklärungen. Verbindungstyp Diese Einstellung bestimmt die Übertragungsrate und den Duplex-Modus. Der „Verbindungstyp > automatisch“ (Autonegotiation) genügt in den meisten Anwen- dungsfällen. Bandbreitenbegrenzung Die Begrenzung der Bandbreite (maximal zulässige Bitraten-Spitzen) kann hilfreich sein, um Videoartefakte oder Frame-Drops (Verlust einzelner Bilder) zu verhindern, die durch Paketverluste bei Verbindungen mit geringen Bandbreiten auftreten können.
-
Seite 49: Manuelle Konfiguration
Die neu zugewiesene IP-Adresse kann mit Hilfe der MAC-Adresse des Geräts im IP-Finder oder auf dem DHCP-Server ermittelt werden. Der IP-Finder muss im gleichen LAN ausgeführt werden in dem sich das Gerät befindet. IP-Finder: Dallmeier Software zur Ermittlung und Konfiguration von netzwerkfähigen Dallmeier Geräten www.dallmeier.com... -
Seite 50: Streaming
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Streaming 9.2.1 Video Server Der (statische) Video Server ermöglicht eine kontinuierliche Übertragung (Streaming) der erzeugten Videodaten in das Netzwerk, ohne dass die Daten aktiv von einer Applikation angefordert werden. Beachten Sie, dass das Format des zu transportierenden RTP-Inhalts (Payload) mit dem Encodierungsverfahren übereinstimmen muss. -
Seite 51: Übertragungsverfahren
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Beachten Sie, dass • UDP eine flüssige und schnelle Datenübertragung mit relativ geringen Verzögerungen (Delays) ermöglicht. • während der Übertragung über UDP Paketverluste (z. B. Fehlen einzelner Bilder) auftre- ten können. Das Übertragungsformat bestimmt den zu transportierenden RTP-Inhalt (Payload). -
Seite 52: Ttl
9.2.2 Dynamische Server Ein dynamischer Server wird immer dann erzeugt, wenn eine UDP- oder TCP-Daten- übertragung aktiv angefordert wird, wie beispielsweise vom ActiveX-basierten Dallmeier Steuerelement, dem DaVid-Protokoll, dem Real Time Streaming Protocol (RTSP) oder vom SMAVIA Viewing Client. Im Tab Dynamische Server werden Informationen zu den aktuell erzeugten dynami- schen Servern angezeigt. -
Seite 53: Audio Client
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 9.2.3 Audio client Im Tab Audio client wird die Verarbeitung der von externen Applikationen über UDP (User Datagram Protocol) an das Gerät gesendeten Audiodaten konfiguriert bzw. die Ausgabe der empfangenen Audiodaten über die hardwareseitig vorhandene analoge Audio OUT-Schnittstelle aktiviert. -
Seite 54: Rtsp
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 9.2.4 rTSP Das Real Time Streaming Protocol (RTSP) dient zur Steuerung der kontinuierlichen Über- tragung von Multimedia-Inhalten über IP-basierte Netzwerke (Media-Streams). RTSP nutzt dazu eine direkte (bidirektionale) Kommunikation mit dem RTSP-Streaming- Server der Kamera, einerseits zur Ermittlung des geeigneten Übertragungsprotokolls für die RTP-Datenübermittlung (UDP oder TCP), andererseits zur Übertragung von Steue-... - Seite 55 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Im Tab RtSP wird der RTSP-Server in der Kamera konfiguriert. Abb. 9-5 Die Standard-Portnummer für RTSP ist 554. Im Feld RtSP Server Port kann die Portnummer je nach Anforderung geändert werden. Um den Zugriff auf den RTSP-Server in der Kamera generell zu verhindern, also keine RTSP-Übertragungen zuzulassen, kann die entsprechende Checkbox deaktiviert werden.
-
Seite 56: 10 Video
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 10 Video 10.1 Videostandard Länder und Territorien verwenden unterschiedliche Übertragungssysteme für Fernsehsi- gnale. Um eine korrekte Übertragung des Videosignals zu gewährleisten, muss am Gerät der entsprechende Videostandard für Ihr Land eingestellt werden: • hD 25/50 fps für „PAL-Länder“... -
Seite 57: Allgemein
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 10.2.1 Allgemein Im Tab Allgemein können folgende Einstellungen vorgenommen werden: Abb. 10-2 Voreinstellung Mit Hilfe von Voreinstellungen kann die Sensorkonfiguration auf sehr einfache Weise an die meisten Lichtverhältnisse angepasst werden, um so eine optimale Bildqualität zu erhalten. - Seite 58 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Belichtung/WB Um unabhängig von den vorherrschenden Lichtquellen und Farbtemperaturen (gemes- sen in Kelvin) stets eine akkurate Farbwiedergabe zu erreichen, ist ein korrekter Weißab- gleich erforderlich. Zu diesem Zweck bietet die Kamera zwei Weißabgleich-Modi: •...
-
Seite 59: Bildoptimierung
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 10.2.2 Bildoptimierung Im Tab Bildoptimierung können folgende Einstellungen vorgenommen werden: Abb. 10-3 helligkeit Bestimmt die Gesamthelligkeit im Bild durch lineare Verschiebung der Tonwerte. Kontrast Anpassung der Helligkeitsunterschiede zwischen hellen und dunklen Bereichen. Die „Automatische Kontrastkontrolle“ ermöglicht eine automatische und kontinuierliche Kontrastanpassung an die vorherrschenden Lichtverhältnisse. -
Seite 60: Belichtungssteuerung
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 10.3 Belichtungssteuerung Mit Hilfe der Belichtungssteuerung kann die automatische Belichtungsmessung der Ka- mera beeinflusst werden. Öffnen Sie den Dialog Belichtungssteuerung über Video > Belichtungssteuerung ..Abb. 10-4 Beachten Sie die nachfolgenden Erklärungen. -
Seite 61: Private Zonen
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM • Spotlight (Spotmessung) Die Belichtungsmessung erfolgt nur in dem vom Benutzer definierten Bildbereich. Dieser Bereich wird dann optimal belichtet, die anderen Bildbereiche können jedoch stark über- oder unterbelichtet werden. Empfohlen bei Szenen mit extremen Helligkeitsunterschieden, bei denen ein bestimm- ter Bildausschnitt kompromisslos korrekt belichtet werden soll. - Seite 62 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Wählen Sie mit Hilfe des entsprechenden Radio-Buttons (Optionsschaltfläche) eine Zone (1 – 4), die Sie definieren möchten. Ziehen Sie im Bild mit gedrückter linker Maustaste ein Rechteck (von links oben nach rechts unten) über den relevanten Bildbereich, den Sie in der Kamera ausblenden...
-
Seite 63: Encodereinstellungen
Dieser Dialog kann von externen Geräten/Applikationen gesperrt sein. Beachten Sie, dass die Kamera von Dallmeier Recordern der DMS und VNB Serie (ab Version 7.1.1) im Aufnahmemodus Bewegung (Bildvergleich) aufgezeichnet werden kann. Dazu wird der Encoder 1 der Kamera verwendet, der auf H.264 Kodierung eingestellt sein muss. - Seite 64 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 3D Rauschfilter (Spatial + Temporal) Diese Funktion kann die Bildqualität durch Rauschreduzierung verbessern und somit die Performace bei der Komprimierung steigern. Beachten Sie, dass diese Funktion bei Auflösungen höher als 720p nicht wirksam ist.
- Seite 65 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Bitratenmodus Der Bitratenmodus ermöglicht die Einstellung einer konstanten Bitrate (engl. constant bit rate, CBR) oder variablen Bitrate (engl. variable bit rate, VBR) für die Videokodierung. Bei VBR richtet sich die Bitrate dynamisch nach den Änderungen im Bild.
-
Seite 66: Encoder 2
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 10.5.2 Encoder 2 Encoder 2 ist standardmäßig deaktiviert. Beachten Sie, dass die Auswahlmöglichkeit von Encoder 2 von den Einstellungen des Encoder 1 abhängt. Wählen Sie den Tab Encoder 2. Abb. 10-7 Falls erforderlich, aktivieren Sie die Checkbox Encoder verwenden, um Encoder 2 einzuschalten. -
Seite 67: Audio In
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 10.5.4 Audio In Im Tab Audio In wird die Verarbeitung (Encodierung) der über die hardwareseitig vorhan- dene Audio IN-Schnittstelle eingehenden analogen Audiosignale konfiguriert. Wählen Sie den Tab Audio In. Abb. 10-9 Wählen Sie aus der Drop-down-Liste Audio In die gewünschte Audio-Option. -
Seite 68: 11 Ereignisverwaltung
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 11 Ereignisverwaltung Die Ereignisverwaltung unterstützt ereignisgesteuerte Meldungsfunktionen für E-Mail- Versand und FTP-Bilder-Upload an verschiedene Alarm-Hosts. Klicken Sie Ereignisverwaltung im Konfigurationsmenü. Wurde bisher keine Ereignisroutine eingerichtet, wird nur der Eintrag Neu ... angezeigt. -
Seite 69: Smtp-Server
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Der Eintrag im Konfigurationsmenü und der Dialogtitel wird nach Speicherung der Einstel- lungen automatisch mit dem für die neue Ereignisroutine eingetragenen Namen aktuali- siert. Um eine bereits eingerichtete Ereignisroutine zu bearbeiten, klicken Sie auf den entspre- chenden Eintrag im Konfigurationsmenü. - Seite 70 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Für Betreff und Nachricht der E-Mail können folgende Variablen verwendet werden: %ALARMTYPE% Alarm-/Ereignis-Typ %ALARMHOSTNAME% Name des Alarm-Host bzw. Name der Ereignisroutine %CAMERANAME% Name des Geräts %ALARMTIME% Datum und Zeit des ausgelösten Alarms/Ereignisses %DEVICEIP% IP-Adresse des Geräts...
-
Seite 71: Ftp-Server
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 11.2 FTP-Server Dieser Aktionstyp ermöglicht die Konfiguration der automatischen FTP-Übertragung (FTP = File Transfer Protocol) von Bildern basierend auf Ereignissen und/oder einem definierbaren Zeitintervall. Abb. 11-4 Geben Sie Benutzername und Passwort für die FTP-Authentifizierung ein. - Seite 72 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Falls erforderlich, geben Sie die größe des Ringpuffers ein. Wählen Sie einen Encoder aus der Drop-Down-Liste Bildquelle, um die Quelle des Live-Bilds, das hochgeladen werden soll, festzulegen. Der verwendete Encoder muss aktiviert sein („Encoder 2“ ist standardmäßig deaktiviert) und für MJPEG-Encodierung konfiguriert sein (siehe Abschnitt „Encodereinstellungen“...
-
Seite 73: Kalender
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 11.3 Kalender Die Kalenderfunktion ermöglicht die Festlegung von bestimmten Zeitbereichen in denen Ereignismeldungen versendet oder Ereignisaktionen ausgeführt werden. Beachten Sie, dass • Kalendereinstellungen nur für die aktuell gewählte Ereignisroutine gelten. • der kleinste wählbare Zeitbereich 15 Minuten ist. - Seite 74 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Abb. 11-7 Dunkelgraue Bereiche im Wochenplan zeigen inaktive Zeitbereiche. Während inaktiver Zeitbereiche ist das Versenden von Ereignismeldungen bzw. das Aus- führen von Ereignisaktionen deaktiviert. Im gezeigten Beispiel (Abb. 11-7) ist der Zeitbereich am Montag von 02:00 bis 07:15 Uhr inaktiv.
-
Seite 75: Ausnahmen
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 11.3.2 Ausnahmen Für Tage mit Abweichungen können Ausnahmen festgelegt werden. Beachten Sie, dass Ausnahmen die Einstellungen des gesamten entsprechenden Tages im Wochenplan überschreiben. Wählen Sie den Tab Ausnahmen. Abb. 11-8 Klicken Sie Neu .. - Seite 76 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Abb. 11-10 Dunkelgraue Bereiche im Zeitplan zeigen inaktive Zeitbereiche. Während inaktiver Zeitbereiche ist das Versenden von Ereignismeldungen bzw. das Aus- führen von Ereignisaktionen deaktiviert. Standardmäßig ist der gesamte Zeitbereich (24 Stunden) im Zeitplan inaktiv.
-
Seite 77: Ausnahmen Kopieren
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Aktive Zeitbereiche löschen Klicken Sie inaktiv. Ziehen Sie im Zeitplan mit gedrückter linker Maustaste ein Rechteck über einen akti- ven Zeitbereich. Lassen Sie die Maustaste los. Wiederholen Sie die letzten beiden Schritte, bis alle relevante aktive Zeitbereiche gelöscht sind. - Seite 78 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Abb. 11-13 Um Ausnahmen zu löschen, wählen Sie das entsprechende Datum in der Ausnahmenlis- te und klicken Sie „Löschen“. Bestätigen Sie mit OK, wenn Sie keine weiteren Einstellungen vornehmen möchten. www.dallmeier.com...
-
Seite 79: Ereigniseinstellungen Kopieren
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 11.4 Ereigniseinstellungen kopieren Die Kopierfunktion ermöglicht die Übertragung von gespeicherten Ereigniseinstellungen auf weitere Ereignisroutinen. Klicken Sie Ereignisverwaltung im Konfigurationsmenü. Klicken Sie auf eine gespeicherte Ereignisroutine im Konfigurationsmenü. Der zugehörige Dialog wird angezeigt. - Seite 80 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Das Konfigurationsmenü wird um den Namen der kopierten Ereignisroutine mit dem Zu- satz (1) (steht für Kopie 1) erweitert und der zugehörige Dialog der Kopie wird angezeigt. Abb. 11-15 Ändern Sie die relevanten Einstellungen.
-
Seite 81: Ereignisroutine Löschen
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 11.5 Ereignisroutine löschen Um eine Ereignisroutine zu löschen, gehen Sie folgendermaßen vor: Klicken Sie Ereignisverwaltung im Konfigurationsmenü. Klicken Sie auf die zu löschende Ereignisroutine im Konfigurationsmenü. Der zugehörige Dialog wird angezeigt. -
Seite 82: 12 Schnittstellen
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 12 Schnittstellen 12.1 Dateneinblendung Die Funktion Dateneinblendung ermöglicht die Einbettung von Daten, die von externen Geräten/Applikationen (über das DaVid-Protokoll) übertragen wurden. Die eingebetteten Daten werden im Live-Modus von DaVid-Protokoll fähigen Geräten/Ap- plikationen angezeigt. Eine Aufnahme der eingebetteten Daten muss gesondert konfigu- riert werden. -
Seite 83: Position
Schnittstellen > Dateneinblendung > Position ..Abb. 12-2 Die rechte Seite des Dialogs (blaues Rechteck mit Dallmeier-Logo) stellt beispielhaft ei- nen Bildschirm zur Anzeige von Live-Videos mit voller „PAL“- oder „NTSC“-Auflösung dar. Beachten Sie, dass das Seitenverhältnis und die Größe (Auflösung) der tatsächlichen Bildschirmanzeige vom verwendeten Client abhängen. - Seite 84 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Der Anzeigenbereich kann per Drag & Drop positioniert werden. Abb. 12-3 Die Größe des Anzeigenbereich kann durch Ziehen der gelben Ecke (rechts unten) ange- passt werden. Abb. 12-4 Eine exakte Positionierung und Größenanpassung ist mit Hilfe der entsprechenden Ein- gabefelder möglich.
-
Seite 85: 13 Digital Image Shift
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 13 Digital Image Shift Die Funktion „Digital Image Shift“ ermöglicht eine nachträgliche Feinjustierung des einge- stellten Bildausschnitts. Abhängig von der gewählten Auflösung wird jeweils ein bestimmter Bereich des Sensors zur Bilderfassung genutzt, jedoch niemals die gesamte Sensorfläche. - Seite 86 DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM Im unten gezeigten Bespiel wurde der Bildausschnitt solange verschoben, bis die Garage (links im Bild) komplett vom Bildaufnahmesensor erfasst ist. Abb. 13-2 Um den neuen Bildausschnitt zu übernehmen, klicken Sie auf Speichern.
-
Seite 87: 14 Service Und Info
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 14 Service und Info 14.1 Downloads Dieser Dialog ermöglicht den Download folgender Dateien direkt vom Gerät: • Dallmeier Live Video ActiveX • MIB-Datei dieses Geräts für SNMP-Anwendungen Das Simple Network Management Protocol SNMP ist ein Protokoll auf Anwendungsebe- ne. -
Seite 88: Lizenzen
Der Dialog Lizenz ermöglicht Ihnen, mögliche Zusatz-Funktionen zu aktivieren. Für Informationen über erhältliche Zusatz-Funktionen kontaktieren Sie den Dallmeier Support. Um einen Lizenz-Code zu erwerben, kontaktieren Sie das Dallmeier Sales Department. Öffnen Sie den Dialog Lizenz über Service > Lizenz ..Abb. 14-3 ... -
Seite 89: Konfigurationsdatei
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 14.5 Konfigurationsdatei Die Konfiguration des Geräts kann in eine Datei exportiert und somit gespeichert werden. Neben der Wiederherstellung der Konfiguration des aktuell verbundenen Geräts, kann die Konfiguration außerdem auf mehrere Geräte gleichzeitig übertragen werden. -
Seite 90: Upload
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 14.5.2 Upload Die gespeicherte Konfigurationsdatei kann auf ein einzelnes Gerät übertragen werden. Dies ermöglicht die Wiederherstellung der Konfiguration des aktuell verbundenen Geräts. Daneben kann die Konfigurationsdatei auch auf mehrere Geräte gleichzeitig übertragen werden. Dies ist eine sehr effektive Methode, mehrere Geräte bezüglich bestimmter Kon- figurationsgruppen identisch zu konfigurieren. -
Seite 91: Konfigurationsübertragung Auf Mehrere Geräte
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 14.5.2.2 Konfigurationsübertragung auf mehrere Geräte Als Voraussetzung müssen alle relevanten Geräte im gleichen LAN eingebunden sein (passende Verkabelung und eigene IP-Adresse je Gerät). Daneben müssen die Zugriffs- rechte auf alle Geräte identisch sein (gleicher Benutzername und Passwort). -
Seite 92: Info
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 14.6 Info Allgemeine Informationen zum Gerät werden im Dialog Info angezeigt. Klicken Sie Info ... im Konfigurationsmenü. Abb. 14-8 Die folgenden Informationen werden angezeigt: • Gerätetyp • Software-Version • Versionsnummer des Encoders •... -
Seite 93: 15 Bildübertragung
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 15 Bildübertragung Das Gerät kann als aktives Netzwerkelement zur kontinuierlichen Übertragung (Strea- ming) der erzeugten Videodaten konfiguriert werden (siehe Abschnitt „Video Server“ auf Seite 50). Zudem kann das Gerät als passives Netzwerkelement von externen Geräten und Appli- kationen zur Übertragung der erzeugten Videodaten über verschiedene Transport- und... -
Seite 94: Rtsp-Applikation
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 15.2 rTSP-Applikation Das Live-Video kann von externen RTSP-fähigen Applikationen aktiv angefordert und gesteuert werden (Start und Stopp). Beachten Sie dazu den Abschnitt „RTSP“ auf Seite 54. Kommunikationsprotokoll RTSP Übertragungsprotokoll Transportprotokoll UDP/TCP Port Beachten Sie, dass •... -
Seite 95: 16 Wartung
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 16 Wartung Die Gehäuse der Geräte dürfen zur Inbetriebnahme, Prüfung, Wartung und Reparatur nur von geschultem Fachpersonal geöffnet werden. reinigung Sollte eine Reinigung der Geräte erforderlich sein, beachten Sie die folgenden Hinweise: Achtung Beschädigung der Oberfläche der Geräte... -
Seite 96: 17 Pinbelegung
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 17 Pinbelegung Die Installation und Inbetriebnahme der Geräte darf nur von geschultem Fachpersonal durchgeführt werden. WArNUNG Stromschlag Lebensgefahr oder schwere Verletzung Trennen Sie den PoE-Switch oder das separate Netzteil immer von der Stromversorgung (Netzstecker ziehen), bevor Sie die Geräte anschlie-... -
Seite 97: Lan/Poe
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 17.2 LAN/PoE RJ45 Buchse 10BASE-T-/100BASE-TX-PoE PoE-Konformität IEEE 802.3af Abb. 17-2 17.3 Audio oUT / Mikrofon IN Spitze Ring Schaft Audio OUT / Mikrofon IN (3,5 mm Klinkenbuchse, für Stereo-Stecker) Abb. 17-3 Audio OUT (Mono) Mikrofon IN (Mono) -
Seite 98: 18 Technische Spezifikationen
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 18 Technische Spezifikationen Zum Zeitpunkt der Erstellung dieses Dokuments lagen die folgenden grundlegenden technischen Spezifikationen vor. Detaillierte Spezifikationen und mögliche Aktualisierungen entnehmen Sie dem entspre- chenden aktuellen Produktdatenblatt des jeweiligen Geräts auf www.dallmeier.com. Die folgenden Spezifikationen sind für alle in diesem Dokument beschriebenen Geräte gültig, sofern nicht anders angegeben. -
Seite 99: 19 Technische Zeichnungen
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 19 Technische Zeichnungen Zum Zeitpunkt der Erstellung dieses Dokuments lagen die folgenden technischen Zeich- nungen vor. Beachten Sie mögliche Aktualisierungen auf www.dallmeier.com. 19.1 Boxkameras 71 mm Abb. 19-1 113 mm 17 mm 5,5 mm Abb. -
Seite 100: Domekameras
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 19.2 Domekameras 19.2.1 Einbauvarianten (IM) 170 mm 142 mm 114,60 mm Abb. 19-3 62 mm 60 mm 28,80 mm 14 mm Abb. 19-4 www.dallmeier.com... -
Seite 101: Aufputzvarianten (Sm)
DF4510HD | DF4910HD | DDF4510HDV-IM/-SM | DDF4910HDV-IM/-SM 19.2.2 Aufputzvarianten (SM) 152 mm 113,80 mm Abb. 19-5 Ø 120 mm 45 mm Ø 4,5 mm Abb. 19-6 www.dallmeier.com... -
Seite 102: Konformitätserklärung
2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschrän- kung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese Erklärung wird abgegeben durch: Dallmeier electronic GmbH & co.KG cranachweg 1 93051 regensburg Die jeweiligen Prüfungen wurden bei akkreditierten Prüflabors durchgeführt. - Seite 103 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschrän- kung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese Erklärung wird abgegeben durch: Dallmeier electronic GmbH & co.KG cranachweg 1 93051 regensburg Die jeweiligen Prüfungen wurden bei akkreditierten Prüflabors durchgeführt.
