9. SYStEM-MENÜ
In diesem Menü werden die grundsätzlichen, modellspeicher-
übergreifenden Sendereinstellungen vorgenommen. Hier vor-
genommene Einstellungen sind für alle Modellspeicher gültig.
Die Daten eines Modellspeichers können in diesem Menü nicht
verändert oder beeinflusst werden.
ausnahme: Trainer-Modus, diese Einstellung wird individuell
mit jedem Modellspeicher abgelegt.

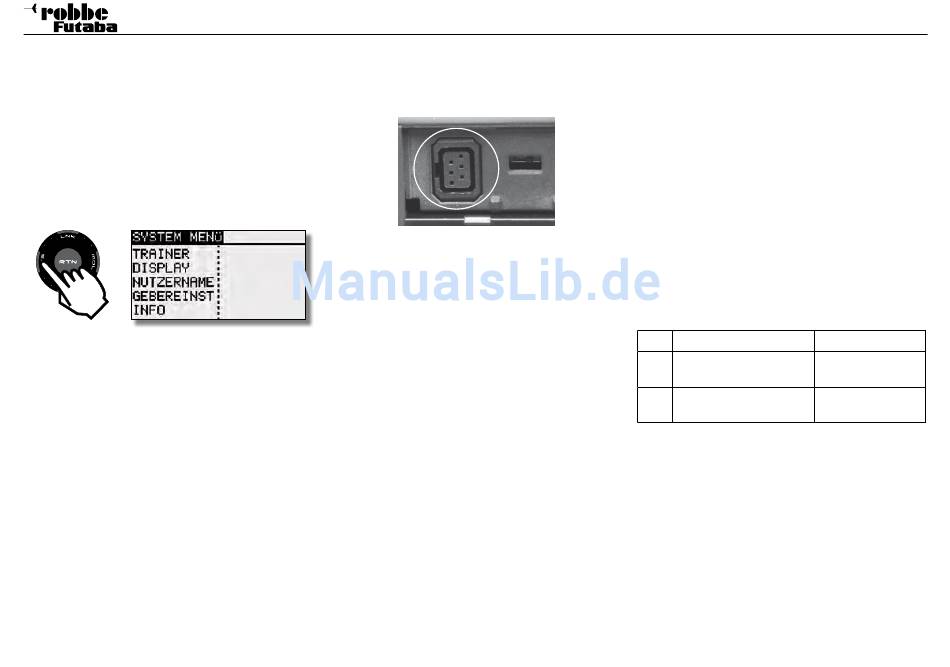

Mit einem Doppelklick auf „SYS" Menü aufrufen.
Durch Drehen des "CAP TOUCH FELDES" erfolgt die Auswahl
unter den zur Verfügung stehenden Funktionen. Folgendes Dis-
play erscheint:
2 x
trainer: Einstellungen für Lehrer-Schüler Betrieb
Display: Display Kontrast, Helligkeit u. Licht
Nutzername: Eingabe des Benutzernamens
Gebereinst: Hardwareseitige Steuergeberumpolung
Schaltertyp Zuordnung
Info: Geräte Nr., Sprache, Softwareversion,
Gebietszulassung
Speichervermögen der SD-Karte wird
angezeigt.
a usserdem kann in diesem Menü die Sprache eingestellt
werden.
FX-20
9.1 lEhRER-SChÜlER-BEtRIEB
Der FX-20 Sender ist auf der linken Seite mit weiteren
Anschlüssen ausgerüstet. Unter anderem mit einer Lehrer-
Schüler-Buchse, die aber auch für den Betrieb am Flugsimulator
vorgesehen ist.
Ein Lehrer-Schüler-Betrieb (Trainer) ermöglicht Flugschülern
das Erlernen des Modell-Fliegens mit Hilfe eines Fluglehrers.
Verbinden Sie lehrer- und Schülersender mit einem ent-
spre ch enden, als Zubehör erhältlichen trainerkabel.
Der FX-20 Sender kann sowohl als Lehrer- als auch als
Schülersender eingesetzt werden.
Beachten Sie bitte folgende hinweise:
Bei 12+2 Kanal Schülersendern mit TM-14 Modul oder
G3-Modulation, kann wahlweise auf Modulationsart 8-Kanal
oder 12-Kanal geschaltet werden.
• B ei allen anderen Schülersendern muss die 8-Kanal PPM
( FM) Modulation eingestellt sein.
• L ehrer- und Schülersender mit Trainerkabel verbinden.
• L ehrer-Sender einschalten.
• J e nach Sendertyp wird der Schülersender durch Einstecken
d es Trainerkabels eingeschaltet. Um eine HF-Abstrahlung
d es Schülersenders zu verhindern, wird empfohlen das HF-
M odul, wenn vorhanden zu entfernen. Oder den 2,4 GHz
S chülersender auf Trainer schalten, damit die HF ausge-
s chaltet wird!
Wichtiger hinweis:
trainer-Betrieb mit anderen robbe- Futaba anlagen als
Schüler kann nur mit solchen Sendern erfolgen, welche
die neue rechteckige 6-Pol Micro-trainer Buchse besitzen.
Sender mit Stromversorgung 6Nx oder 2S LiPo Akkus werden
direkt über das Trainerkabel No. F 1591 mit Betriebsspannung
versorgt. (z.B. T8FG, T12FG, T12Z, T14MZ, FX-20, FX-30,
FX-40). Andere Sender mit 6-Pol-Micro-Trainerbuchse und
einer Spannungsversorgung mit 8 zelligen NC/NiMH Akkus
benötigen ein spezielles Trainerkabel No. F1314.
Dieses besitzt einen integrierten Spannungswandler von (6
auf 8 Zellen) und verhindert so einen permanenten Unterspan-
nungsalarm. (z.B. bei T4EX, T6EXP, T7C, T9CP, T10C).
• F unktionskontrolle durchführen, L/S-Taster betätigen und die
S teuerfähigkeit des Schülersenders überprüfen.
• N ach dem Loslassen muss die Steuerung wieder vom Lehrer-
s ender erfolgen.
Per Software kann ausgewählt werden, ob der Schülersender
Mischfunktionen zur Steuerung des Modells selbst besitzt oder
ob die Funktionen des Lehrersenders genutzt werden sollen.
Alternativ dazu ist auch ein Mix-Betrieb möglich, in dem beide
Sender das Modell steuern können.
Der FX-20 Sender lässt sich sowohl als Lehrer- wie auch
als Schülersender in Verbindung mit den verschiedensten
Sen d ern aus dem robbe/Futaba Programm betreiben. Dabei
ergeben sich folgende Kombinationsmöglichkeiten / Trainer-
kabelanforderungen:
FX-20 Sender als lehrersender in Verbindung mit folgen-
den Schülersendern:
Lehrer Schüler
Skysport T4YF, T4EX,
FX-20
T6EX, T7C, T9C, T10C
T8FG, T12Z, T12FG,
FX-20
T14MZ, FX-30, FX-40
Für einen drahtlosen 2,4 Ghz trainer Betrieb empfehlen wir
das Wireless trainer System 2,4 Ghz No. F1414.
System-Menü
Trainerkabel
Trainerkabel Spezial
No. F 1314
Trainerkabel
No. F 1591
