Schärfen der Messer
Warnung
Beim Schärfen der Messer könnten Messerteilchen
herumgeschleudert werden und schwere
Verletzungen verursachen.
Tragen Sie beim Schärfen der Messer eine geeignete
Schutzbrille.

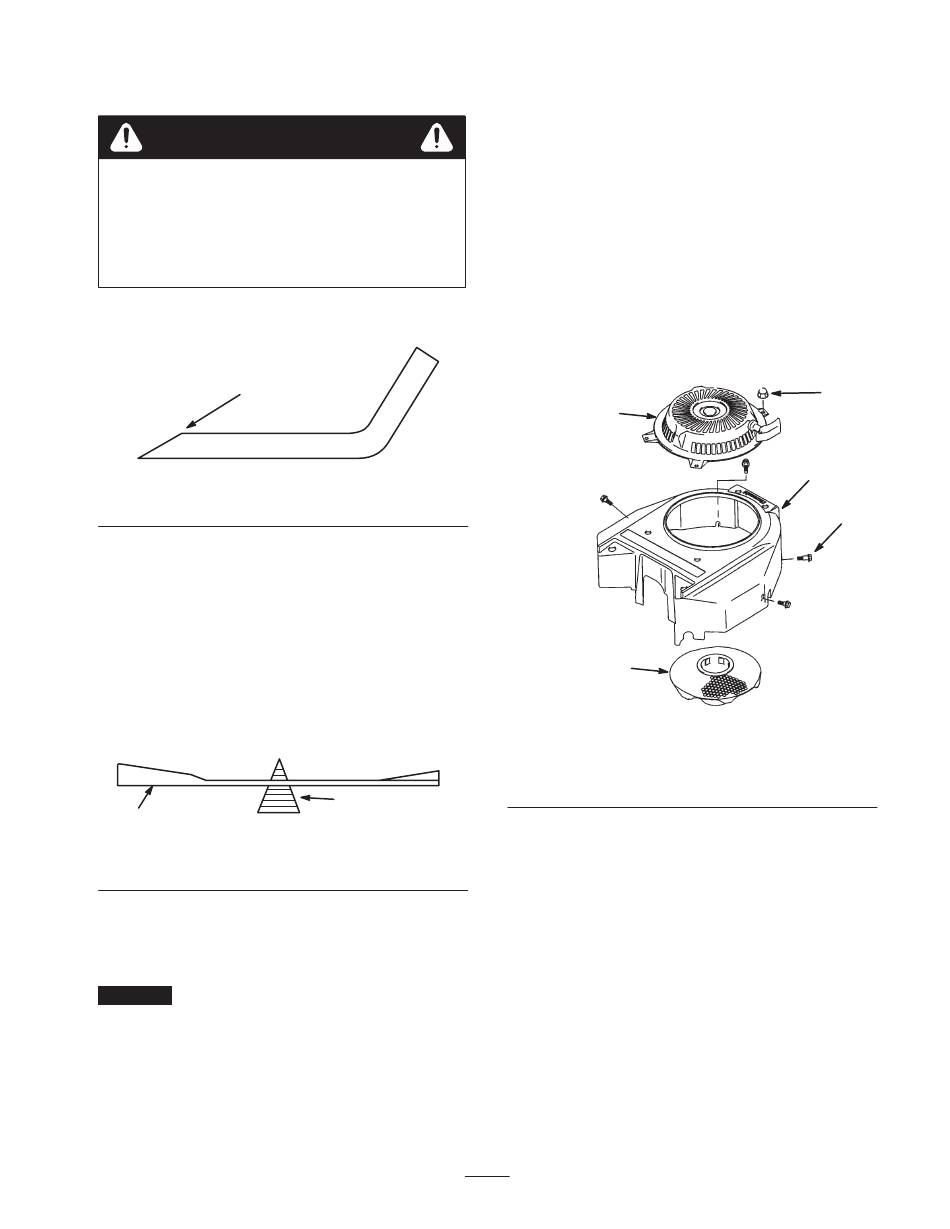

1. Schärfen Sie die Schnittkante an beiden Enden des
Schnittmessers im Originalwinkel mit einer Feile (Bild 27).
1
Bild 27
1. Schärfen Sie im ursprünglichen Winkel.
Hinweis: Das Schnittmesser behält seine Auswuchtung
bei, wenn von beiden Schnittkanten die gleiche
Materialmenge entfernt wird.
2. Überprüfen Sie die Auswuchtung des Schnittmessers auf
einer Ausgleichsmaschine (Bild 28). Wenn das Schnitt-
messer in seiner horizontalen Position bleibt, ist es aus-
gewuchtet und kann wiederverwendet werden. Feilen
Sie, wenn das Schnittmesser nicht ausgewuchtet ist, vom
Flügelbereich des Messers etwas Metall ab (Bild 26).
Wiederholen Sie diesen Vorgang, bis das Messer
ausgewuchtet ist.
1
Bild 28
1. Messer
Einbauen der Messer
1. Bringen Sie das Messer auf der Spindelwelle an (Bild 26).
Wichtig
Der gebogene Teil des Schnittmessers muss
nach oben zur Innenseite des Mähwerks zeigen, um einen
guten Schnitt sicherzustellen.
2. Bringen Sie die Flach-, Sicherungsscheibe und die
Messerschraube an (Bild 26).
Hinweis: Ziehen Sie die Messerschraube mit 115 bis
150 Nm an.
m–1854
2
m–1855
2. Ausgleichsmaschine
31
Reinigen der Kühlanlage
Entfernen Sie vor jedem Einsatz Gras und Schmutz vom
Luftansauggitter.
Prüfen und reinigen Sie die Kühlrippen und die Motor-
hauben alle 100 Stunden oder mindestens einmal jährlich.
1. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus und
aktivieren Sie die Feststellbremse.
2. Stellen Sie vor dem Verlassen des Fahrersitzes den
Motor ab, ziehen Sie den Schlüssel ab und warten Sie,
bis alle rotierenden Teile zum Stillstand gekommen
sind.
3. Entfernen Sie das Luftansauggitter, den Rücklaufstarter
und das Lüftergehäuse (Bild 29).
3
1
Bild 29
1. Luftansauggitter
2. Lüftergehäuse
3. Rücklaufstarter
4. Entfernen Sie Schmutz- und Grasrückstände von den
Motorteilen.
5. Montieren Sie das Luftansauggitter, den Rücklaufstarter
und das Lüftergehäuse.
5
2
4
m-7450
4. Schraube
5. Mutter
