Austauschen des Ablenkblechs
Warnung
Ein nicht abgedeckter Auswurfkanal kann zum
Ausschleudern von Gegenständen auf den Fahrer
oder Unbeteiligte führen. Das kann schwere
Verletzungen zur Folge haben. Weiter könnte es
auch zum Kontakt mit dem Messer kommen.
Setzen Sie den Rasenmäher nur dann ein, wenn
Sie ein Abdeckblech, eine Mulchplatte oder
einen Auswurfkanal mit Fangvorrichtung
montiert haben.
Stellen Sie sicher, dass das Ablenkblech
ordnungsgemäß nach unten abgesenkt ist.
1. Entfernen Sie die Sicherungsmutter, Schraube, Feder
und das Distanzstück, mit denen das Ablenkblech an
den Mähwerkhalterungen befestigt ist (Bild 63).
8
6
1
m–7708

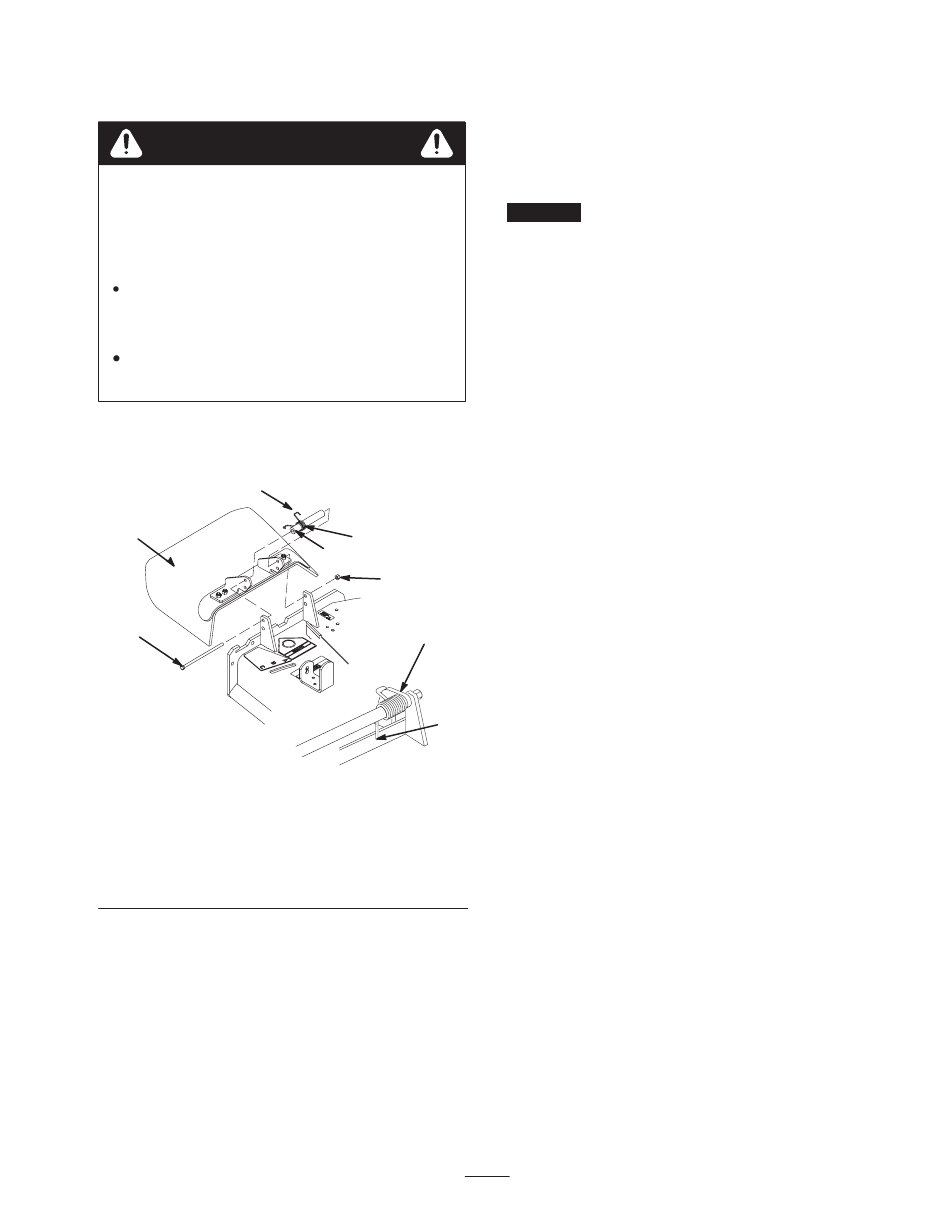

Bild 63
1. Schraube
2. Distanzstück
3. Sicherungsmutter
4. Feder
5. Feder eingesetzt
2. Entfernen Sie defekte oder abgenutzte Ablenkbleche.
4
2
3
5
7
m–5037
6. Ablenkblech
7. Positionieren Sie die
Feder vor dem Einführen
der Schraube hinter der
Mähwerkgehäusekante.
8. Hakenende der Feder
51
3. Legen Sie das Distanzstück und die Feder auf das
Ablenkblech.
4. Setzen Sie die Schraube und Mutter ein.
5. Legen Sie das Hakenende der Feder um das
Ablenkblech (Bild 63).
Wichtig
Das Ablenkblech muss sich in Position
absenken können. Heben Sie das Ablenkblech hoch, um
nachzuprüfen, ob es vollständig in die abgesenkte Stellung
herunterfährt.
Abfallentsorgung
Motoröl, Hydrauliköl, Motorkühlmittel und die Batterie
belasten die Umwelt. Entsorgen Sie diese Elemente
entsprechend den in Ihrem Gebiet gültigen Vorschriften.
