Austauschen des
Pumpen-Treibriemens
Prüfen Sie den Pumpen-Treibriemen alle 50
Betriebsstunden auf Abnutzung.
1. Entfernen Sie zuerst den Mähwerk-Treibriemen; siehe
„Austauschen des Mähwerk-Treibriemens" auf Seite 47.
2. Entfernen Sie die Schraube von dem Kupplungsanschlag
und ziehen Sie das Elektrokabel der Kupplung ab
(Bild 58).
3
2
1
6
m–7718

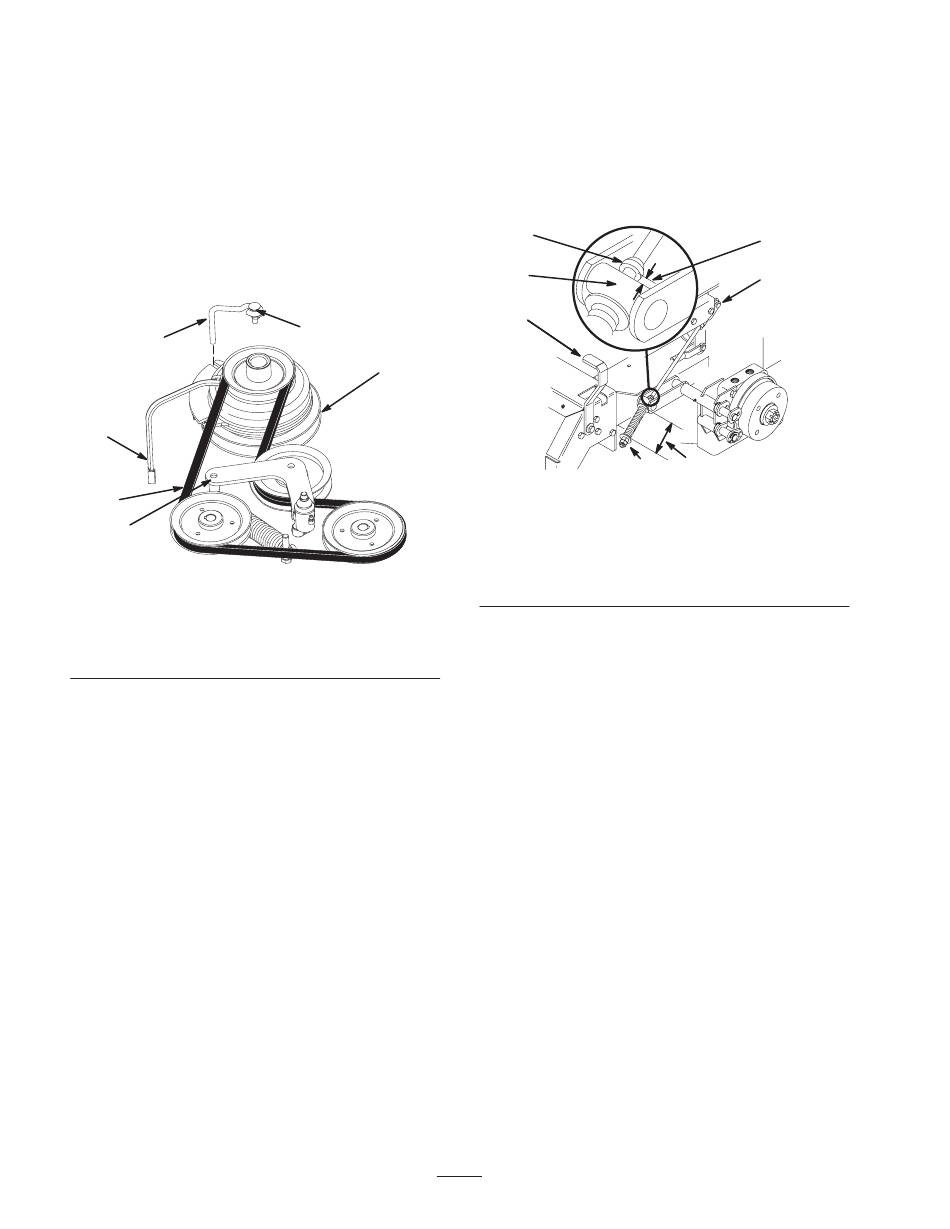

Bild 58
1. Riemen
2. Elektrokabel der
Kupplung
3. Kupplungsanschlag
3. Ziehen Sie den federgespannten Spannarm zur Seite.
4. Entfernen Sie den Fahrantriebsriemen von den Motor-
und Hydraulikpumpenscheiben (Bild 58).
5. Legen Sie einen neuen Riemen um die Motor- und
Hydraulikpumpenscheiben (Bild 58).
6. Ziehen Sie den federgespannten Spannarm zur Seite
und richten Sie den Riemen korrekt aus.
7. Lösen Sie den Druck auf den federgespannten
Spannarm (Bild 58).
8. Setzen Sie den Mähwerk-Treibriemen ein.
4
5
4. Schraube
5. Kupplung
6. Spannarm
48
Einstellen der Feststellbremse
Prüfen Sie, ob die Feststellbremse korrekt eingestellt ist.
1. Lösen Sie den Bremshebel (Hebel nach unten).
2. Sie sollten beim Messen der Federlänge zwischen den
Scheiben 74 mm messen (Bild 59).
4
7
1 1
3
Bild 59
1. Bremshebel
2. Feder, 74 mm
3. Einstellmuttern
4. Kranz an der
Bremsstange
3. Nehmen Sie ggf. folgendermaßen eine Einstellung vor:
A. Lockern Sie die Klemmmutter unterhalb der Feder
und ziehen Sie die Mutter direkt unter dem Joch an
(Bild 59).
B. Drehen Sie die Mutter, bis Sie den richtigen
Messwert erhalten.
C. Ziehen Sie die beiden Muttern zusammen an und
wiederholen Sie das Verfahren auf der
gegenüberliegenden Maschinenseite.
4. Drehen Sie die Muttern nach rechts, um die Federlänge
zu verkürzen und nach links, um die Federlänge zu
erhöhen.
5. Aktivieren Sie die Feststellbremse (Hebel nach oben).
6. Messen Sie die Entfernung zwischen der
Drehzapfenrolle und dem Kranz an der Bremsstange.
Die Distanz sollte 5 bis 7 mm betragen (Bild 59).
7. Nehmen Sie ggf. folgendermaßen eine Einstellung vor:
A. Lösen Sie die Klemmmutter direkt unter dem Joch.
B. Drehen Sie die unteren Einstellmuttern, bis Sie den
korrekten Messwert erhalten (Bild 59).
C. Ziehen Sie die Klemmmutter am Joch an.
5
6
2
m-4120
5. 5 bis 7 mm
6. Klemmmutter und Joch
7. Drehzapfen
