Off (Desligado):
• O detector está no modo Dia (sistema desarmado)
quando a entrada D/N está ligada a +12 V (terminal de
parafuso 2)
• O detector está no modo Noite (sistema armado) quando
a entrada D/N está ligada a GND (terminal 1)
• O detector está no modo de Walk Test desactivado (LEDs
desactivados) quando a entrada WT está ligada a +12 V
(terminal 2)
• O detector está no modo de Walk Test activado (LEDs
activados) quando a entrada WT está ligada a GND
(terminal 1).
Funcionalidade de D/N e WT
A entrada D/N:
• Controla a funcionalidade do LED juntamente com a
entrada de WT.
• Restabelece a memória de alarme
• Controla a funcionalidade do relé de AM durante o modo
NOITE juntamente com SW1.
A entrada de WT controla a funcionalidade do LED juntamente
com a entrada D/N.
Quando o detector está no modo Dia e no modo Walk Test
ligado, os LEDs do detector podem ser activados. Consulte
"Indicação LED" abaixo para obter mais informações.
Durante o modo Noite, os LEDs estão sempre desligados.
Se um alarme de intrusão PIR for detectado no modo Noite e o
detector voltar para o modo Dia, o LED vermelho começa a
piscar para indicar um alarme em memória.
A memória de alarme é restabelecida mudando o detector
para o modo Noite.
Configurações de DIP switches
Predefinição de fábrica:
5 4 3 2 1
ON
SW 1: quando assinalar uma saída de AM (anti-máscara)
ou TF (falha técnica)
On (Ligado): assinala AM ou TF apenas quando o sistema se
encontra no modo Dia (predefinição de fábrica).
Off (Desligado): assinala sempre AM ou TF durante o modo
Dia e Noite.
SW 2: sensibilidade AM
On (Ligado): selecciona um nível superior de sensibilidade
AM. O relé de AM reage no espaço de 6 segundos.
Off (Desligado): selecciona a sensibilidade AM padrão. O relé
de AM reage no espaço de 12 segundos (predefinição de
fábrica).
SW 3: restabelecimento da saída AM/TF
O sistema só restabelecerá um alarme AM se tiver assegurado
que a causa do alarme AM foi eliminada. Se o circuito de AM
não puder voltar para os seus níveis de referência originais, o
detector continua com máscara ou poderá estar danificado. O
proprietário deve realizar uma inspecção visual para se
certificar de que o detector está totalmente operacional.
On (Ligado): Restabelece o estado de AM ou TF 40 segundos
após um alarme PIR.
P/N 146279999-2 (ML) • REV C • ISS 28JUN12
Off (Desligado): Restabelece o estado de AM ou TF após um
alarme PIR quando o sistema está no modo Dia e Walk Test.
O LED amarelo pisca rapidamente. Quando o sistema se
encontra no estado Noite, o LED amarelo desliga-se e o
sistema é restabelecido (predefinição de fábrica).
SW 4: assinalar a saída AM ou TF
On (Ligado): assinala AM nos relés de AM e de alarme.
Assinala TF apenas no relé de AM (EN 50131).
Off (Desligado): assinala AM e TF no relé de AM (predefinição
de fábrica).
SW 5: definição de LEDs
On (Ligado): activa sempre os dois LEDs no detector
(predefinição de fábrica).
Off (Desligado): coloca os dois LEDs sob o controlo da entrada
de Walk Test e Dia/Noite. Isto activa a função de memória do
detector.

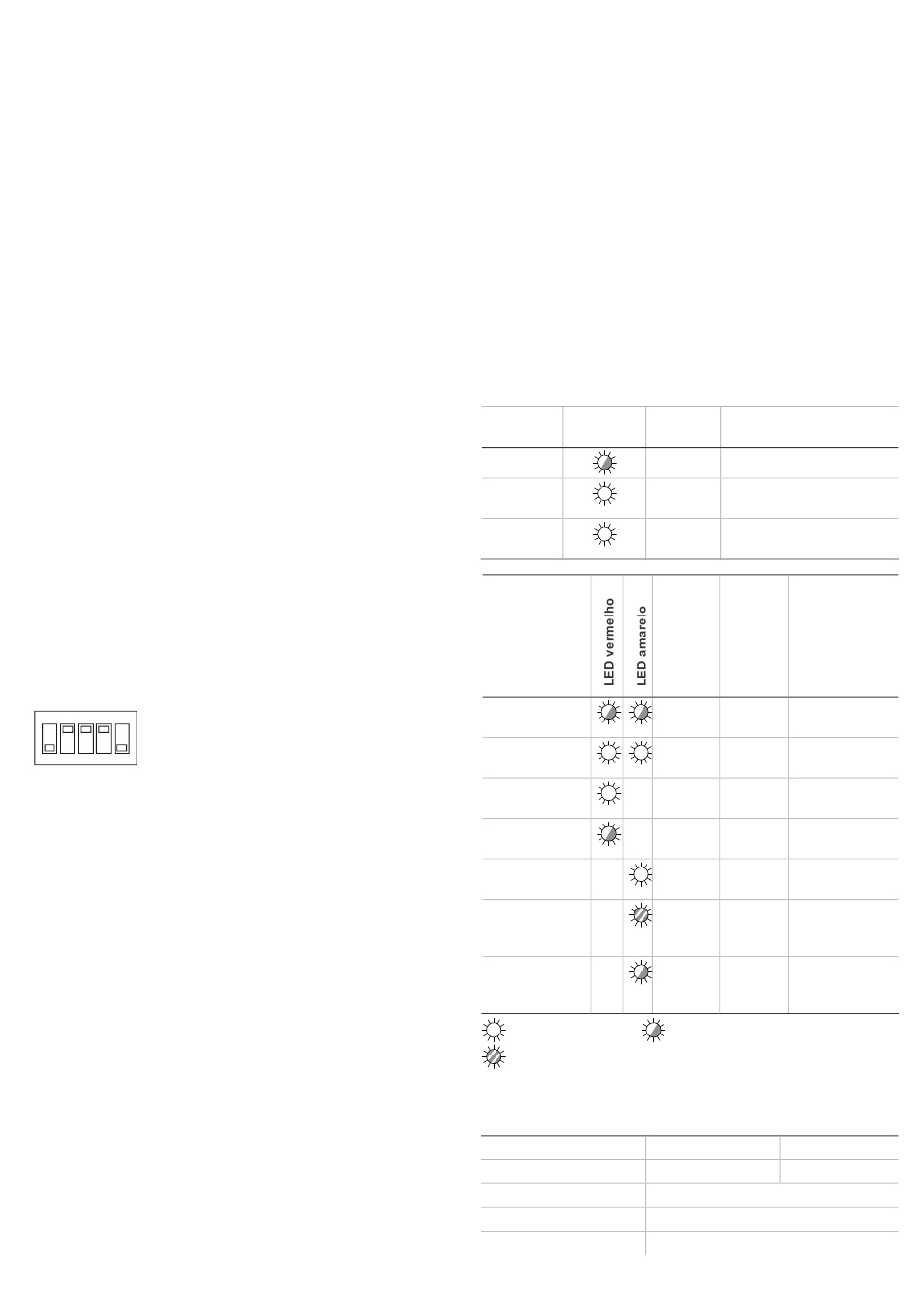

Indicação LED
PIR LED Relé de
vermelho alarme
Arranque Fechado
Tensão Aberto
baixa (Alarme)
Alarme de Aberto
intrusão PIR (Alarme)
PIR/AM
Arranque
Tensão baixa
Alarme de
intrusão PIR
PIR latched
(Memória)
Alarme AM
Após o
restabelecimento
de AM
Falha técnica
Continuamente ligado
Intermitência rápida (4 Hz)
* Depende da definição do DIP switch SW4.
Especificações
Detector
Processamento de sinal
Alcance
Óptica
Para reinicializar
Automaticamente após 25 s
Aplicar a tensão correcta
Automaticamente após 3 s
Relé de Relé AM Para reinicializar
alarme
Fechado Fechado Automaticamente
após 60 s
Aberto Aberto Aplicar a tensão
(Alarme) (Alarme) correcta
Aberto Automaticamente
(Alarme) após 3 s
Mudar para o
modo Noite
Aberto* Aberto Consulte o DIP
(Alarme) (Alarme) switch 3
Mudar para o
modo Noite
Aberto Realizar um walk
(Alarme) teste bem
sucedido
Intermitência normal (1 Hz)
VE1120 VE1120AM
PIR PIR com AM
V2E
20 m
11 cortinas de espelho de alta densidade
