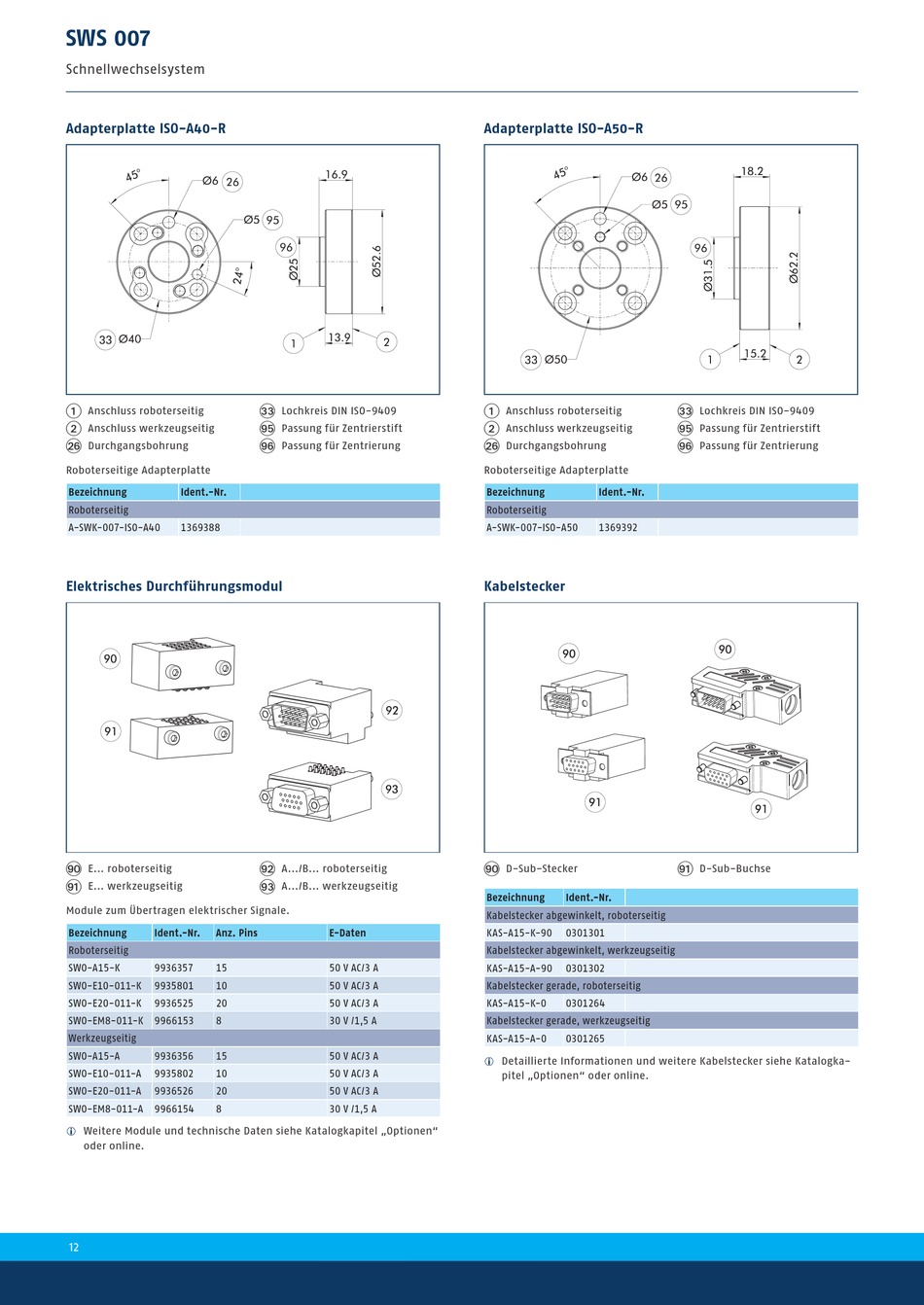

SCHUNK SWS 007 Produktinformation Seite 12

SWS 007
Schnellwechselsystem
Adapterplatte ISO-A40-R
1 Anschluss roboterseitig
2 Anschluss werkzeugseitig
BP Durchgangsbohrung
Roboterseitige Adapterplatte
Bezeichnung Ident.-Nr.
Roboterseitig
A-SWK-007-ISO-A40 1369388
Elektrisches Durchführungsmodul
IT E... roboterseitig
IK
E... werkzeugseitig
Module zum Übertragen elektrischer Signale.
Bezeichnung Ident.-Nr. Anz. Pins
Roboterseitig
SWO-A15-K 9936357 15
SWO-E10-011-K 9935801 10
SWO-E20-011-K 9936525 20
SWO-EM8-011-K 9966153 8
Werkzeugseitig
SWO-A15-A 9936356 15
SWO-E10-011-A 9935802 10
SWO-E20-011-A 9936526 20
SWO-EM8-011-A 9966154 8
Weitere Module und technische Daten siehe Katalogkapitel „Optionen"
i
oder online.
12
CM Lochkreis DIN ISO-9409
IO Passung für Zentrierstift
IP Passung für Zentrierung
IL A.../B... roboterseitig
IM
A.../B... werkzeugseitig
E-Daten
50 V AC/3 A
50 V AC/3 A
50 V AC/3 A
30 V /1,5 A
50 V AC/3 A
50 V AC/3 A
50 V AC/3 A
30 V /1,5 A
Adapterplatte ISO-A50-R
1 Anschluss roboterseitig
2 Anschluss werkzeugseitig
BP Durchgangsbohrung
Roboterseitige Adapterplatte
Bezeichnung Ident.-Nr.
Roboterseitig
A-SWK-007-ISO-A50 1369392
Kabelstecker
IT D-Sub-Stecker
Bezeichnung Ident.-Nr.
Kabelstecker abgewinkelt, roboterseitig
KAS-A15-K-90 0301301
Kabelstecker abgewinkelt, werkzeugseitig
KAS-A15-A-90 0301302
Kabelstecker gerade, roboterseitig
KAS-A15-K-0 0301264
Kabelstecker gerade, werkzeugseitig
KAS-A15-A-0 0301265
Detaillierte Informationen und weitere Kabelstecker siehe Katalogka-
i
pitel „Optionen" oder online.
CM Lochkreis DIN ISO-9409
IO Passung für Zentrierstift
IP Passung für Zentrierung
IK D-Sub-Buchse
