Verwendungszweck Der Wärmepumpe; Anwendungsbereich; Arbeitsweise; Grundgerät - Dimplex WI 9 TE Montage- Und Gebrauchsanweisung

2 Verwendungszweck der
Wärmepumpe

2.1 Anwendungsbereich

Die Wasser/Wasser-Wärmepumpe ist ausschließlich für die Er-
wärmung von Heizungswasser vorgesehen. Sie kann in vorhan-
dene oder neu zu errichtende Heizungsanlagen eingesetzt wer-
den. Als Wärmeträger dient Wasser. Dieses kann aus Brunnen
oder ähnlichen Anlagen zugeführt werden.
Um Korrosionsrisiken am Verdampfer auszuschließen, muss
das Brunnenwasser auf die Korrosionswahrscheinlichkeit von
metallischen Werkstoffen nach der DIN 50930 bewertet werden.
Einzelheiten dazu sind im Projektierungs- und Installationshand-
buch für Heizungswärmepumpen zu finden.
ACHTUNG!
Das Brunnenwasser muss der geforderten Wasserqualität entsprechen.

2.2 Arbeitsweise

Eine Brunnenpumpe fördert das Wasser in den Verdampfer der
Wärmepumpe. Dort gibt es Wärme an das Kältemittel im Kälte-
kreislauf ab.
Das Kältemittel wird vom elektrisch angetriebenen Verdichter an-
gesaugt, verdichtet und auf ein höheres Temperaturniveau "ge-
pumpt". Die bei diesem Vorgang zugeführte elektrische Antriebs-
leistung geht nicht verloren, sondern wird größtenteils ebenfalls
dem Kältemittel zugeführt.
Daraufhin gelangt das Kältemittel in den Verflüssiger und über-
trägt hier wiederum seine Wärmeenergie an das Heizwasser.
Abhängig vom Betriebspunkt erwärmt sich so das Heizwasser
auf bis zu 58 °C.
www.dimplex.de
3 Grundgerät
Das Grundgerät besteht aus einer anschlussfertigen Wärme-
pumpe für Innenaufstellung mit Gehäuse, Schaltraum und inte-
griertem Wärmepumpenmanager. Der Kältekreis ist "hermetisch
geschlossen" und enthält das vom Kyoto-Protokoll erfasste fluo-
rierte Kältemittel R407C mit einem GWP-Wert von 1653. Es ist
FCKW-frei, baut kein Ozon ab und ist nicht brennbar.
Im Schaltraum sind alle für den Betrieb der Wärmepumpe not-
wendigen Bauteile eingebaut. Ein Fühler für die Außentempera-
tur mit Befestigungsmaterial sowie ein Schmutzfänger liegen der
Wärmepumpe bei. Die Spannungszuführung für Last- und Steu-
erstrom ist bauseits zu verlegen.
Die Zuleitung der bauseits zu stellenden Brunnenpumpe ist im
Schaltraum anzuschließen. Dabei ist zu überprüfen ob der
werkseitig eingebaute Motorschutz für die bauseits eingebaute
Pumpe ausreichend ist.

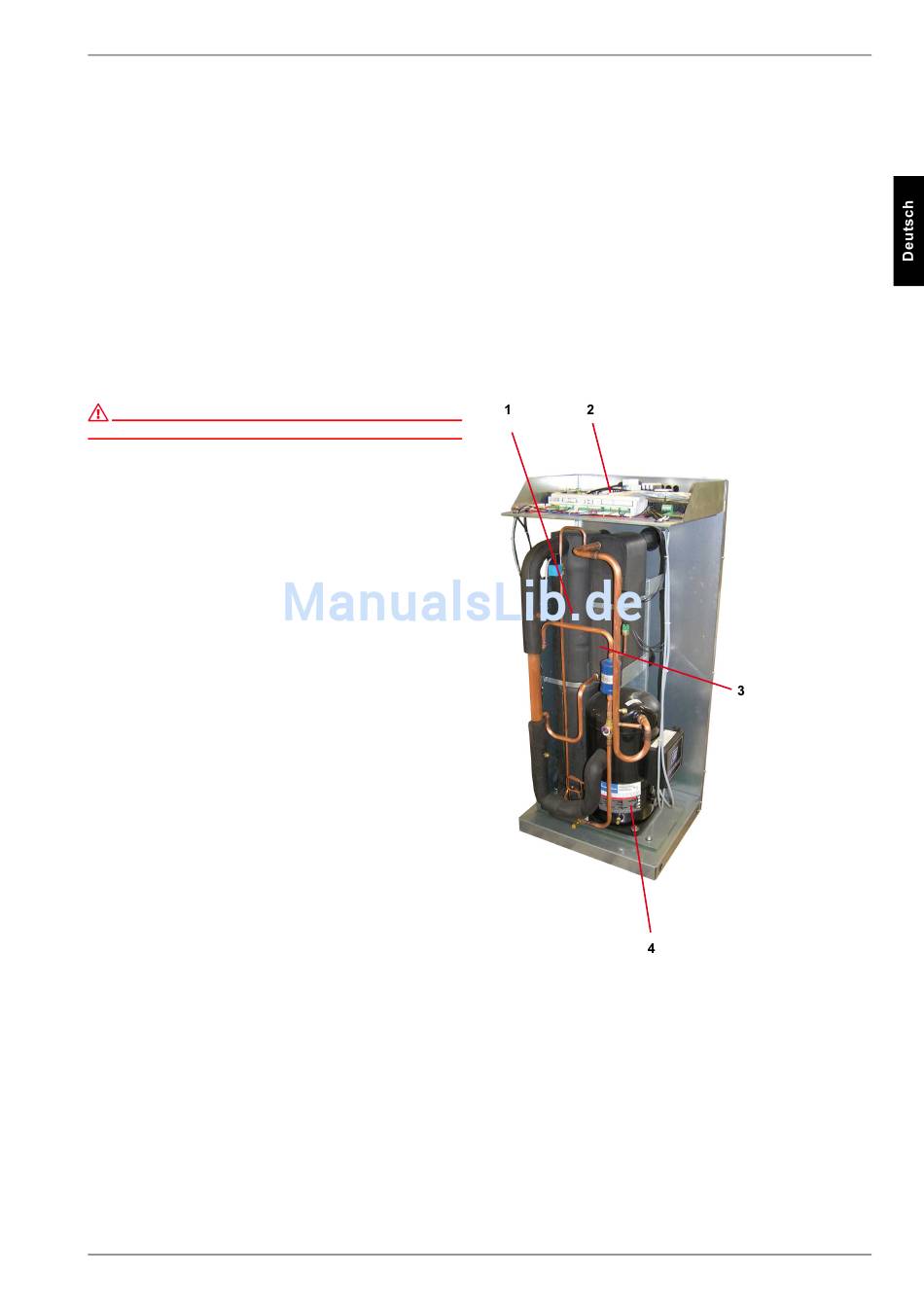

1) Verdampfer
2) Schaltraum
3) Verflüssiger
4) Verdichter
