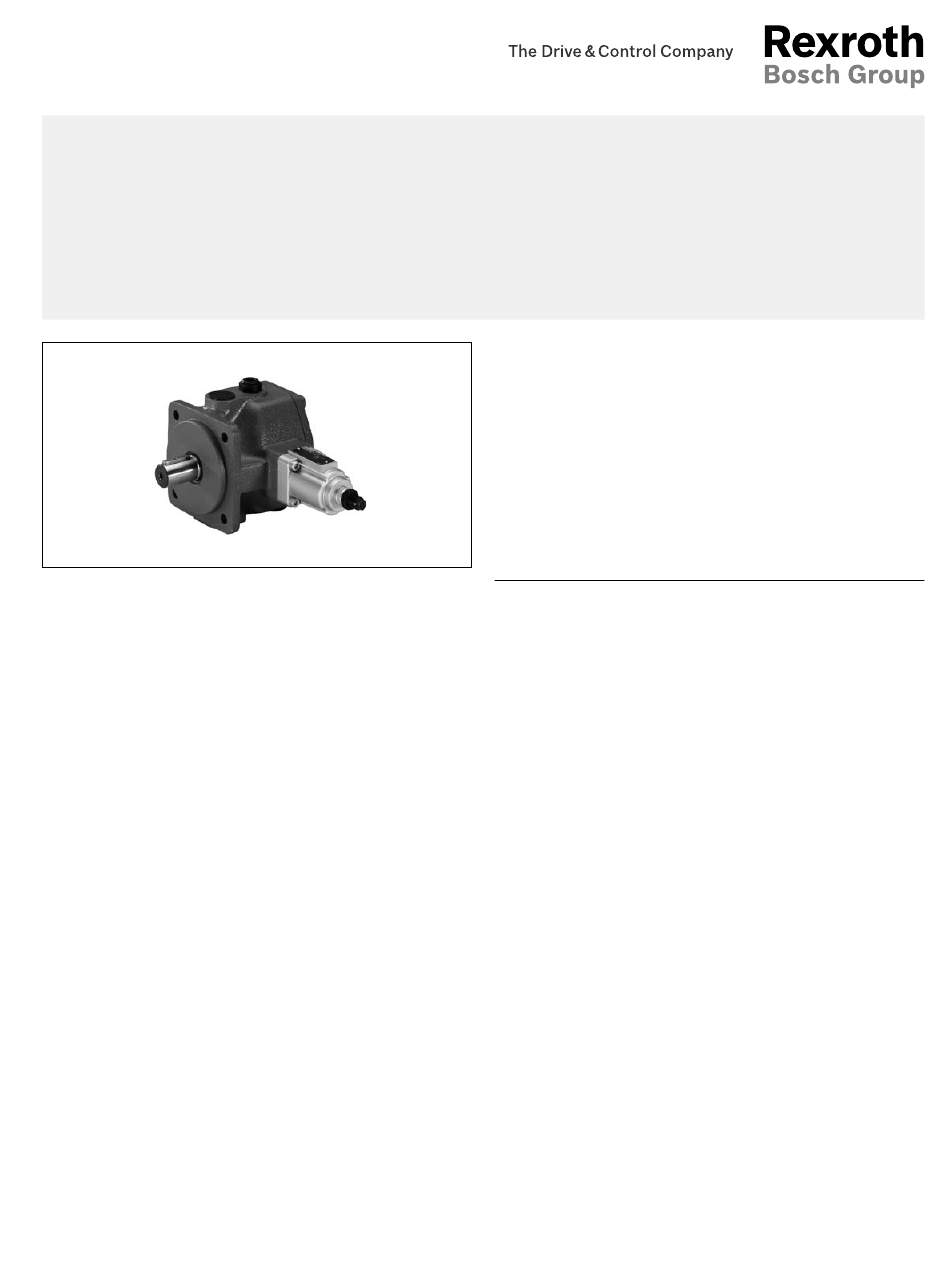

Verstellbare Flügelzellenpumpe, direktgesteuert
PV7...A Serie 1X / 2X
Merkmale
▶ Sehr kurze Regelzeiten
▶ Niedriges Betriebsgeräusch
▶ Befestigungs- und Anschlussmaße nach VDMA 24560/1
und DIN ISO 3019-2
▶ Guter Wirkungsgrad
▶ Lange Lebensdauer
▶ Verstellbares Verdängungsvolumen
▶ Nenngröße 10 bis 25
▶ Höchstdruck 100 bar
▶ Verdrängungsvolumen 10 bis 25 cm
Inhalt
Kennlinien PV7-../06-10
Kennlinien PV7-../06-14
Kennlinien PV7-../20-20
Kennlinien PV7-../20-25
Abmessungen PV7-../06
Abmessungen PV7-../20
RD 10522
Ausgabe: 01.2013
Ersetzt: 08.2008
3
RD 10522/01.2013, Bosch Rexroth AG
2
3
4
5
6
7
8
9
10
11
12
13
14
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für REXROTH PV7 A 1X Serie
Inhaltszusammenfassung für REXROTH PV7 A 1X Serie
-
Seite 1: Inhaltsverzeichnis
▶ Befestigungs- und Anschlussmaße nach VDMA 24560/1 Technische Daten und DIN ISO 3019-2 Dynamisches Verhalten, Messaufbau ▶ Guter Wirkungsgrad Kennlinien PV7‒../06-10 ▶ Lange Lebensdauer Kennlinien PV7‒../06-14 ▶ Verstellbares Verdängungsvolumen Kennlinien PV7‒../20-20 Kennlinien PV7‒../20-25 Abmessungen PV7-../06 Abmessungen PV7-../20 Projektierungshinweise Einbauhinweise Inbetriebnahmehinweise RD 10522/01.2013, Bosch Rexroth AG... -
Seite 2: Typenschlüssel
R900919237 der Volumenstrom auf die jeweiligen Maximalwerte einge- PV7-2X/20-20RA01MA0-05 R900950952 stellt und das Betriebsgeräusch bei maximalem Nullhub- PV7-2X/20-20RA01MA0-10 R900950953 druck optimiert. PV7-2X/20-25RA01MA0-05 R900950954 Im Auslieferungszustand ist der Nullhubdruck auf den kleinsten PV7-2X/20-25RA01MA0-10 R900950955 Wert eingestellt Bosch Rexroth AG, RD 10522/01.2013... -
Seite 3: Funktionsbeschreibung
Wert ein, der gerade entnommen wird. Ist der an der Feder (6) eingstellte Höchstdruck erreicht, so regelt die Pumpe auf Volumenstrom nahezu Null. Der Betriebsdruck wird aufrechterhalten und nur die Leckflüssigkeit wird ersetzt. Die Verlustleistung und Erwärmung der Druckflüs- sigkeit wird dadurch gering gehalten. RD 10522/01.2013, Bosch Rexroth AG... -
Seite 4: Technische Daten
Die für die Komponenten angegebenen Reinheitsklassen müssen in Hydrauliksystemen eingehalten werden. Eine wirksame Filtration verhindert Störungen und erhöht gleichzeitig die Lebensdauer der Komponenten. Zur Auswahl der Filter siehe Datenblätter 50070, 50076, 50081, 50086, 50087 und 50088. Bosch Rexroth AG, RD 10522/01.2013... -
Seite 5: Dynamisches Verhalten, Messaufbau
20-25...05 Wegeventil (Schaltzeitdauer 30 ms) Drossel zur Einstellung des Druckes bei Förderung Hydraulikpumpe Aufregeln Druckmessstelle Nullhub → q Verdrängung Zeit t 1 auf 2 auf Pumpentyp Druck Regelzeiten (Mittelwerte) [bar] 1 auf 2 auf 06-10...10 06-10...05 06-14...07 06-14...04 20-20...10 20-25...10 20-25...05 Zulässige Druckspitzen RD 10522/01.2013, Bosch Rexroth AG... -
Seite 6: Kennlinien Pv7
Kennlinien PV7‒../06-10 ▼ PV7‒../06-10..A0-05... Betriebsdruck [bar] ▼ PV7‒../06-10..A0-10... Betriebsdruck [bar] ▼ Schalldruckpegel Betriebsdruck [bar] Hinweis Kennlinien gemessen bei n = 1450 min ; ν = 41 mm /s; θ =50 °C Schalldruckpegel gemessen im Schallmessraum nach DIN 45635, Blatt 26; Abstand: Schallaufnehmer ‒ Pumpe = 1 m Bosch Rexroth AG, RD 10522/01.2013... -
Seite 7: Kennlinien Pv7
Kennlinien PV7‒../06-14 ▼ PV7‒../06-14..A0-04... Betriebsdruck [bar] ▼ PV7‒../06-14..A0-07... Betriebsdruck [bar] ▼ Schalldruckpegel Betriebsdruck [bar] Hinweis Kennlinien gemessen bei n = 1450 min ; ν = 41 mm /s; θ =50 °C Schalldruckpegel gemessen im Schallmessraum nach DIN 45635, Blatt 26; Abstand: Schallaufnehmer ‒ Pumpe = 1 m RD 10522/01.2013, Bosch Rexroth AG... -
Seite 8: Kennlinien Pv7
Kennlinien PV7‒../20-20 ▼ PV7‒../20-20..A0-05... Betriebsdruck [bar] ▼ PV7‒../20-20..A0-10... Betriebsdruck [bar] ▼ Schalldruckpegel Betriebsdruck [bar] Hinweis Kennlinien gemessen bei n = 1450 min ; ν = 41 mm /s; θ =50 °C Schalldruckpegel gemessen im Schallmessraum nach DIN 45635, Blatt 26; Abstand: Schallaufnehmer ‒ Pumpe = 1 m Bosch Rexroth AG, RD 10522/01.2013... -
Seite 9: Kennlinien Pv7
Kennlinien PV7‒../20-25 ▼ V7‒../20-25..A0-05... Betriebsdruck [bar] ▼ V7‒../20-25..A0-10... Betriebsdruck [bar] ▼ Schalldruckpegel Betriebsdruck [bar] Hinweis Kennlinien gemessen bei n = 1450 min ; ν = 41 mm /s; θ =50 °C Schalldruckpegel gemessen im Schallmessraum nach DIN 45635, Blatt 26; Abstand: Schallaufnehmer ‒ Pumpe = 1 m RD 10522/01.2013, Bosch Rexroth AG... -
Seite 10: Abmessungen Pv7
Platzbedarf zum Entfernen des Schlüssels – bei Linksdrehung, Erhöhung des Volumenstroms Anschlüsse ▶ Druckverstellung (2) – bei Rechtsdrehung, Erhöhung des Betriebsdruckes Benennung Größe – bei Linksdrehung, Verringerung des Betriebsdruckes Sauganschluss G1/2 Druckanschluss G3/8 Leckflüssigkeitsanschluss G1/4 Bosch Rexroth AG, RD 10522/01.2013... -
Seite 11: Abmessungen Pv7
Platzbedarf zum Entfernen des Schlüssels – bei Linksdrehung, Erhöhung des Volumenstroms Anschlüsse ▶ Druckverstellung (2) – bei Rechtsdrehung, Erhöhung des Betriebsdruckes Benennung Größe – bei Linksdrehung, Verringerung des Betriebsdruckes Sauganschluss G3/4 Druckanschluss G1/2 Leckflüssigkeitsanschluss G1/4 RD 10522/01.2013, Bosch Rexroth AG... -
Seite 12: Projektierungshinweise
Größe ist die Nullhubleistung (siehe Seite 6 bis 9 ). Durch Querschnittsverengungen, aber auch durch Leckflüs- sigkeitskühler, können unzulässig hohe Druckspitzen in der Leckflüssigkeitsleitung entstehen. Druckabsicherung Druckregler sind keine Absicherungen gegen Drucküberlas- tung. In der Hydraulikanlage ist ein separates Druckbegren- zungsventil vorzusehen. Bosch Rexroth AG, RD 10522/01.2013... -
Seite 13: Einbauhinweise
▶ Die Leckflüssigkeitsleitung so verlegen, dass die Pumpe nicht leerlaufen kann! ▶ Leck- und Rücklaufflüssigkeit darf unter keinen Umstän- den sofort wieder angesaugt werden! Filter Möglichtst Rücklauf- oder Druckfilter verwenden. (Saugfilter nur in Verbindung mit Unterdruckschalter/ Ver- schmutzungsanzeige). RD 10522/01.2013, Bosch Rexroth AG... -
Seite 14: Inbetriebnahmehinweise
▶ Auf keinen Fall Pumpe ohne Druckflüssigkeit laufen lassen! Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechts- Mobile Applications anmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, Glockeraustraße 4 bei uns. Die angegebenen Daten dienen allein der Produktbeschreibung. - Seite 15 Verstellbare Flügelzellenpumpe, direktgesteuert, direktgesteuert | PV7...A Serie 1X / 2X Notizen RD 10522/01.2013, Bosch Rexroth AG...
