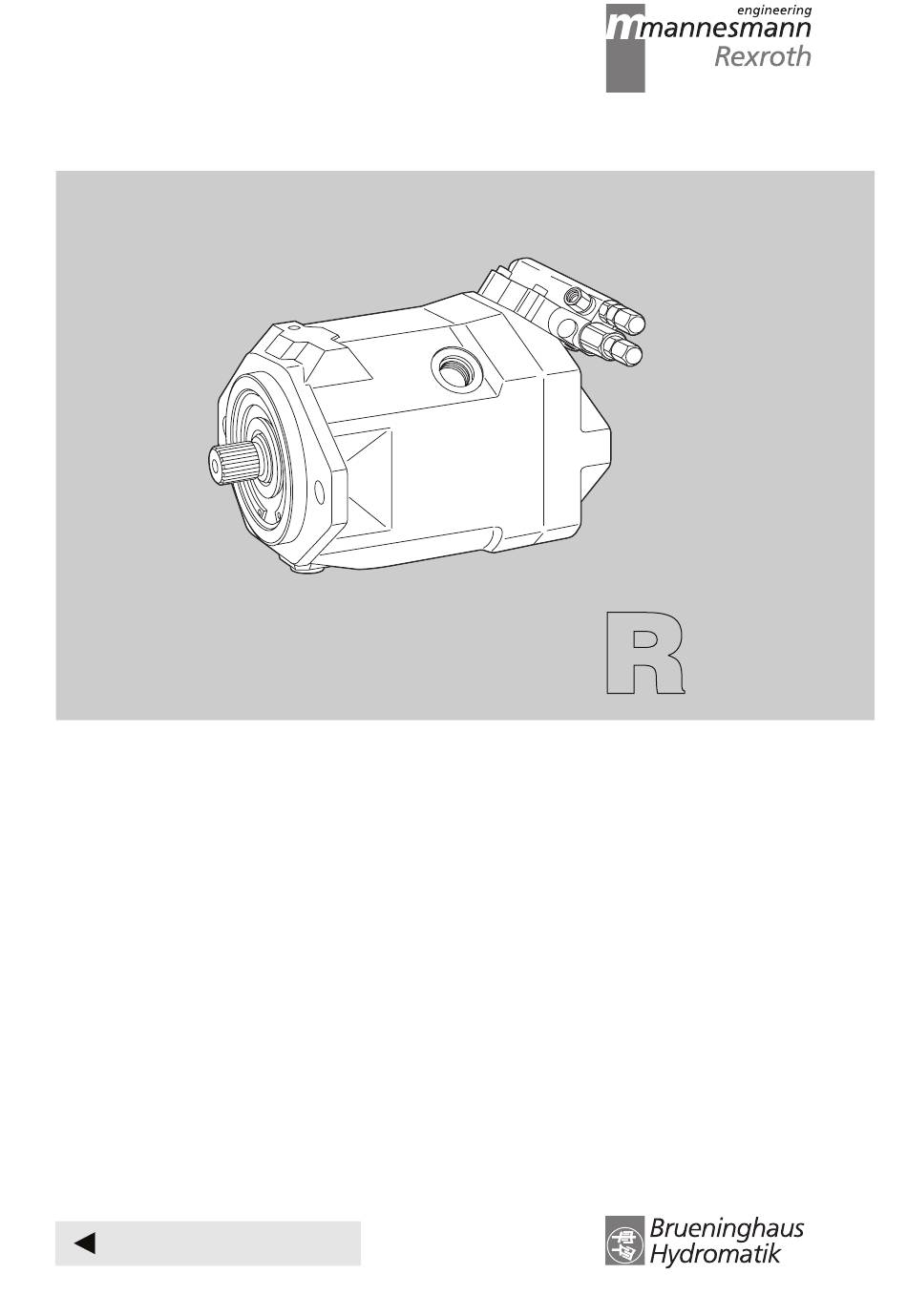

- Seite 1 RDE 92713-03-R/10.98 ersetzt / replaces 07.98 Reparaturanleitung - A10VSO 10 DFR Baureihe 52 Repair instructions A10VSO 10 DFR Series 52 Zurück zum Verzeichnis / Return to the index...
-
Seite 2: Inhaltsverzeichnis
RDE 92713-03-R/10.98 Hinweis / Inhalt Reparaturanleitung A10VSO Repair Instructions A10VSO Notice / Contents HINWEIS NOTICE Bezeichnungen, Beschreibungen und Darstellungen Specifications, descriptions and illustrative material shown entsprechen dem Informationsstand zum Zeitpunkt der herein were as accurate as known at the time this Drucklegung dieser Unterlage. -
Seite 3: Schnittbild
RDE 92713-03-R/10.98 Schnittbild Reparaturanleitung A10VSO Sectional view Repair Instructions A10VSO Brueninghaus Hydromatik 3... -
Seite 4: Allgemeine Reparaturhinweise
RDE 92713-03-R/10.98 Reparaturanleitung A10VSO Allgemeine Reparaturhinweise Repair Instructions A10VSO General repair guidelines Achtung! Nachfolgend Hinweise bei allen Reparaturarbeiten an Hydraulikaggregaten beachten! Attention! Observe the following guidelines when carrying out repairs on hydraulic units! Alle Öffnungen der Hydraulikaggregate verschließen. Close off all openings of the hydraulic unit. Alle Dichtungen erneuern. -
Seite 5: A10 Ersatzteil - Kits
RDE 92713-03-R/10.98 Reparaturanleitung A10VSO A10 Ersatzteil - Kits Repair Instructions A10VSO A10 spare parts - kits Gliederung der Ersatzteilgruppen (Gruppen-Inhalte) und Hinweise zur Anwendung Position Bezeichnung Ersatzteilgruppeninhalt Hinweise Dichtsatz NBR WDR für Antriebswelle und Mineralöleinsatz kompletter O-Ring-Dichtsatz Dichtsatz Viton WDR für Antriebswelle und Mineralöleinsatz bei kompletter O-Ring-Dichtsatz erhöhten Temperaturen... - Seite 6 RDE 92713-03-R/10.98 Reparaturanleitung A10VSO A10 Ersatzteil - Kits Repair Instructions A10VSO A10 spare parts - kits Classification of the spare parts groups (group contents) and application guidelines Position Description Spare parts group contents Guidelines NBR seal kit Drive shaft seal and a complete Suitable for use with O-ring seal kit mineral oils...
-
Seite 7: Dichtsätze Und Baugruppen
RDE 92713-03-R/10.98 Reparaturanleitung A10VSO Dichtsätze und Baugruppen Repair Instructions A10VSO Seal kits and sub-assemblies Dichtsatz Pos. 1 / 2 Seal kit Pos. 1 / 2 Antriebswelle Pos. 3 Drive shaft Pos. 3 Lagersatz Kleinteile Pos. 4 Bearing kit and small parts Pos. 4 Rotationsgruppe Pos. - Seite 8 RDE 92713-03-R/10.98 Dichtsätze und Baugruppen Reparaturanleitung A10VSO Seal kits and sub-assemblies Repair Instructions A10VSO Schwenkwiege Pos. 6 Cradle Pos. 6 Steuerventil Pos. 7 Control valve Pos. 7 8 Brueninghaus Hydromatik...
-
Seite 9: Triebwelle Abdichten
RDE 92713-03-R/10.98 Reparaturanleitung A10VSO Triebwelle abdichten Repair Instructions A10VSO Sealing the drive shaft 1. Sicherungsring, 2. Dichtflansch, 3. O-Ring, 4. Wellendichtring, 5. Sicherungsring 1. Circlip, 2. Sealing flange, 2. O-ring, 4. Shaft seal, 5. Circlip (Paßfeder ausbauen bei Ausführung Paßfeder)) Triebwelle abkleben. - Seite 10 RDE 92713-03-R/10.98 Reparaturanleitung A10VSO Triebwelle abdichten Repair Instructions A10VSO Sealing the drive shaft Dichtflansch abdrücken. Prise-off the sealing flange. Sichtkontrolle: Wellendichtring 1, Dichtflansch 2, Triebwelle 3, Gehäuse 4, O-Ring 5 Visual check: Shaft seal 1, sealing flange 2, drive shaft 3, housing 4, O-ring 5 Sicherungsring ausbauen.
- Seite 11 RDE 92713-03-R/10.98 Demontage und Montage der kompletten Einheit Reparaturanleitung A10VSO Repair Instructions A10VSO Disassembly and re-assembly of the complete unit Dichtflansch montieren. Dicht- und Staublippe, Wellendichtring leicht einfetten. Fit the sealing flange. Lightly grease the seal, dust lips and shaft seal ring. Sicherungsring montieren.
-
Seite 12: Steuerventil Abdichten / Reinigen
RDE 92713-03-R/10.98 Reparaturanleitung A10VSO Steuerventil abdichten / reinigen Repair Instructions A10VSO Sealing / cleaning the control valve Steuerventil abbauen Einstellung Maß * festhalten! Dichtfläche (1) kontrollieren. Remove the control valve Measure dimension * and note down! Check sealing surface (1). 12 Brueninghaus Hydromatik... -
Seite 13: Pumpe Demontieren
RDE 92713-03-R/10.98 Pumpe demontieren Reparaturanleitung A10VSO Disassemble the pump Repair Instructions A10VSO Brueninghaus Hydromatik 13... - Seite 14 RDE 92713-03-R/10.98 Reparaturanleitung A10VSO Pumpe demontieren Repair Instructions A10VSO Disassemble the pump Steuerventil abbauen. Remove the control valve Demontageposition Lage der Anschlußplatte zum Gehäuse kennzeichnen. Disassembly position Mark the location of the connection plate on the housing. Anschlußplattenbefestigung lösen, Anschlußplatte abheben. Verteilerplatte und Verstellkolben kann herunterfallen.
- Seite 15 RDE 92713-03-R/10.98 Pumpe demontieren Reparaturanleitung A10VSO Disassemble the pump Repair Instructions A10VSO Verteilerplatte abheben. Lage notieren. Lager mit Abziehvorrichtung ausbauen. Dichtfläche Verteilerplatte nicht beschädigen. Remove distributor plate. Take note of the orientation. Remove bearing with withdrawal tool. Do not damage the sealing surface. Triebwerk in horizontaler Lage herausziehen.
- Seite 16 RDE 92713-03-R/10.98 Reparaturanleitung A10VSO Pumpe demontieren Repair Instructions A10VSO Disassemble the pump Hochdruckseite High pressure side Schwenkwiege, Feder, Lagerschalen ausbauen. Lagerichtig Remove cradle, spring and bearing shells. Correct location Feder mit Vorrichtung vorspannen. Pre-tension the spring using a suitable device. Sicherungsring demontieren.
-
Seite 17: Überprüfungshinweise
RDE 92713-03-R/10.98 Überprüfungshinweise Reparaturanleitung A10VSO Inspection hints Repair Instructions A10VSO Alle Lager erneuern. Renew all bearings. Kontrolle: Verzahnung ausgeschlagen, Passungsrost 1.1 Paßfedersitz 2. Einlaufrille vom Wellendichtring Lagersitz 4. Verzahnung - Mitnahme Zylinder Lagersitz Check: Wear on slines, fretting 1.1 Key set 2. - Seite 18 RDE 92713-03-R/10.98 Reparaturanleitung A10VSO Überprüfungshinweise Repair Instructions A10VSO Inspection hints Kontrolle! Lauffläche (1) keine Kratzer, keine Metalleinlagerungen, kein Axialspiel (2), (Kolben nur satzweise tauschen). Check! Check to see that there are no scratches or metal deposits on the sliding surface (1), and that there is no axial play (2), (pistons must only be replaced as a set).
-
Seite 19: Pumpe Montieren
RDE 92713-03-R/10.98 Pumpe montieren Reparaturanleitung A10VSO Pump assembly Repair Instructions A10VSO Triebwelle mit Lager montieren. Fit drive shaft with bearing. Dichtflansch: 1. Wellendichtring einpressen 2. Sicherungsring einsetzen 3. O-Ring ins Gehäuse einsetzen 4. Dichtflansch Sealing flange: 1. Press in the shaft seal 2. - Seite 20 RDE 92713-03-R/10.98 Reparaturanleitung A10VSO Pumpe montieren Repair Instructions A10VSO Pump assembly Kugel in Schwenkwiege einsetzen. Kugel leichtgängig Fit ball into the cradle. Is the ball free movable Lagerschalen montieren. Montagehilfe: Mit Fett einsetzen. Druckfeder und Schwenkwiege lagerichtig einsetzen. Lagerschale mit Bohrung (1) lagerichtig ins Gehäuse einsetzen.
- Seite 21 RDE 92713-03-R/10.98 Pumpe montieren Reparaturanleitung A10VSO Repair Instructions A10VSO Pump assembly Mit Vorrichtung Druckstifte montieren. Fit pressure pins using an assembly aid. Feder mit Vorrichtung vorspannen. Pre-tension the spring using a suitable device. Kolben mit Rückzugeinrichtung montieren. Hinweis: Kolben, Gleitschuhe einölen. Assemble piston with retaining plate.
- Seite 22 RDE 92713-03-R/10.98 Reparaturanleitung A10VSO Pumpe montieren Repair Instructions A10VSO Pump assembly Rotationsgruppe montieren! Montagehilfe: Mit O-Ring Kolben festhalten. O-Ring (Pos.1) einsetzen Fit rotary group! Assembly aid: Hold the pistons by using an O-ring. Fit O-rings (Pos. 1) Lager (1) in Anschlußplatte montieren. Zylinderstift (2) einsetzen.
- Seite 23 RDE 92713-03-R/10.98 Pumpe montieren Reparaturanleitung A10VSO Repair Instructions A10VSO Pump assembly Verteilerplatte montieren. Montagehilfe: Fett Fit distributor plate Assembly aid: Grease Bei rechtsdrehend angetriebenen Pumpen wird die Verteilerplatte rechtsdrehend verdrillt: 4 aus der Mittelstellung (Verteilerplatten für re und li Ausführungen nicht identisch).
- Seite 24 RDE 92713-03-R/10.98 Reparaturanleitung A10VSO Pumpe montieren Repair Instructions A10VSO Pump assembly 24 Brueninghaus Hydromatik...
-
Seite 25: Steuerventil: Hinweise Für Dr, Dfr, Dfr 1
RDE 92713-03-R/10.98 Steuerventil: Hinweise für DR, DFR, DFR 1 Reparaturanleitung A10VSO Control valve: Guidelines for the DR, DFR, DFR 1 Repair Instructions A10VSO Alle abgebildeten Ventile dieser Seite in Blendenlage offen (s. Skizzen-Einbaulage). All of the valves shown on this page have the orifice shown in its open condition (see sketches - installation location) Steuerventil DR / DR control valve Beide X-Anschlüsse verschlossen / Both X-ports are plugged Förderstromregler blockiert / Flow controller is blocked... - Seite 26 RDE 92713-03-R/10.98 Reglereinstellung Reparaturanleitung A10VSO Control adjustment Repair Instructions A10VSO offen zum Tank Open to the tank Verbraucher geschlossen / Actuator lines closed FR-Regler (1) auf Block drehen. DR-Regler (2) einstellen max. Hochdruck. FR controller (1) turn until blocked. DR controller (2) set to max. high pressure offen zum Tank Open to the tank...
- Seite 27 RDE 92713-03-R/10.98 Werkzeuge / Hilfswerkzeuge / Anziehdrehmomente Reparaturanleitung A10VSO Repair Instructions A10VSO Tools / auxiliary tools / tightening torques Verwendete Loctite-Sorten alle Abreißstopfen Nr. 601 sonst Nr. 242 Loctite types used: For all break-off plugs No. 601 For all other parts No.
- Seite 28 RDE 92713-03-R/10.98 Reparaturanleitung A10VSO Repair Instructions A10VSO Brueninghaus Hydromatik GmbH, Werk Horb, An den Kelterwiesen 14, D-72160 Horb, Tel. (07451) 920, Telex 765321, Fax (07451) 8221 28 Brueninghaus Hydromatik...
