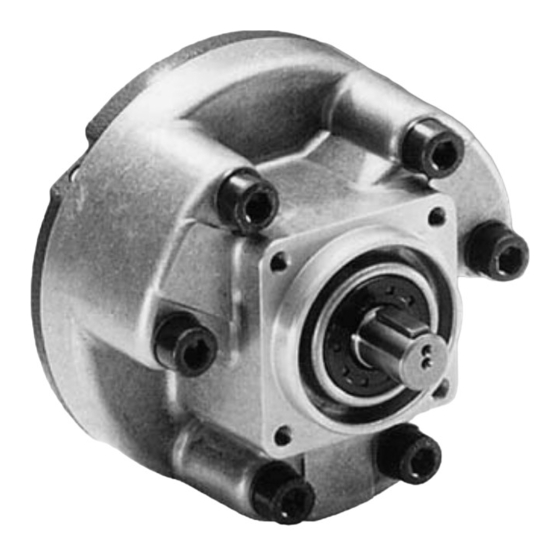

Radialkolbenpumpe mit
konstantem Verdrängungsvolumen
Typ PR4
Nenngröße (NG) 0,40 bis 2,00 cm
Geräteserie 1X
Maximaler Betriebsdruck 700 bar
Inhaltsübersicht
Inhalt
Technische Daten, Schalldruckpegel
Informationen zu lieferbaren Ersatzteilen:
www.boschrexroth.com/spc
3
Merkmale
Seite
- selbstansaugend, ventilgesteuert
2
- sehr geräuscharm
2
- hohe Lebensdauer durch hydrodynamisch geschmierte
Gleitlager
3
- sehr kompakte Bauweise, daher einbaufreundliche Abmessun-
4
gen
5
- Kombinationsmöglichkeit mit konstanten und verstellbaren
6
Flügelzellenpumpen
7
- 5 Nenngrößen
8
8
RD 11260/08.05
Ersetzt: 07.02
R4_d
PR4-1X/1,00-450WA01M01
1/8
Werbung
Verwandte Anleitungen für REXROTH PR4
Inhaltszusammenfassung für REXROTH PR4
-
Seite 1: Inhaltsverzeichnis
Radialkolbenpumpe mit RD 11260/08.05 Ersetzt: 07.02 konstantem Verdrängungsvolumen Typ PR4 Nenngröße (NG) 0,40 bis 2,00 cm Geräteserie 1X Maximaler Betriebsdruck 700 bar R4_d PR4-1X/1,00-450WA01M01 Inhaltsübersicht Merkmale Inhalt Seite – selbstansaugend, ventilgesteuert Bestellangaben – sehr geräuscharm Symbol – hohe Lebensdauer durch hydrodynamisch geschmierte... -
Seite 2: Bestellangaben
Bosch Rexroth AG Hydraulics RD 11260/08.05 Bestellangaben PR 4 1X Geräteart Pumpe, radial = PR weitere Angaben im Klartext Baureihe Anzahl der Druckanschlüsse Geräteserie 01 = 1 Druckanschluss Geräteserie 10 bis 19 = 1X (10 bis 19: unveränderte Einbau- und Dichtungenswerkstoff Anschlussmaße) -
Seite 3: Funktion, Schnitt
Hydraulics Bosch Rexroth AG RD 11260/08.05 PR4 Funktion, Schnitt auf den Exzenter (2) gedrückt. Bei Ab wärts be we gung des Kol- Die Pumpen sind ventilgesteuerte, selbstansaugende Ra di al - bens (6) ver grö ßert sich der Ar beits raum (9) im Zylinder (7). - Seite 4 Bosch Rexroth AG Hydraulics RD 11260/08.05 Technische Daten (Bei Geräteeinsatz außerhalb der angegebenen Werte bitte anfragen!) –1 –1 Drehzahlbereich NG 0,40 1000 bis 3400 min –1 NG 0,63 1000 bis 3000 min –1 NG 1,00 1000 bis 2000 min –1...
-
Seite 5: Kennlinien
Hydraulics Bosch Rexroth AG RD 11260/08.05 PR4 , ν = 41 mm /s und ϑ = 50 °C) –1 Kennlinien (gemessen bei = 1450 min Volumenstrom 0,40 - 700 0,63 - 700 Betriebsdruck in bar → 1,00 - 450 1,60 - 250 2,00 - 175 Betriebsdruck in bar →... -
Seite 6: Geräteabmessungen
Bosch Rexroth AG Hydraulics RD 11260/08.05 Geräteabmessungen: Nennmaße in mm (inch) 56 ( 2,204) 69 (2,716) G1/4; 12 (0,472) 19 (0,748) 18 (0,708) 26 (1,023) 15 (0,590) 60 (2,362) G1/2; 14 (0,551) Ø 34 (1,338) 1 Druckanschluss P Dichtsatz (FKM) -
Seite 7: Einbauhinweis
Hydraulics Bosch Rexroth AG RD 11260/08.05 PR4 Einbauhinweise Antrieb Flüssigkeitsbehälter E–Motor + Pumpenträger + Kupplung + Pumpe – Nutzvolumen des Behälters den Betriebsbedingungen anpassen – Die zulässige Flüssigkeitstemperatur darf nicht überschritten werden, evt. Kühler vorsehen Leitungen und Anschlüsse – Schutzstopfen an der Pumpe entfernen –... -
Seite 8: Projektierungshinweis
Schmierung gesorgt ist. – Auf keinen Fall Pumpe ohne Flüssigkeit laufen lassen! Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutz- Hydraulics rechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weiterga- Zum Eisengießer 1 berecht, bei uns.
