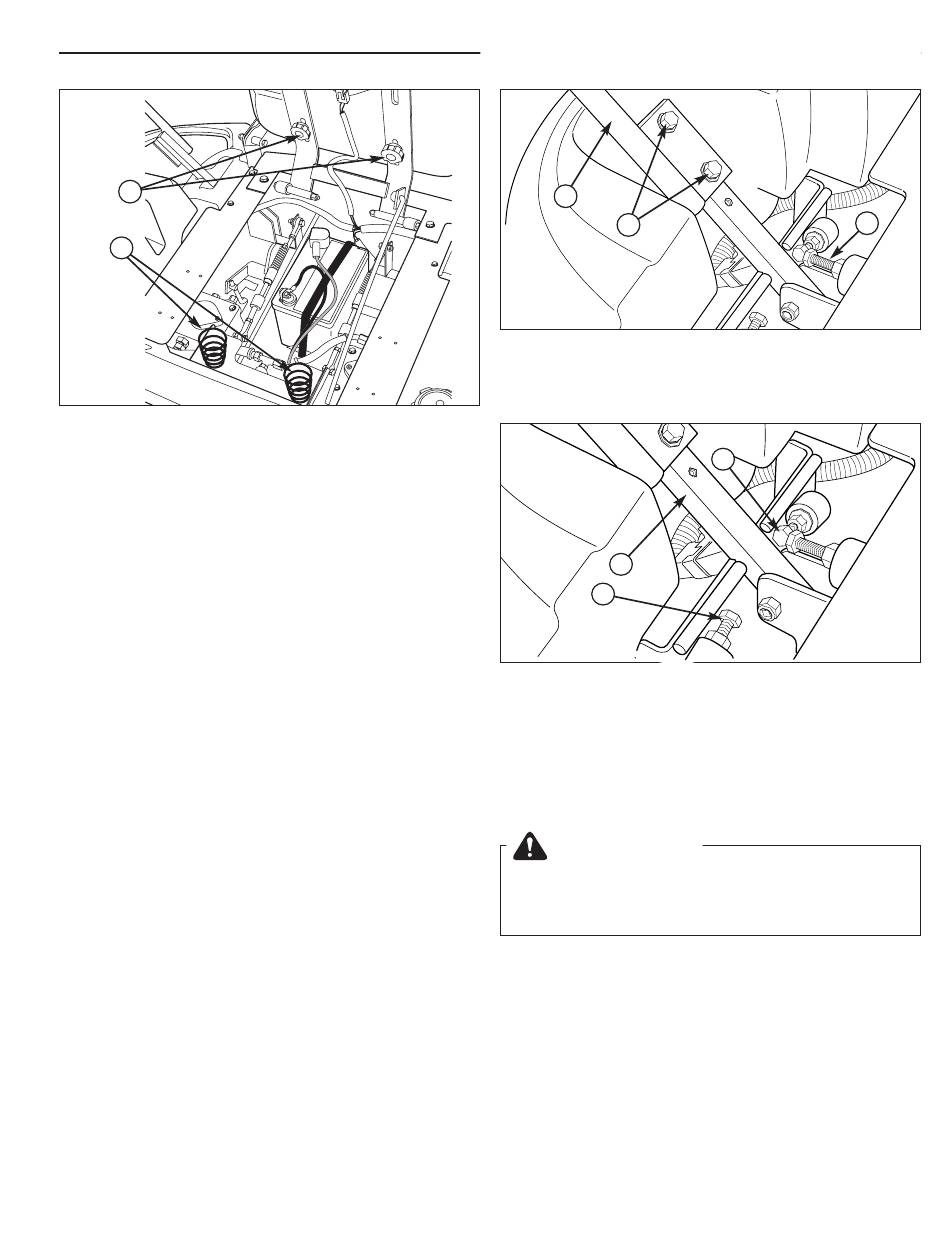

Abbildung 19. Sitzeinstellung
A. Einstellungsknöpfe
B. Sitzfedern

SITZEINSTELLUNG

Die Hebel für Sitz- und Fahrtgeschwindigkeitseinstellung soll-
ten so eingestellt sein, dass die Ellenbogen des Benutzers auf
den Armlehnen liegen, wenn die Hände die
Bedienungsarmatur benutzen, und die Geschwindigkeitshebel
müssen über den vollen Bereich bewegt werden können, ohne
die Beine des Benutzers zu berühren.
Gleitende Sitzeinstellung
Beachte Abbildung 19. Der Sitz kann nach vorne oder hinten
geschoben werden. Lösen Sie sich,/entfernen Sie die
Drehknöpfe (a), verschieben Sie den Sitz in die gewünschte
Position, dann installieren Sie wieder und ziehen Sie die
Drehknöpfe fest.
Federeinstellung des Sitzes
Bringen Sie die Sitzfedern (B, Abbildung 19) im
Einstellungsschlitz nach vorne für leichtere Benutzer, und nach
hinten für schwerere Benutzer.
EINSTELLUNG DES HEBELS FÜR DIE
GESCHWINDIGKONTROLLE
Es gibt drei Möglichkeiten für die Einstellung der
Bedienungshebel. Die Ausrichtung der Kontrollhebel, die
Position der Hebel (wie dicht die Enden zueinander sind) und
die Höhe der Hebel können eingestellt werden.
Um die Hebel auszurichten: Lösen Sie die
Befestigungsschrauben (A, Abbildung 20) und drehen Sie
den/die Hebel (C), so dass er/sie gegeneinander ausgerichtet
ist/sind.
Um die Hebelposition einzustellen: Lösen Sie die
Feststellmutter und bewegen Sie die Positionsschraube (B,
Abbildung 20) 'rein oder 'raus um den Hebelabstand genau
einzustellen.
Um die Hebelhöhe einzustellen: Entfernen Sie das
Befestigungsmaterial und bringen Sie den Hebel entweder
nach oben oder nach unten. Sie müssen die
Hebeleinstellungen, wie oben beschrieben, wiederholen.
Fehlersuche, Einstellungen und Service
C
A
Abbildung 20. Steuerungshebeleinstellung
A. Hardwareausrichtung
B. Hardwareplazierung
C. Fahrtgeschwindigkeitskontrollhebel
B
A
Abbildung 21. Spitzengeschwindigkeitseinstellung
A. Spitzengeschwindigkeiteinstellungsbolzen - Vorwärts
B. Steuerungshebelbasis
C. Spitzengeschwindigkeiteinstellungsbolzen -
Rückwärts
EINSTELLUNG DES GESCHWINDIGKEIT-
SAUSGLEICHS
WARNUNG
Stellen Sie den Aufsitzmäher NICHT auf höhere Vorwärts-
oder Rückwärtsgeschwindigkeiten ein als die, für die es
ausgelegt wurde.
Sollte der Aufsitzmäher nach rechts oder links drehen, wenn
die Fahrtgeschwindigkeitshebel in der maximalen Vorwärts-
oder Rückwärtsposition sind, dann kann die
Spitzengeschwindigkeit dieser Hebel verstellt werden durch die
Einstellung der Ausgleichsschraube(n) (A & C Abbildung 21).
Verstellen Sie nur die Geschwindigkeit des Rades das
schneller läuft.
Verringerung der Geschwindigkeit des schnelleren Rades.
1. Lösen Sie die Befestigungsmutter die die
Spitzengeschwindigkeitsschraube sichert (A,C).
2. Drehen Sie die Spitzengeschwindigkeitsschraube GEGEN
DEN UHRZEIGERSINN um die Geschwindigkeit zu ver-
ringern.
3. Ziehen Sie die Befestigungsmutter wieder an, wenn die
23
Einstellung beendet ist.
B
C
