Betrieb des Traktors
A
B
A

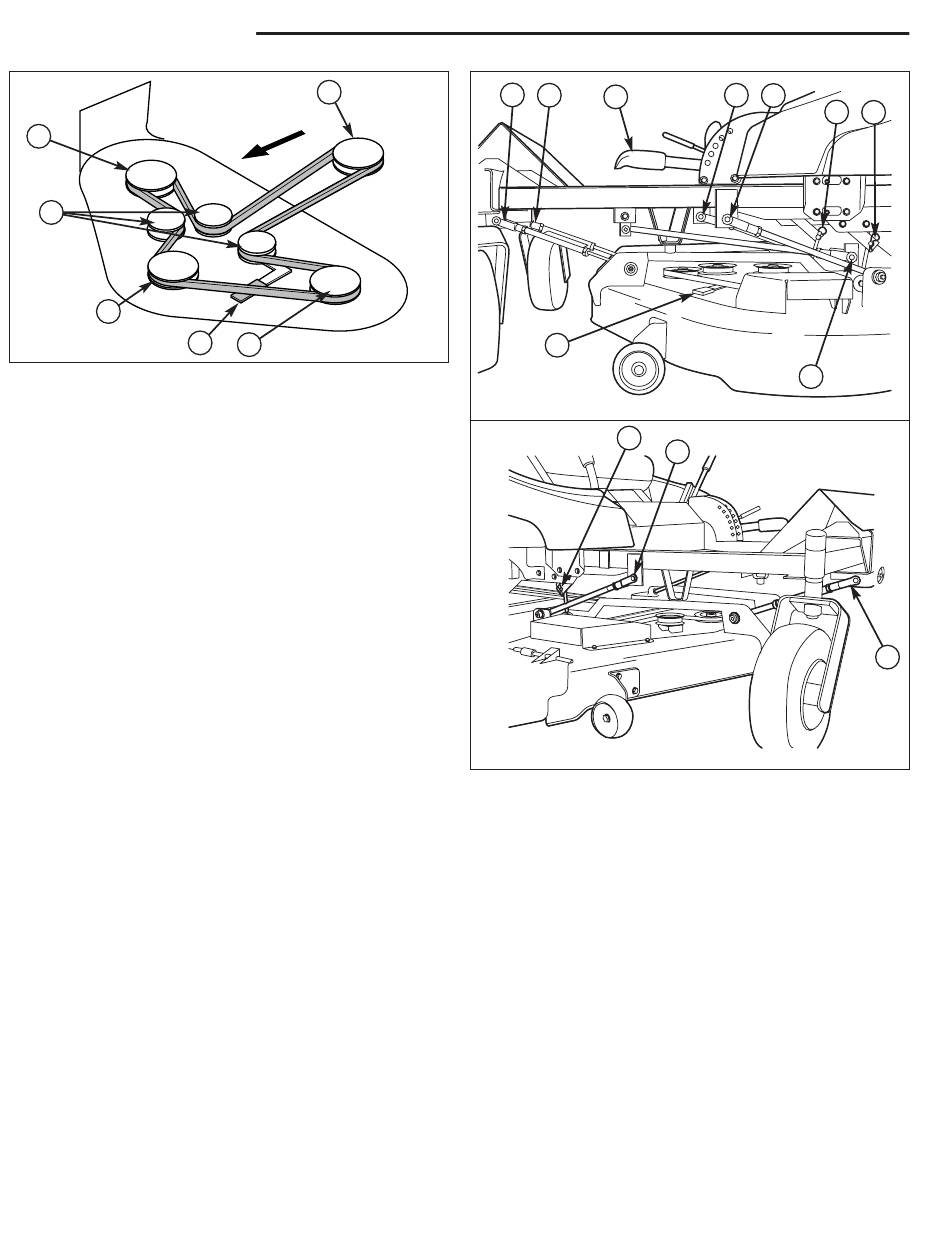

Abbildung 10. Leiten des Mäherriemens
A. Spindelumlenkrolle
B. Hintere Leiträder
C. PTO Umlenkrolle
D. Riemenspannunglösehebel
MÄHER AUSBAU UND INSTALLATION
BITTE BEACHTEN: Führen Sie die Installation und den
Ausbau des Mähers auf einer flachen Oberfläche, wie z.B.
einem Betonboden, durch
Ausbau
1. Kuppeln Sie das PTO aus, ziehen Sie die Parkbremse an,
schalten Sie die Zündung aus, entfernen Sie den
Zündschlüssel, und warten Sie bis alle beweglichen Teile
zum Stillstand gekommen sind.
2. Entfernen Sie den Schnitthöhenstift und bringen Sie die
Aufnahmevorrichtung (H, Abbildung 11) in ihre niedrigste
Position.
3. Benutzen Sie den Mäherspannhebel (D, Abbildung 10) um
die Riemenspannung zu lösen, und entfernen Sie den
Riemen von der PTO Umlenkrolle.
4. Entfernen Sie die folgenden Stifte (Abbildung 11): A, B, C, D,
E, F, und I. Bewahren Sie die Lager und Stifte auf.
5. Drehen Sie die Vorderräder aus dem Weg und schieben Sie
das Mäherdeck aus der Einheit heraus.
Installation
1. Kuppeln Sie das PTO aus, ziehen Sie die Parkbremse an,
schalten Sie die Zündung aus, entfernen Sie den
Zündschlüssel, und warten Sie bis alle beweglichen Teile
zum Stillstand gekommen sind.
2. Entfernen Sie den Schnitthöhenstift und bringen Sie die
Aufnahmevorrichtung (H, Abbildung 11) in ihre niedrigste
Position.
3. Drehen Sie die Vorderräder aus dem Weg und schieben Sie
das Mäherdeck unter die Einheit.
4. Installieren Sie die Bolzen, Klammern und Lager in den fol-
genden Positionen (Abbildung 11): A, B, C, D, E, F, und I.
Es kann sein, dass Sie das Heck des Mähers anheben
müssen, um die Stangen zu installieren.
C
D
A
B A
H
G
C
Abbildung 11. Mäherinstallation und -ausbau
A. Rechter Frontkopfbolzen
B. Linker Frontkopfbolzen
C. Rechter Hebeverbindungsbolzen
D. Linker Hebeverbindungsbolzen
E. Rechter Stabilisierungsstangenbolzen
F. Linker Stabilisierungsstangenbolzen
G. Riemenspannungshebel
H. Aufnahmevorrichtungshebel
I. Walzensteuerungsbolzen (Champion Modelle)
5. Lösen Sie die Spannung von den Spannleitradrollen durch
die Benutzung des Riemenspannhebels (D, Abbildung 10),
und installieren Sie den Riemen wie in Abbildung 10
gezeigt.
14
E
F
C
I
E
D
A
