Montage und Bedienungsanleitung
Manuel d'entretien
Installation, use and maintenance instructions
Instrucciones para la instalación, uso y mantenimiento
Installatie-, gebruiks- en onderhoudsvoorschriften

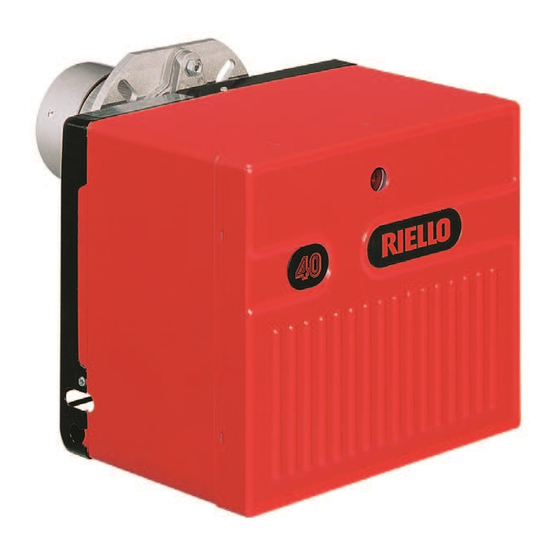

Öl-Gebläsebrenner
D
Brûleur fioul domestique
F
Light oil burner
GB
Quemador de gasóleo
E
Stookoliebrander
NL
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Funcionamiento de una etapa
Eentrapsbranders
CODE
CÓDIGO
20025098
20062940
MODELL - MODELE - MODEL
MODELO
G5
G5 TL
TYP - TYPE
TIPO
445T1
445T2
20025295 (3) - 11/2012
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Riello 40 G5 TL Type 445T2
Inhaltszusammenfassung für Riello 40 G5 TL Type 445T2
- Seite 1 Montage und Bedienungsanleitung Manuel d’entretien Installation, use and maintenance instructions Instrucciones para la instalación, uso y mantenimiento Installatie-, gebruiks- en onderhoudsvoorschriften Öl-Gebläsebrenner Brûleur fioul domestique Light oil burner Quemador de gasóleo Stookoliebrander Einstufiger Betrieb Fonctionnement à 1 allure One stage operation Funcionamiento de una etapa Eentrapsbranders CODE...
-
Seite 3: Technische Merkmale
DEUTSCH TECHNISCHE MERKMALE 445T1 - 445T2 Brennerleistung - Durchsatz 28 ÷ 60 kW – 2.3 ÷ 5 kg/h Brennstoff Heizöl-EL max. Viskosität bei 20°C: 6 mm Stromversorgung Einphase, 230 V ± 10% 50Hz Motor Stromaufnahme 0,75 A – 2850 U/min – 298 rad/s 4 F Kondensator Zündtransformator... -
Seite 4: Mitgeliefertes Zubehör
MITGELIEFERTES ZUBEHÖR Menge Beschreibung Ölschläuche mit Nippel Flansch mit Isolierdichtung Schrauben und Mutter für Flansch Wartungsystem Schraube mit zwei Muttern für Flansch Kabeldurchführung ARBEITSFELD Heizöldurchsatz - kg/h Brennerleistung - kW D5226 ABMESSUNGEN Flansch Brenner D5554 Code A (mm) 20025098 20062940 20025295... - Seite 5 INSTALLATION BRENNERMONTAGE Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 2). Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 3). Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit Isolierdichtung (5) montieren (siehe Abb 4).
-
Seite 6: Ölversorgungsanlage
ÖLVERSORGUNGSANLAGE Achtung: überprüfen, ob die Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird. Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben. WICHTIGER HINWEIS Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Für Einrohrbetrieb, ist es notwendig die By-Pass Schraube (A) zu entfernen. -
Seite 7: Elektrisches Verdrahtungsschema
ELEKTRISCHES VERDRAHTUNGSSCHEMA 230V 50Hz ACHTUNG Nulleiter nicht mit der Phase verwechseln. Schalter mit Sicherung 6A max. Regelungthermostat Begrenzer Äußere Störlampe (230V - 0,5A max.) Klemmleiste des Steuergeräts 530SE Ventil Schwarz Kondensator Motor D5228 BEMERKUNGEN – Leiterdurchmesser 1 mm – Die vom Installateur ausgeführten elektrischen Verbindungen müssen den diesbezüglichen Landesbestimmungen entsprechen. -
Seite 8: Einstellung Der Brennerleistung
EINSTELLUNG DER BRENNERLEISTUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur. Entsprechend der gewünschten Kesselleistung werden Düse, Pumpendruck, Einstellung des Brennkopfes und der Luftklappe gemäß... -
Seite 9: Luftklappeneinstellung
Die in der Tabelle angegebenen Einstellungen des Brennerkopfes gelten für die überwiegende Mehr- heit der Fälle. Die Anpassung der Verbrennungsluft für die Anlage daher vorrangig über die Luftklappe ausgeführt. Werden nachträglich bei laufendem Brenner, Veränderungen am Brennerkopf vorgenom- men, ist die Spindel (1) mit einem Maulschlüssel von 6 mm (2) zu betätigen. Rechtsdrehung: (Zeichen +), die eingeführte Luftmen- ge wird erhöht und der Druck im Brennerrohr verringert. -
Seite 10: Elektroden - Stellung
ELEKTRODEN - STELLUNG (siehe Abb. 7) ACHTUNG: Abb. 7 ABMESSUNGEN MÜSSEN Achtung: 4 ± 0,3 mm EINGEHALTEN WERDEN Vor Abnahme oder Montage der Düse, die Schraube (A) lösen und den Elektrodenblock nach vorne abnehmen. D5230 BETRIEBSABLAUF Störabachaltung wegen Nichtzündung Normal Thermostat Motor...
