Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Instructions pour installation, utilisation et entretien
Installation, use and maintenance instructions
Instrucciones para la instalación, uso y mantenimiento

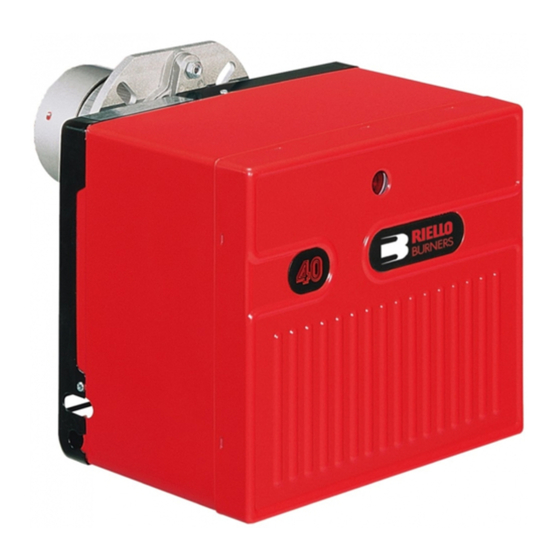

Bruciatore di gasolio
I
Öl-Gebläsebrenner
D
Brûleur fioul
F
Oil burner
GB
Quemador de gasóleo
E
Monostadio
Einstufiger Betrieb
Fonctionnement à 1 allure
One stage operation
Funcionamiento de una llama
CODICE - CODE
CÓDIGO
3746260
MODELLO - MODEL - MODELE
MODEL - MODELO
F10
TIPO - TYP - TYPE
462T58
2902396 (5) - 02/2013
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Riello F10 Typ 462T58
Inhaltszusammenfassung für Riello F10 Typ 462T58
- Seite 1 Istruzioni per installazione, uso e manutenzione Montage und Bedienungsanleitung Instructions pour installation, utilisation et entretien Installation, use and maintenance instructions Instrucciones para la instalación, uso y mantenimiento Bruciatore di gasolio Öl-Gebläsebrenner Brûleur fioul Oil burner Quemador de gasóleo Monostadio Einstufiger Betrieb Fonctionnement à...
-
Seite 10: Technische Merkmale
DEUTSCH TECHNISCHE MERKMALE 462 T58 Brennerleistung - Durchsatz 54 ÷ 107 kW – 4,5 ÷ 9 kg/h Brennstoff Heizöl-EL, Viskosität 4 ÷ 6 mm /s bei 20°C Stromversorgung Einphasig, 220 V ± 10% 60Hz Motor Stromaufnahme 1,1 A – 3300 U/min – 345 rad/s 2,5 F Kondensator Zündtransformator... -
Seite 11: Mitgeliefertes Zubehör
ABMESSUNGEN Flansch Brenner D5397 CODE 3746260 MITGELIEFERTES ZUBEHÖR Menge Beschreibung Ölschläuche mit Nippel Flansch mit zwei Isolierdichtungen Schrauben und Mutter für Flansch Schraube mit zwei Muttern für Flansch Kabeldurchführung Wartungsystem Im Falle des Abschaltens des Brenners den Brenner nicht mehrmals hintereinander entstö- ren, um Schäden an der Installation zu vermeiden. - Seite 12 INSTALLATION BRENNERMONTAGE Die Schraube und die beiden Muttern am Flansch (1) montieren (siehe Abb. 2). Falls erforderlich, die Bohrungen der Isolierdichtung (5) erweitern (siehe Abb. 3). Mit den Schrauben (2) und (falls erforderlich) den Muttern (3) den Flansch (1) an der Kesseltür (4) mit Isolierdichtung (5) montieren (siehe Abb 4).
-
Seite 13: Ölversorgungsanlage
ÖLVERSORGUNGSANLAGE Achtung: überprüfen, ob die Rücklaufleitung nicht verstopft ist, bevor den Brenner in Betrieb gesetzt wird. Eventuelle Verstopfungen würden die Beschädigung der Wellendichtung zur Folge haben. WICHTIGER HINWEIS Die Pumpe ist werksseitig für den Zweirohr-Betrieb eingerichtet. Für Einrohrbetrieb, ist es notwendig die By-Pass Schraube (A) zu entfernen. -
Seite 14: Elektrisches Verdrahtungsschema
ELEKTRISCHES VERDRAHTUNGSSCHEMA 220V 60Hz ACHTUNG NULLEITER NICHT MIT DER PHASE VERWECHSELN Hauptschalter 6A max. Begrenzungsthermostat Sicherheitstemperaturbe- grenzer Störabschaltung-Fernmeldung (220V - 0,5 A max.) Klemmleiste des Steuergeräts 530SE Ventil Schwarz Kondensator Motor D5228 ANMERKUNGEN: – Leiterdurchmesser: min. 1 mm (außer im Falle anderslautender Angaben durch Normen und örtliche Gesetze). -
Seite 15: Einstellung Der Verbrennung
EINSTELLUNG DER VERBRENNUNG In Konformität mit der Wirkungsgradrichtlinie 92/42/EWG müssen die Anbringung des Brenners am Heizkessel, die Einstellung und die Inbetriebnahme unter Beachtung der Betriebsanleitung des Heizkessels ausgeführt werden, einschließlich Kontrolle der Konzentration von CO und CO in den Abgasen, der Abgastemperatur und der mittleren Kesseltemperatur. Entsprechend der gewünschten Kesselleistung werden Düse, Pumpendruck, Einstellung des Brennkopfes und der Luftklappe gemäß... -
Seite 16: Luftklappen Einstellung
LUFTKLAPPEN EINSTELLUNG Die in der Tabelle angegebenen Werte dienen zu einer Grundeinstellung der Luftabschlußklappe. Sie beziehen sich auf den Brenner mit montierter Brennerhaube und Unterdruck 0 im Feuerraum. Diese Werte müssen ggf. je nach Anlagenbedarf geändert werden, so dass der Bacharach-Wert nicht nahe 1 liegt.
