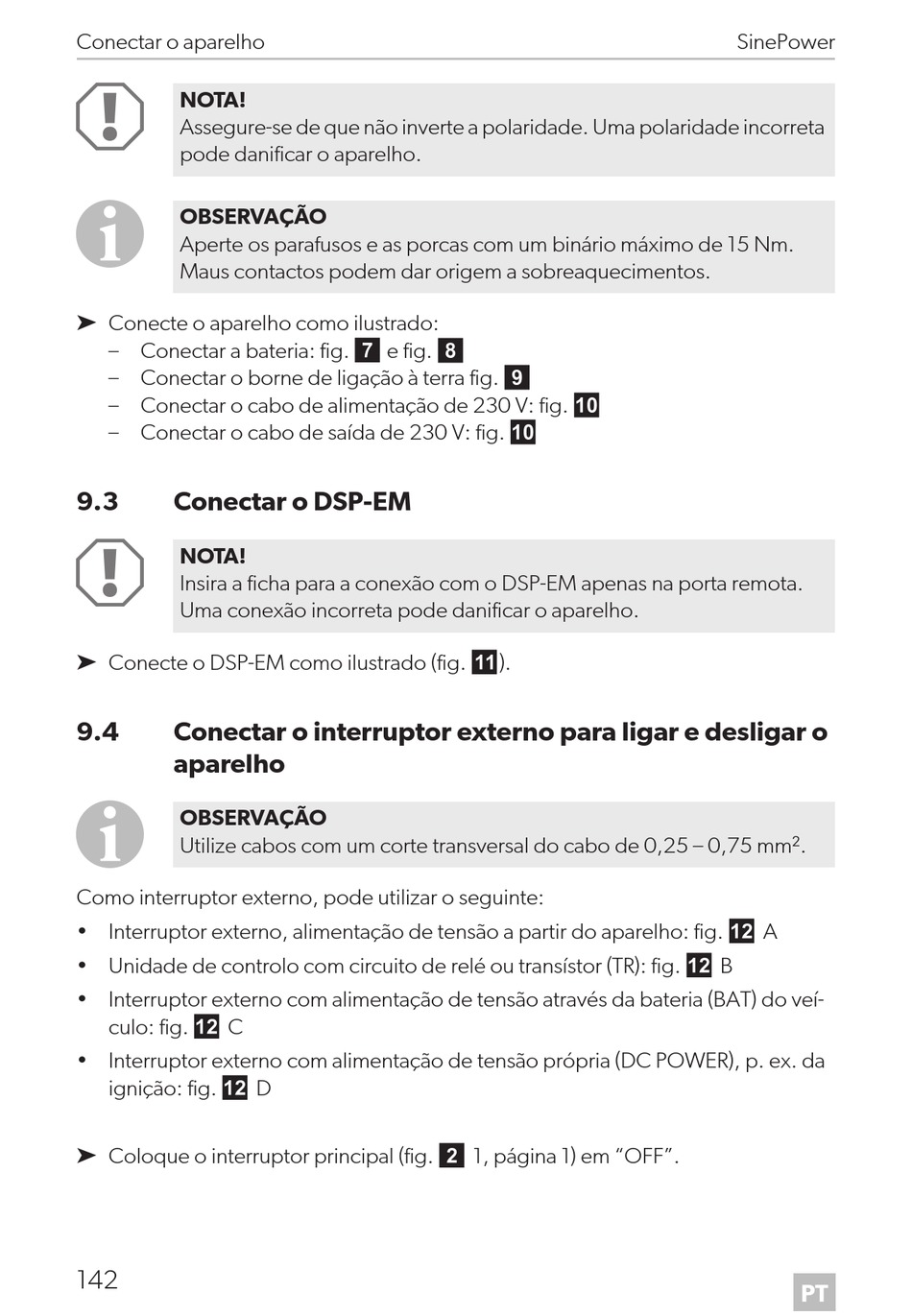

Conectar o aparelho
A
NOTA!
Assegure-se de que não inverte a polaridade. Uma polaridade incorreta
pode danificar o aparelho.
I
OBSERVAÇÃO
Aperte os parafusos e as porcas com um binário máximo de 15 Nm.
Maus contactos podem dar origem a sobreaquecimentos.
➤ Conecte o aparelho como ilustrado:
– Conectar a bateria: fig. 7 e fig. 8
– Conectar o borne de ligação à terra fig. 9
– Conectar o cabo de alimentação de 230 V: fig. 0
– Conectar o cabo de saída de 230 V: fig. 0
9.3 Conectar o DSP-EM
A
NOTA!
Insira a ficha para a conexão com o DSP-EM apenas na porta remota.
Uma conexão incorreta pode danificar o aparelho.
➤ Conecte o DSP-EM como ilustrado (fig. a).
9.4 Conectar o interruptor externo para ligar e desligar o
aparelho
I
OBSERVAÇÃO
Utilize cabos com um corte transversal do cabo de 0,25 – 0,75 mm².
Como interruptor externo, pode utilizar o seguinte:
• Interruptor externo, alimentação de tensão a partir do aparelho: fig. b A
• Unidade de controlo com circuito de relé ou transístor (TR): fig. b B
• Interruptor externo com alimentação de tensão através da bateria (BAT) do veí-
culo: fig. b C
• Interruptor externo com alimentação de tensão própria (DC POWER), p. ex. da
ignição: fig. b D
➤ Coloque o interruptor principal (fig. 2 1, página 1) em "OFF".
