Buderus Logano plus GB402 series Planungsunterlage Seite 51

Bausatz Abgaskaskade Schacht zur Schachtmontage in
Nennweiten DN250 bis DN500
Der Grundbausatz beinhaltet folgende Bauteile:
• 1 × Mauerdurchführung
• 1 × Wandrosette1 × 87 °-Bogen mit Stützfuß
• 1 × Gittertür
• 1 × Reinigungs-T-Stück mit Deckel
• 4 × Dichtring druckdicht
• 1 × Rohrelement 1000 mm mit Schlaufe
• 2 × Abstandshalter
• 1 × Reinigungstür
• 1 × Mauerschelle
• 1 × Schachtabdeckung
• 1 × Regenkragen
Planungsunterlage Logano plus GB402 – 6 720 640 647 (2014/12)
12
11
4
2
2
1

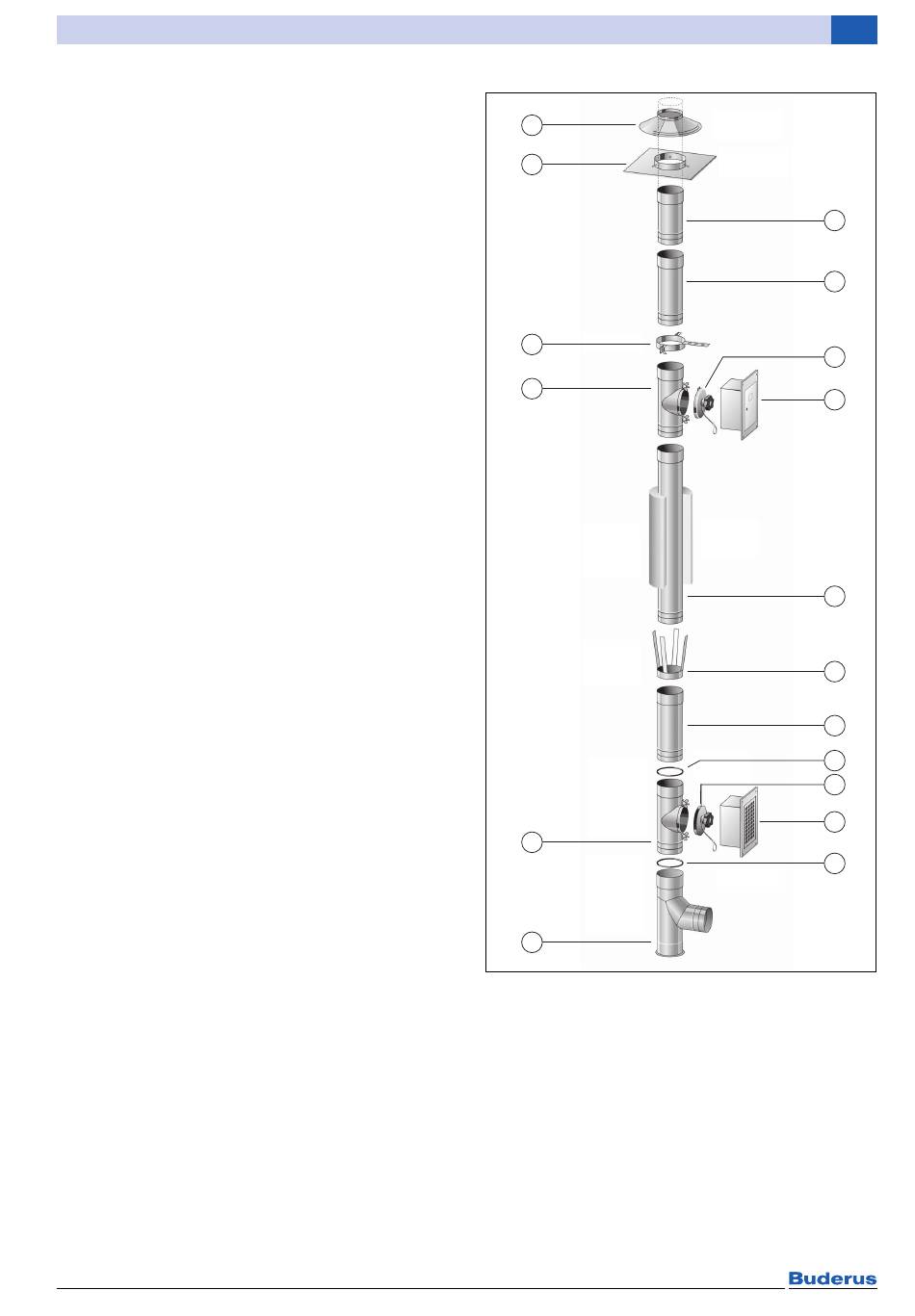

Bild 51
[1] 87 °-Bogen mit Stützfuß
[2] Reinigung-T-Stück
[3] Quetschdeckel
[4] Mauerschelle
[5] Edelstahl-Tür
[6] Edelstahl-Gittertür
[7] Dichtring
[8] Rohrelement 1000 mm mit Schlaufe
[9] Rohrelement
[10] Abstandshalter
[11] Schachtabdeckung
[12] Regenkragen
Kessel-Kaskade 12
9
9
3
5
9
10
8
7
3
6
7
6 720 640 647-49.1O
