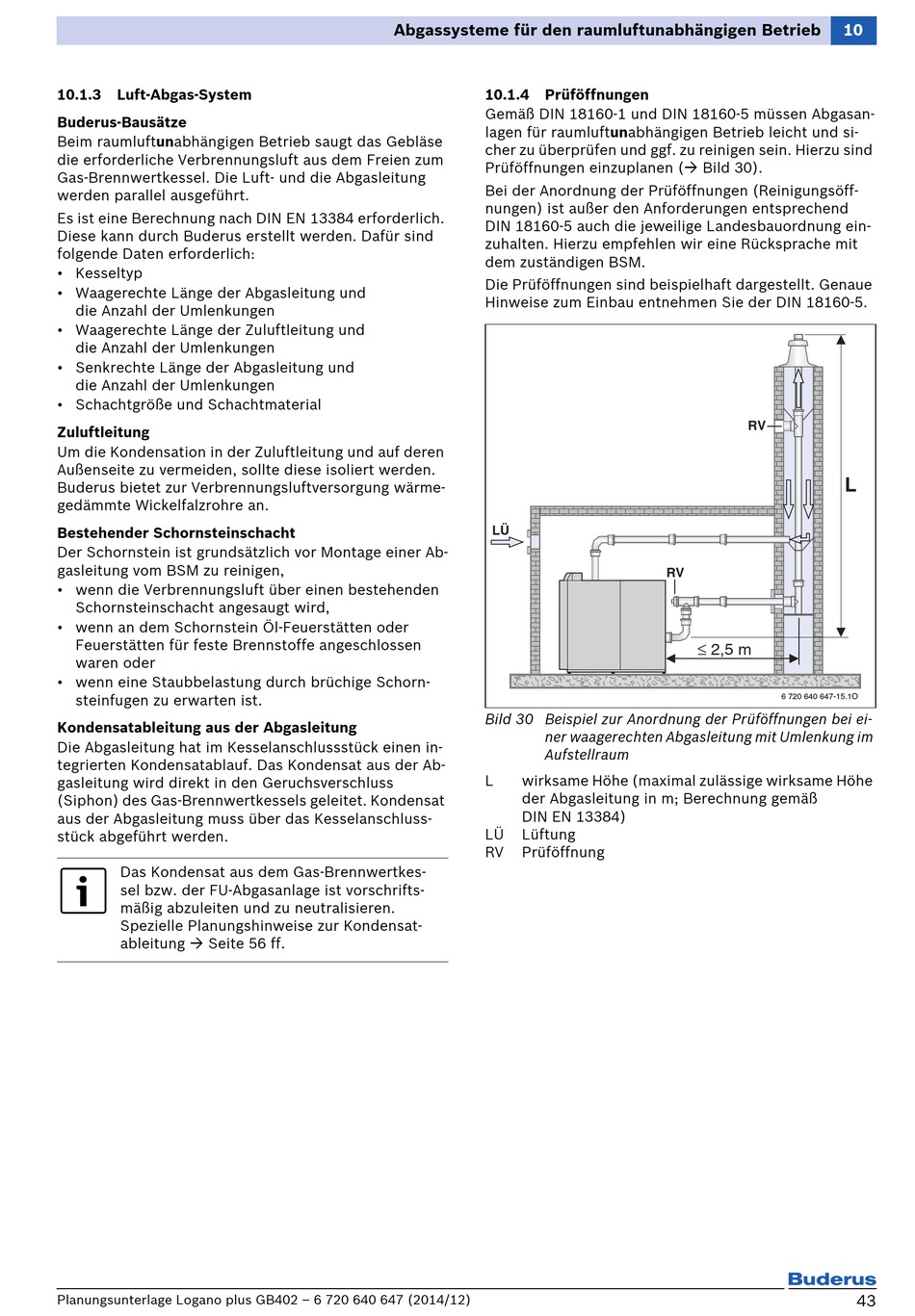

10.1.3

Luft-Abgas-System

Buderus-Bausätze
Beim raumluftunabhängigen Betrieb saugt das Gebläse
die erforderliche Verbrennungsluft aus dem Freien zum
Gas-Brennwertkessel. Die Luft- und die Abgasleitung
werden parallel ausgeführt.
Es ist eine Berechnung nach DIN EN 13384 erforderlich.
Diese kann durch Buderus erstellt werden. Dafür sind
folgende Daten erforderlich:
• Kesseltyp
• Waagerechte Länge der Abgasleitung und
die Anzahl der Umlenkungen
• Waagerechte Länge der Zuluftleitung und
die Anzahl der Umlenkungen
• Senkrechte Länge der Abgasleitung und
die Anzahl der Umlenkungen
• Schachtgröße und Schachtmaterial
Zuluftleitung
Um die Kondensation in der Zuluftleitung und auf deren
Außenseite zu vermeiden, sollte diese isoliert werden.
Buderus bietet zur Verbrennungsluftversorgung wärme-
gedämmte Wickelfalzrohre an.
Bestehender Schornsteinschacht
Der Schornstein ist grundsätzlich vor Montage einer Ab-
gasleitung vom BSM zu reinigen,
• wenn die Verbrennungsluft über einen bestehenden
Schornsteinschacht angesaugt wird,
• wenn an dem Schornstein Öl-Feuerstätten oder
Feuerstätten für feste Brennstoffe angeschlossen
waren oder
• wenn eine Staubbelastung durch brüchige Schorn-
steinfugen zu erwarten ist.
Kondensatableitung aus der Abgasleitung
Die Abgasleitung hat im Kesselanschlussstück einen in-
tegrierten Kondensatablauf. Das Kondensat aus der Ab-
gasleitung wird direkt in den Geruchsverschluss
(Siphon) des Gas-Brennwertkessels geleitet. Kondensat
aus der Abgasleitung muss über das Kesselanschluss-
stück abgeführt werden.
Das Kondensat aus dem Gas-Brennwertkes-
sel bzw. der FU-Abgasanlage ist vorschrifts-
mäßig abzuleiten und zu neutralisieren.
Spezielle Planungshinweise zur Kondensat-
ableitung  Seite 56 ff.
Planungsunterlage Logano plus GB402 – 6 720 640 647 (2014/12)
Abgassysteme für den raumluftunabhängigen Betrieb
10.1.4 Prüföffnungen
Gemäß DIN 18160-1 und DIN 18160-5 müssen Abgasan-
lagen für raumluftunabhängigen Betrieb leicht und si-
cher zu überprüfen und ggf. zu reinigen sein. Hierzu sind
Prüföffnungen einzuplanen ( Bild 30).
Bei der Anordnung der Prüföffnungen (Reinigungsöff-
nungen) ist außer den Anforderungen entsprechend
DIN 18160-5 auch die jeweilige Landesbauordnung ein-
zuhalten. Hierzu empfehlen wir eine Rücksprache mit
dem zuständigen BSM.
Die Prüföffnungen sind beispielhaft dargestellt. Genaue
Hinweise zum Einbau entnehmen Sie der DIN 18160-5.
LÜ
Bild 30 Beispiel zur Anordnung der Prüföffnungen bei ei-
ner waagerechten Abgasleitung mit Umlenkung im
Aufstellraum
L wirksame Höhe (maximal zulässige wirksame Höhe
der Abgasleitung in m; Berechnung gemäß
DIN EN 13384)
LÜ Lüftung
RV Prüföffnung
RV
RV
≤ 2,5 m
