5. Montage und Inbetriebnahme
5.1 Allgemeine Montagehinweise
• Vor Inbetriebnahme die Schutzfolie von beiden Optikabdeckungen abziehen.
• Elektrische sowie mechanische Vorschriften, Normen und Sicherheitsregeln sind zu beachten.
• Auf eine sichere und feste Montage des Sensors ist zu achten.
• Der Sensor muss vor mechanischer Einwirkung geschützt werden.
• Der Sensor sollte keinen Vibrationen ausgesetzt werden, da diese die Messung beeinflussen können.
• Beim Sensortyp MLAS ist darauf zu achten, dass die Montagefläche eben ist.
• Um exakte Messergebnisse zu erzielen, ist auf eine möglichst gute Ausleuchtung des Messobjekts zu ach-
ten.
• Auf eine ausreichende Wärmeabfuhr des Gerätes ist zu achten.
• Bei einer Sensortemperatur >70 °C ist ein aktive Kühlung durch ein Kühlmodul zu verwenden. Es
dürfen nur Kühlmodule von wenglor verwendet werden. Diese finden Sie unter www.wenglor.com im
Produktbereich unter „Ergänzendes Zubehör".

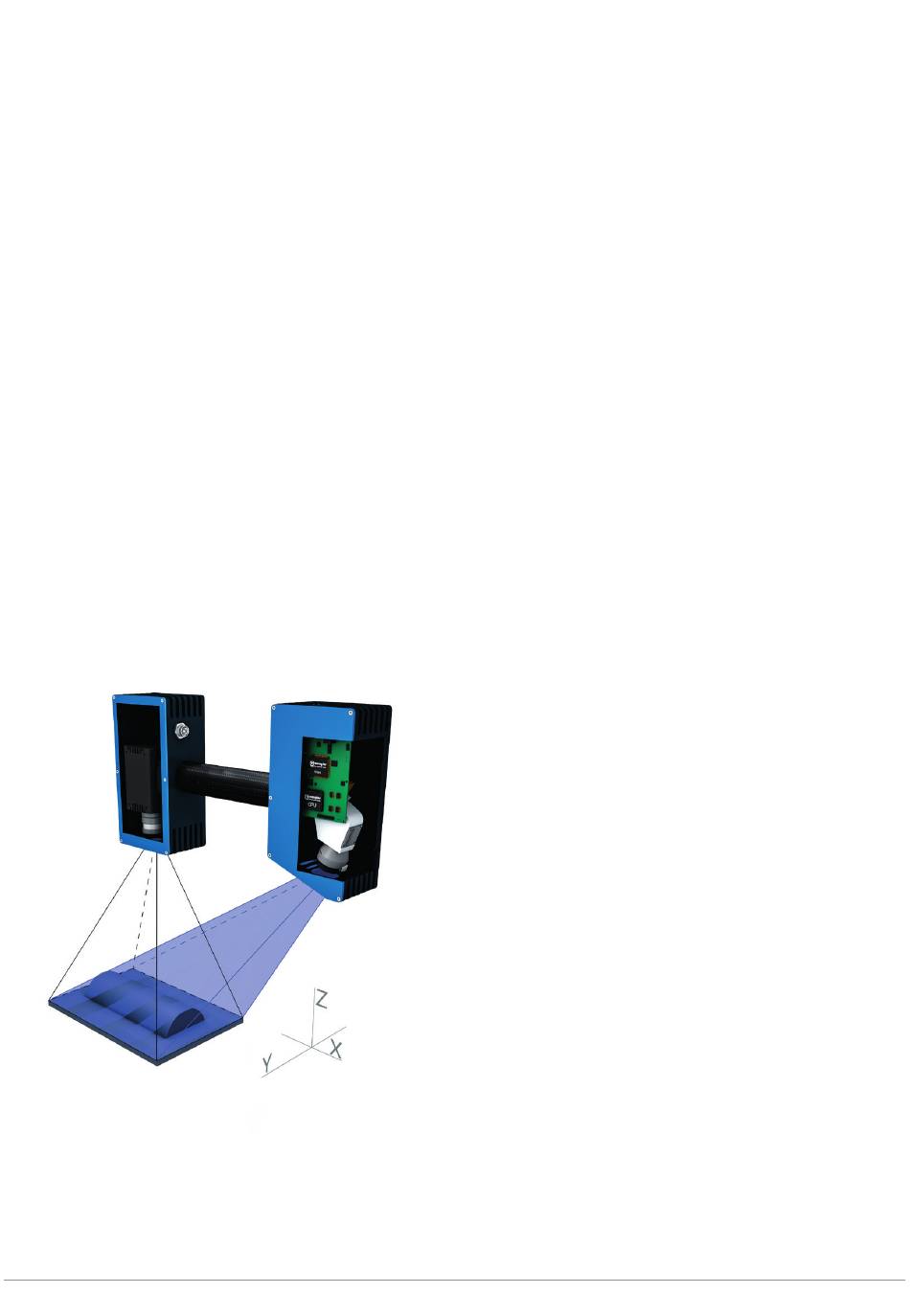

5.1.1 Koordinatensystem des Sensors
Das Koordinatensystem ist ein Rechtssystem und ist wie folgt definiert:
• Die z-Achse verläuft entlang der optischen Achse auf der Empfängerseite
• Die xy-Ebene koinzidiert mit der Frontseite des Empfängers
