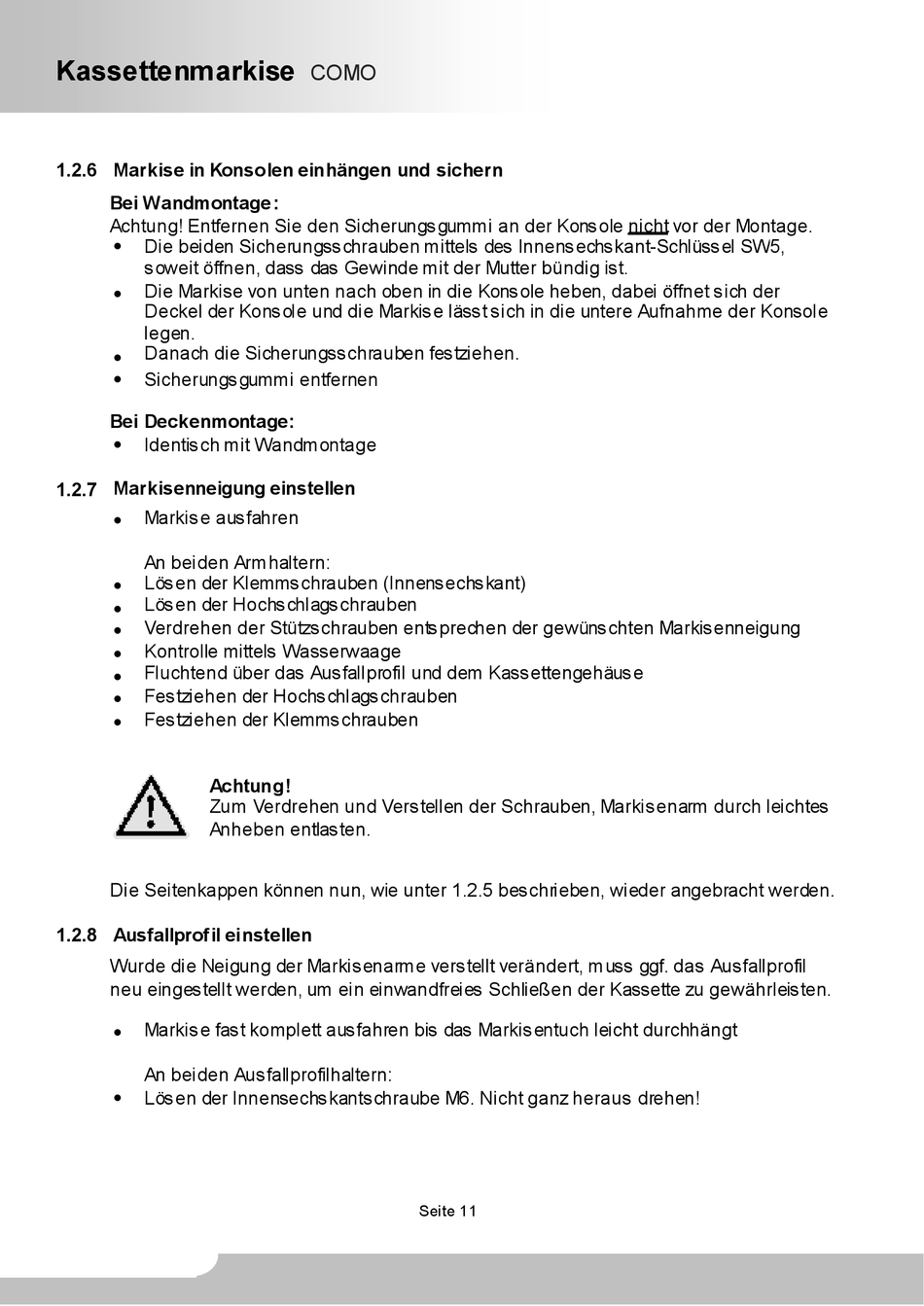

Kassettenmarkise
1.2.6 Markise in Konsolen einhängen und sichern
Bei Wandmontage :
Achtung! Entfernen Sie den Sicherungsgummi an der Konsole nicht vor der Montage.
À$
Die beiden Sicherungsschrauben mittels des Innensechskant-Schlüssel SW5,
soweit öffnen, dass das Gewinde mit der Mutter bündig ist.
Die Markise von unten nach oben in die Konsole heben, dabei öffnet sich der
À$
Deckel der Konsole und die Markise lässt sich in die untere Aufnahme der Konsole
legen.
Danach die Sicherungsschrauben festziehen.
À$
À$
Sicherungsgummi entfernen
Bei Deckenmontage:
À$
Identisch mit Wandmontage

Markisenneigung einstellen

1.2.7
À$ Markise ausfahren
An beiden Armhaltern:
Lösen der Klemmschrauben (Innensechskant)
À$
Lösen der Hochschlagschrauben
À$
Verdrehen der Stützschrauben entsprechen der gewünschten Markisenneigung
À$
Kontrolle mittels Wasserwaage
À$
Fluchtend über das Ausfallprofil und dem Kassettengehäuse
À$
Festziehen der Hochschlagschrauben
À$
Festziehen der Klemmschrauben
À$
Achtung!
Zum Verdrehen und Verstellen der Schrauben, Markisenarm durch leichtes
Anheben entlasten.
Die Seitenkappen können nun, wie unter 1.2.5 beschrieben, wieder angebracht werden.

1.2.8 Ausfallprofil einstellen

Wurde die Neigung der Markisenarme verstellt verändert, muss ggf. das Ausfallprofil
neu eingestellt werden, um ein einwandfreies Schließen der Kassette zu gewährleisten.
Markise fast komplett ausfahren bis das Markisentuch leicht durchhängt
À$
An beiden Ausfallprofilhaltern:
À$
Lösen der Innensechskantschraube M6. Nicht ganz heraus drehen!
COMO
COMO
Seite 11
